Обслуговування принтера samsung clp-600

Друк сторінки конфігурації

Для моделі CLP-600:

Для друку сторінки конфігурації в режимі готовності натисніть на кнопку «Готовий Продовжити» на панелі управління і утримуйте її 10-15 секунд.

Для моделі CLP-600N:

2 Коли внизу екрана з'явиться меню "Про", натисніть на кнопку «Введення» () для доступу до цього меню.

3 При появі в нижньому рядку дисплея підміню «Конфігурація» натисніть на кнопку «Введення» ().

Сторінка конфігурації виведеться на друк.

Час від часу необхідно замінювати ролик перенесення і термофіксації для підтримки високої якості роботи і щоб уникнути проблем друку і подачі паперу, що виникають внаслідок зносу частин принтера.

Після друку певного числа сторінок або в тому випадку, якщо закінчився термін служби перерахованих нижче компонентів, їх необхідно замінити. З'явиться вікно програми SmartPanel з вказівками про те, який компонент потрібно замінити. На дисплеї панелі керування принтера CLP-600N також з'являється повідомлення із зазначенням того, який з компонентів необхідно замінити.

* Кількість сторінок формату A4 або Letter з 5% -ним заповненням листа тонером кожного кольору. Кількість сторінок залежить від умов використання та типу друку.

** Кількість сторінок залежить від умов навколишнього середовища, типу та розміру матеріалу для друку.

*** Зверніться до служби технічної підтримки.

Для того щоб придбати ці компоненти, зверніться до місцевого торгового представника компанії Samsung або в роздрібний магазин, в якому був придбаний принтер.

Використання

Для максимально ефективного використання дотримуйтесь наступних правил.

• Не виймайте їх з упаковки до початку їх експлуатації.

• Зберігайте їх в тих же умовах, що і принтер.

• Не піддавайте їх впливу світла більш ніж на кілька хвилин.

Строк служби

Термін служби залежить від кількості тонера, необхідного для друку документів. При чорно-білого та кольорового друку з 5% -ним заповненням аркуша паперу дозволяє отримати близько 4000 сторінок. Він дозволяє надрукувати 2 000 сторінок при чорно-білого та кольорового друку (для кожного кольору).

Для перерозподілу тонера виконайте наступні дії.

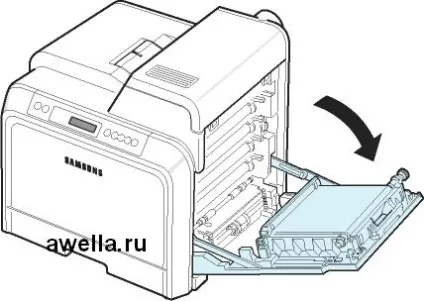

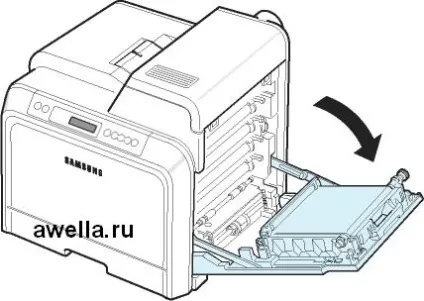

1 Відкрийте дверцята за ручку до кінця.

• Не торкайтеся до передньої зеленої частини (барабану). Тримайте за ручки.

• Чи не подряпайте поверхню стрічки перенесення.

• Якщо дверцята залишатиметься відкритою протягом декількох хвилин, барабан піддасться впливу світла, що призведе до його пошкодження. Якщо установку по тій або іншій причині необхідно перервати, закрийте дверцята.

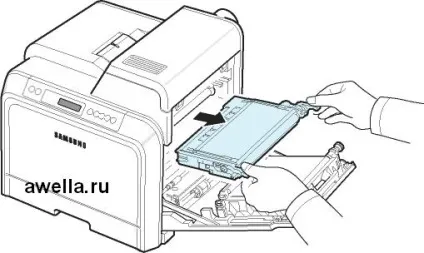

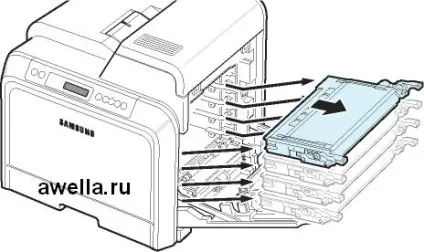

2 Візьміть його за обидві ручки і витягніть його з принтера.

3 Тримаючи за ручки, поверніть його кілька разів з одного боку в інший для рівномірного перерозподілу тонера.

4 Вставте його в принтер.

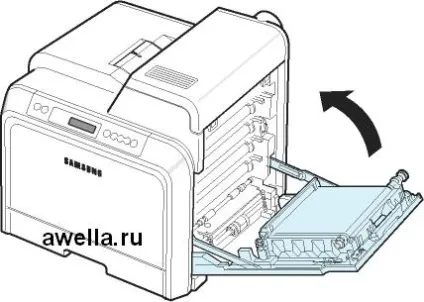

5 Щільно закрийте дверцята.

Якщо дверцята зачинені нещільно, принтер не працюватиме.

Заміна стрічки переносу

Термін служби стрічки переносу - eсли термін служби стрічки перенесення закінчився, друк припиняється до установки нової стрічки переносу.

На екрані комп'ютера з'явиться вікно програми SmartPanel із зазначенням необхідності заміни стрічки переносу. На дисплеї панелі керування принтера CLP-600N з'являється повідомлення про помилку «Замініть стрічку перенесення». В цьому випадку стрічку перенесення потрібно замінити.

Термін служби стрічки переносу залежить від умови роботи, інтервалу друку, а також типу і розміру матеріалу для друку.

Для цього виконайте такі дії.

1 Вимкніть принтер і зачекайте кілька хвилин, поки він охолоне.

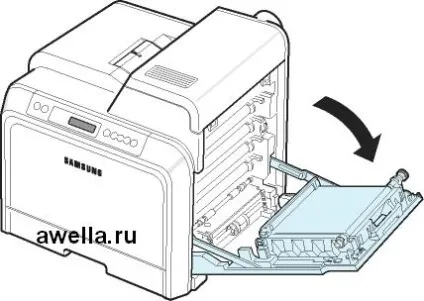

2 Відкрийте дверцята за ручку до кінця.

• Не торкайтеся до передньої зеленої частини

(Барабану). Тримайте за ручки. • Якщо дверцята залишатиметься відкритою протягом декількох хвилин, барабан піддасться впливу світла, що призведе до його пошкодження. Якщо установку по тій або іншій причині необхідно перервати, закрийте дверцята.

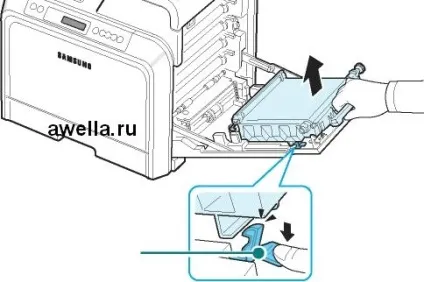

3 Знайдіть зелену засувку на внутрішній стороні дверцят (зліва від стрічки переносу) і потримайте. Візьміть стрічку перенесення за ручку і витягніть її з принтера.

4 Зніміть упаковку з нової стрічки переносу.

5 Зніміть також пакувальну стрічку і папір.

• Не відкривайте упаковку стрічки перенесення гострими

предметами (ножем, ножицями і ін.). При цьому можна пошкодити поверхню стрічки перенесення. • Чи не подряпайте поверхню стрічки перенесення.

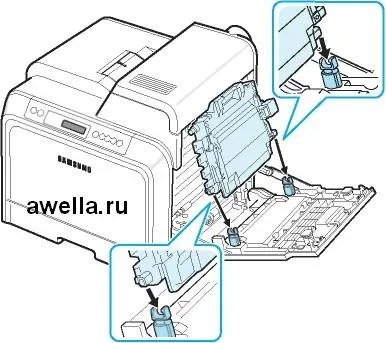

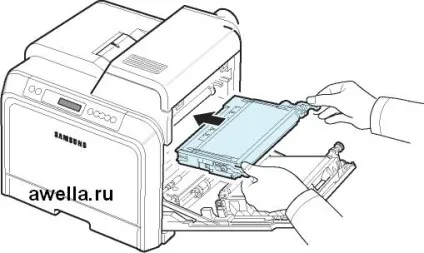

6 Візьміть стрічку перенесення за ручку і вставте її в пази на внутрішній стороні дверцят.

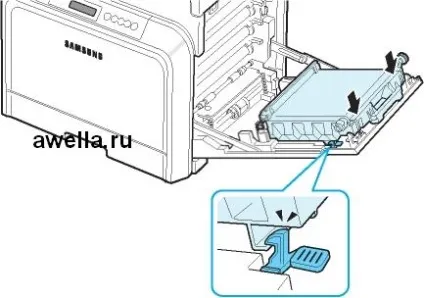

7 Натисніть на стрічку перенесення до клацання. Після цього опустіть її паралельно дверцятах до упору. У такому положенні стрічка переносу автоматично фіксується засувкою.

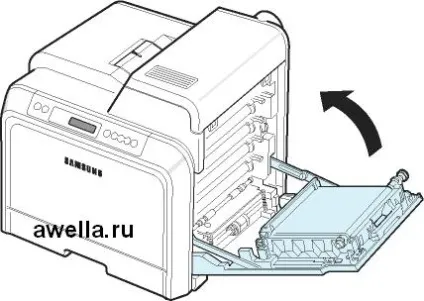

8 Щільно закрийте дверцята.

Якщо дверцята зачинені нещільно, принтер не працюватиме.

9 Увімкніть принтер.

заміна термофіксації

Термін служби термофіксації - близько 50 000 сторінок для кольорового і чорно-білого друку. Після закінчення терміну служби термофіксації друк припиниться до його заміни. На екрані комп'ютера з'явиться вікно програми SmartPanel із зазначенням необхідності замінити термофіксації. На дисплеї панелі керування принтера CLP-600N з'являється повідомлення про помилку «Замініть термофі.». В цьому випадку термофіксації потрібно замінити.

Термін служби термофіксації залежить від умов роботи, інтервалу друку, а також типу і розміру матеріалу для друку.

Для цього виконайте такі дії.

1 Вимкніть принтер і зачекайте кілька хвилин, поки він охолоне.

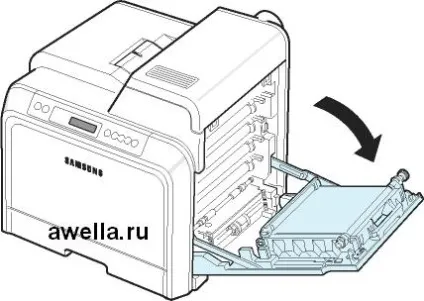

2 Відкрийте дверцята за ручку до кінця.

• Не торкайтеся до передньої зеленої частини (барабану). Тримайте його за ручки.

• Чи не подряпайте поверхню стрічки перенесення.

• Якщо дверцята залишатиметься відкритою протягом декількох хвилин, барабан піддасться впливу світла, що призведе до його пошкодження. Якщо установку по тій або іншій причині необхідно перервати, закрийте дверцята.

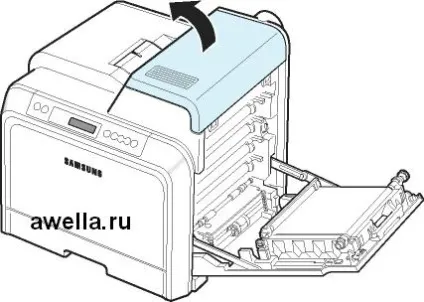

3 Відкрийте верхню кришку.

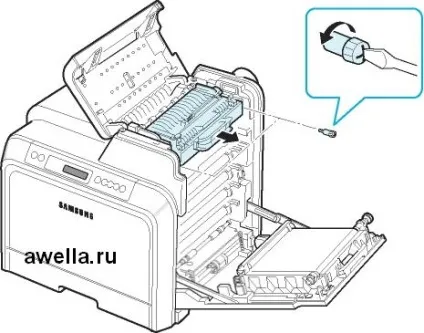

4 За допомогою монети або викрутки викрутити гвинти з обох боків термофіксації. Візьміть термофіксації за ручку і витягніть його.

5 Зніміть упаковку з нового термофіксації і вставте його в принтер.

6 Затягніть обидва гвинта.

7 Переконайтеся, що дверцята відчинені, і щільно закрийте верхню кришку.

8 Щільно закрийте дверцята.

Якщо верхня кришка і дверцята закриті не щільно, принтер не працюватиме.

9 Підключіть шнур живлення і кабелі, потім включіть принтер.

чистка принтера

Під час друку всередині принтера можуть накопичуватися шматки паперу, тонера та пилу. Згодом це може призвести до зниження якості друку, наприклад, появи плям тонера або його змазування. Принтер має режим чищення, який дозволяє усунути такі проблеми і запобігти їх виникненню.

Частка зовнішніх поверхонь принтера

Для чищення корпусу принтера використовуйте м'яку тканину без ворсу. Можна злегка змочити тканину в воді, уникаючи при цьому потрапляння крапель рідини на принтер або всередину нього.

Використання засобів для чищення, _j що містять велику кількість спирту, розчинників та інших сильнодіючих речовин може привести до втрати кольору або появи тріщин на корпусі принтера.

Частка внутрішніх поверхонь принтера

При чищенні внутрішніх поверхонь принтера не торкайтеся до ролика перенесення. Відбитки пальців можуть призвести до зниження якості друку.

1 Вимкніть принтер і від'єднайте кабель живлення. Зачекайте кілька хвилин, поки принтер охолоне.

2 Відкрийте дверцята за ручку до кінця.

• Не торкайтеся до передньої зеленої частини картриджа (барабану). Тримайте картридж за ручки.

• Чи не подряпайте поверхню стрічки перенесення.

• Якщо дверцята залишатиметься відкритою протягом декількох хвилин, барабан піддасться впливу світла, що призведе до його пошкодження. Якщо установку по тій або іншій причині необхідно перервати, закрийте дверцята.

3 Візьміть за обидві ручки і витягніть його з принтера. Покладіть їх на чисту рівну поверхню.

Не піддавайте пристрій дії світла довше на кілька хвилин. При необхідності накрийте їх папером.

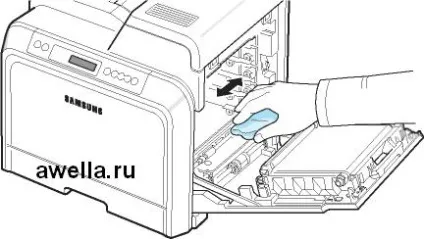

4 Подивіться всередину принтера. Видаліть пил, шматки паперу, частинки тонера вологою м'якою тканиною без ворсу або спеціальним пилососом.

Закінчивши чистку, дайте принтеру повністю висохнути.

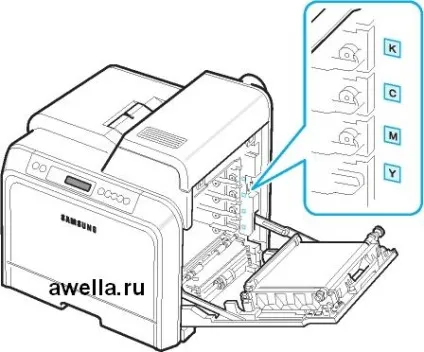

5 Маркування правого паза вказує на колір тонера.

Чорний Блакитний Малиновий Жовтий

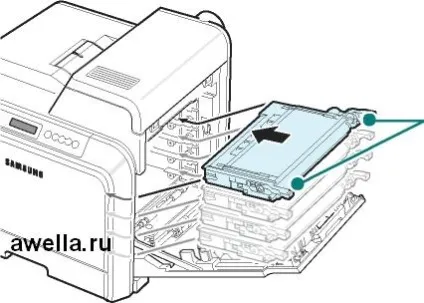

6 Візьміть його за ручки. Вставте їх до клацання в відповідні пази всередині принтера в наступному порядку: жовтий, пурпурний, блакитний, чорний.

7 Щільно закрийте дверцята.

Якщо дверцята зачинені нещільно, принтер не працюватиме.

8 Підключіть шнур живлення і увімкніть принтер.

Управління принтером через веб-сайт (тільки для моделі CLP-600N)

Для того щоб відкрити веб-сайт принтера, виконайте наступні дії.

1 В операційній системі Windows запустіть веб-браузер (наприклад, Internet Explorer).

Відкриється вбудована веб-сторінка принтера.

Налаштування повідомлення по електронній пошті

Для отримання повідомлень електронною поштою, виконайте наведені нижче дії.

1 На веб-сторінці принтера виберіть пункт «Параметри пристрою».

2 Натисніть на кнопку «Налаштування повідомлення по електронній пошті».

3 Заповніть потрібні поля.

Можна вказати відомості про сервер, створити список одержувачів, задати умови відправки повідомлень, внести дані про замовлення на придбання тонера.

Інформація про сервер

Налаштуйте параметри відправки електронної пошти з принтера через сервер SMTP.

Можна вказати значення наступних параметрів:

• «Сервер і порт SMTP»: введіть ім'я сервера SMTP і номер порту.

• «Потрібно аутентифікація SMTP»: встановіть цей прапорець, якщо потрібно аутентифікація сервера SMTP.

• «Ім'я користувача сервера SMTP»: введіть ім'я для входу в систему.

• «Пароль для підключення до сервера SMTP»:

введіть пароль для входу в систему.

• «Час очікування підключення до сервера SMTP»:

Список одержувачів і умови

Налаштуйте параметри електронної пошти. Можна вказати значення наступних параметрів:

• «Вибрати повідомлення»: виберіть потрібні типи повідомлень.
