Обробка тахеометрического журналу

2.1. Обчислення місця нуля вертикального кола і кутів нахилу

З відліків по вертикальному колу при «крузі зліва» (кл) і «колі право» (кп) нп попередню і наступну станції двічі обчислюють місце нуля (МО). Для оптичного теодоліта 2Т30, яким була виконана тахеометрическая зйомка: МО = (КЛ = КП) / 2.

При наведенні зі станції П319 на станцію III:

МО = (- 1 o 34 '+ 1 o 35,5') / 2 = + 0 o 00,75 '.

Кути нахилу n на попередню і наступну точки теодолітно-висотного ходу обчислюють з контролем за формулою:

І записують зі своїм знаком (плюс або мінус) в графу 6.

При спостереженні зі станції П319 на станцію III кут нахилу:

n = (- 1 o 34'-1 o 35,5 ') / 2 = -1 o 34,8'

n = -1 o 34'-0 o 00,75 '= - 1 o 34,75' = - 1 o 34,8 '

n = -0 o 00,75'-1 o 35,5 '= - 1 o 34,75' = - 1 o 34,8 '

Значення МО для направлення на П320 слід обчислити самостійно. Отримані на станції П319 два значення МО не повинні відрізнятися більш ніж на подвійну точність відлікового пристосування теодоліта; записують їх у графі 5 табл. 4 на відповідних рядках. Далі з цих двох значень МО виводять середнє арифметичне, округлюють до цілих хвилин і використовують для обчислення кутів нахилів на рейкові точки:

Кути нахилу на рейкові точки також записують в графу 6 табл.4.

2.2. Обчислення горизонтальних прокладання і перевищень

Значення горизонтальних відстаней між вершинами теодолітно-висотного ходу переписують в графу 7 табл. 4 з відомості обчислення координат (табл. 3). Обчислення горизонтальних прокладання d від станції до рейкових точок виробляють за значеннями відстаней D '(табл. 4, графа 2), отриманих за нитяному далекоміру:

Перевищення h точок щодо станції обчислюють за формулою:

де i - висота приладу на станції, l - висота наведення на рейку (табл. 4, графа 9).

При обчисленні перевищень по сторонам теодолітно-висотного ходу, довжини яких виміряні сталевий землемірної стрічкою:

При обчисленні перевищень на рейкові точки, відстань до яких вимірювалися по нитяному далекоміру:

Для обчислень d і h краще використовувати мікрокалькулятор. Значення горизонтальних прокладання d записують в графу 7 журналу з округленням до десятих часток метра. Якщо кут нахилу менше 2 o. то горизонтальне прокладання приймають практично рівним виміряного відстані.

Попередньо обчислені значення записують в графу 8 з округленням до сотих часток метра. У графу 10 записують значення перевищень. Якщо при візуванні на точку труба теодоліта наводилася на висоту, рівну висоті приладу (i = l), то = і значення перевищень з графи 8 без змін переписують в графу 10.

Результати вимірювань, виконаних на станціях П38. I. II і III. оброблених майже повністю і для цих станцій, замість журналу тахеометричної зйомки, в табл. 4а приведена виписка з його граф 1, 3, 7, 10, 11 і 12. Дані в графах 1-4 цієї таблиці - загальні для всіх студентів, а позначки станцій і рейкових точок в графах 5, 6 кожен студент знаходить самостійно.

Виписка з тахеометрического журналу

Відлік по горизонтальному колу

т. 14-17 на лінії урізу води

2.3. Обчислення відміток станцій

Обчислення відміток станцій виконують в «Ведомости ув'язки перевищень теодолітно-висотного ходу і обчислення позначок станцій» (табл. 5). Відомі позначки НП38 і НП319. округлені до сотих часток метра, записують в графу 8 на першій і останній рядках відомості. З журналу тахеометричної зйомки виписують значення прямих hпр і зворотних hобр перевищень по сторонам ходу, обчислюють середні значення hср цих перевищень. Потім визначають Shср отриманих перевищень, обчислюють теоретичне значення суми перевищень, рівне різниці відомих відміток кінцевої і початкової точок ходу:

знаходять нев'язки хода

і її допустиме значення

де L - довжина ходу.

У графі 6 відомості в перевищення введені поправки пропорційно довжині сторін ходу. Дані в графах 1-7 і 9 - загальні для всіх студентів; позначки в графі 8 обчислюються студентом самостійно. Відмітки станцій обчислюють за відомою позначці НП38 станції П38 і виправленим перевищенням hіспр і записують в графу 8:

Контролем правильності обчислень є отримання відомої позначки станції П319. записаної раніше в графу 8.

Відомість ув'язки перевищень теодолітно-висотного ходу і обчислення позначок станцій

2.4. Обчислення відміток рейкових точок

Обчислені позначки станцій переписують в графу 11 табл. 4 і графу 5 табл. 4а на одній сходинці з номером тієї станції, до якої дана відмітка ставиться. Відмітки станцій підкреслюють.

Відмітки рейкових точок на кожній станції студент обчислює самостійно шляхом алгебраїчного додавання позначки даної станції з відповідними перевищеннями. Отримані позначки записують в графу 11 табл. 4 і в графу 6 табл. 4а.

3. Побудова топографічного плану

3.1. Побудова координатної сітки

Сітку викреслюють гостро наточеним олівцем. Побудова координатної сітки необхідно ретельно проконтролювати. Користуючись циркулем-вимірником, порівнюють між собою діагоналі квадратів. Розбіжність в їх довжинах допускається не більше 0,2 мм. Якщо розбіжність виходить більше, сітку будують заново.

Координатну сітку оцифровує так, щоб теодолітний хід розміщувався приблизно в середині аркуша паперу. Так, для прикладу, наведеного в «Ведомости обчислення координат вершин теодолітного ходу» (табл. 3), була б зручна оцифровка, показана на рис. 5а.

3.2. Побудова теодолітного ходу за координатами його вершин.

Вершини ходу наносять на план по їх обчисленим координатами (табл. 3, графи 11, 12) за допомогою циркуля-вимірювача і масштабної лінійки. Наприклад, потрібно нанести точку з координатами Х = -14,02 м і Y = + 627,98 м. Спочатку з'ясовують, в якому квадраті повинна лежати ця точка: по осі Х точка повинна знаходитися між лініями сітки з координатами +600 і +800 (рис. 3, а). від лінії з абсцисою 0 по вертикальних сторонах квадрата відкладають вниз відстань 14,02 м (рис. 3, б) і проводять лінію паралельно лінії з абсцисою 0 м. Уздовж цієї лінії від вертикальної сітки з ординатою +600 відкладають вправо відстань 627,98- 600 = 27,98.

Мал. 3.Построеніе за координатами точок планової знімальної обгрунтування:

а - оцифровка координатної сітки; б - побудова точок за координатами.

Отриману точку відзначають слабким наколом голки циркуля-вимірювача і обводять колом діаметром 1,5 мм; всередину цієї окружності ніякі лінії проводити не можна. Поруч у вигляді дробу записують: в чисельнику - номер точки, а в знаменнику - взяту з табл. 5 її позначку з точністю до сотих часток метра.

Нанесення точок ходу необхідно проконтролювати. Для контролю вимірюють відстань між нанесеними вершинами: отримані на плані довжини сторін ходу повинні відрізнятися від записаних в графі 6 відомості обчислення координат не більше ніж на 0,2 мм в масштабі плану, що.

Наступні графічні роботи зі складання плану кожен студент виконує по одному з двох варіантів «а» або «б».

3.3. Нанесення на план рейкових точок.

Рейкові точки наносять на плані за допомогою циркуля-вимірювача, масштабної лінійки і транспортира. Дані для нанесення беруть з тахеометрического журналу (табл. 4 і 4а).

Варіант «а». студенти, прізвища яких починаються з літер А, Б, В, Г, ..., К, наносять рейкові точки 1, 3, 3а, 4-12, так як їм треба зобразити ситуацію і рельєф місцевості в межах ділянки, обмеженої лінією ПЗ8-II . рікою і шосейною дорогою.

Варіант «б». студенти, прізвища яких починаються з літер Л, М, Р, ..., Я, наносять рейкові точки 1-3, 3а, 11-22, зображуючи ситуацію і рельєф в межах ділянки, обмеженої лінією ПЗ8-II. рікою, лінією 17-19. грунтовій і шосейної дорогами.

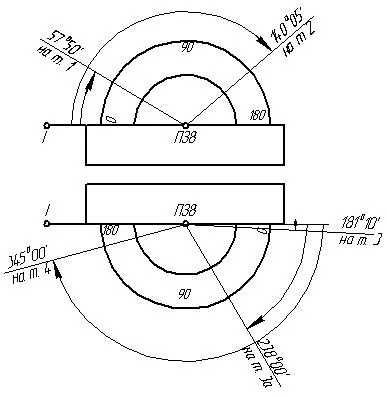

При зйомці на станції ПЗ8 лімб теодоліта був орієнтований у напрямку на станцію I (відлік по горизонтальному колу на станцію I дорівнює 0 o 00 '- табл. 4а, графа 2). За допомогою транспортира вправо по ходу годинникової стрілки від напрямку ПЗ8-I відкладають горизонтальні кути (відліки по горизонтальному колу), виміряні при візуванні на рейкові точки 1, 2, 3 3а і 4 (див. Рис. 4). Отримавши на плані напрямок на ці рейкові точки, від станції треба відкладати за годинниковою стрілкою від напряму на попередню станцію (рис. 5).

Нанесену на план рейкову точку відзначають слабким наколом голки циркуля-вимірювача і обводять кружечком діаметром 1,0 мм. Поруч олівцем підписують у вигляді дробу номер точки 7, 10, 13-15 і 17, в яких були визначені позначки урізу води в річці, треба обвести колами діаметром 1,2 мм, вказавши позначки урізу води з точністю до сотих часток метра. Біля інших рейкових точок, взятих на лінії урізу води, підписують тільки їх номери.

3.4. Зображення станції на плані

Варіант «а». використовуються абрис зйомки будівлі (рис 6, а) і абриси тахеометричної зйомки (7, а-в). Шосе наноситься по рейковим точкам 3а, 5 і 6; ширина його 22 м в межах ділянки зйомки скрізь однакова. Лінія урізу води в річці Шешма проводитися по рейковим точкам 7, 10, 11 і 8, 12; ширина річки визначаться взаємним становищем точок 7 і 8, 11 і 12.

Варіант «б». використовується абрис зйомки будівлі (рис. 6, б) і абриси тахеометричної зйомки (рис. 7, а, в, г). Шосе і грунтова дорога наносяться по рейковим точкам 3а, 3, 20 19; ширина шосе 22 м і грунтової дороги 6 м в межах ділянки зйомки зберігаються постійними. Лінії урізу води в річці Шешма проводиться по рейковим точкам 11, 13, 14, 17 і 12, 16; ширина річки визначається взаємним положенням точок 11 і 12, 16 і 17.

а) лінія I-ПЗ8 б) лінія I-II

Мал. 6. Абриси зйомки будівель

За оцінками станцій і рейкових точок на плані проводять горизонталі з перерізом рельєфу 1 м. Сліди горизонталей слід відшукувати графічною інтерполяцією; її виконують тільки між точками, які в контурах зйомки з'єднані стрілками. З'єднання будь-яких двох точок в абрисі стрілкою говорить про те, що місцевість між ними має один скат без перегинів, напрямок по якому зверху вниз і вказує стрілка. Приступаючи до зображення рельєфу, точки на плані, між якими в абрисі є стрілки, з'єднують олівцем тонкими допоміжними лініями. Інтерполяція виконується по намічених лініях. Знайдені інтерполяцією сліди однойменних горизонталей з'єднують плавними кривими і таким чином отримують горизонталі. Відмітки горизонталей, кратні 5 м. Підписують в розривах горизонталей; при цьому верх цифр повинен бути звернений у бік підвищення ската місцевості. При деяких горизонталях ставлять бергштрихи в напрямках характерних ліній рельєфу; бергштрихи обов'язково ставлять за будь-якої замкнутої горизонталі.

Через контури будівель, шосе і ґрунтову дорогу горизонталі не проводять.

3.6. Побудова графіка закладення

У нижній частині плану будують графік закладення для ухилів. Переймаючись ухилом 0,01, 0,02, 0,03, 0,04, 0,05, 0,06, 0,07 і висотою перетину рельєфу 1 м складається плану, обчислюють відповідні закладення. Вихідною формулою для обчислень є формула ухилу: i = h / d. тут i - ухил лінії; h - перевищення (в нашому випадку - висота перетину рельєфу); d - закладення. Наприклад: для ухилу i = 0,02 обчислюємо закладення d = 1,0 / 0,02 = 50,0 м. Яке в масштабі плану складе 25,0 мм.

1. Ширина проїжджої частини шосе 12 м, ширина кювету 2 м.

2. Рейкові точки 3а і 3 взяті на зовнішній стороні кювету.

3. Ширина ґрунтової дороги 6 м.

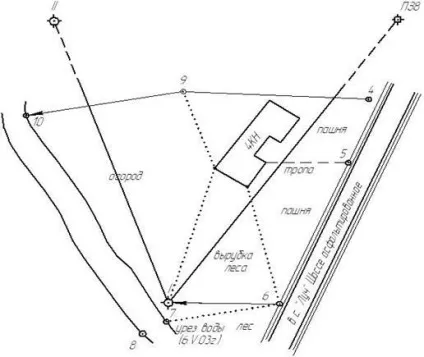

Мал. 7а. Абрис тахеометричної зйомки станції ПЗ8.

1. Зйомка будівлі показана окремо.

2. Рейкові точки 3 і 6 взяті на зовнішній стороні кювету

Мал. 7б .Абріс тахеометричної зйомки станції I

Мал. 7в. Абрис тахеометричної станції II

Мал. 7г .Абріс тахеометричної зйомки станції ПЗ19

3.7. Оформлення топографічного плану будівельного майданчика

Всі контури і рельєф, зображуваний на плані, викреслюються тушшю відповідно до умовними знаками. При цьому можна керуватися зразками умовних знаків, наведених на рисунку 8 і при кресленні необхідно ретельно витримувати обриси і розміри умовних знаків.

- перетин координатних ліній (викреслюється чорною тушшю)

Рис 8. Умовні знаки

Берегові лінії ріки і кружечки, які позначають рейкові точки 7, 10, 13-15 і 17, в яких були визначені позначки урізу води, викреслюють зеленою тушшю. Зеленою тушшю проводять і по дві крайні лінії (кювети) з обох сторін шосе.

При кресленні елементів рельєфу горизонталі проводять коричневою тушшю. Товщина горизонталі повинна бути 0,1 мм. а горизонталі з відмітками, кратними 10 м, утолщают в 2,5 рази. Відмітки горизонталей, кратні 5 м. Підписують в розривах горизонталей; це робиться теж коричневою тушшю. Коричневою тушшю ставлять точки в умовному знаку піску. Відмітки рейкових точок і станцій виписують чорною тушшю.

Всі інші лінії, умовні знаки і написи виконують чорною тушшю.

З північного боку ділянки підписують значення у. на схід - х ліній координатної сітки. Це роблять біля перетину координатних ліній (вершин квадратів) сітки.

У верхній частині листа виконують головну напис, в нижній - вказують чисельний масштаб плану, висоту перетину рельєфу і розміщують графік закладення для ухилів.

Загальне уявлення про оформлення складеного плану дає рис. 9.

ЗАВДАННЯ 3. РІШЕННЯ ЗАДАЧ З топографічних планів БУДІВЕЛЬНОЇ МАЙДАНЧИКИ

ЗАВДАННЯ 3.1. Знайти позначку точки А, взятої між двома сусідніми горизонталями. Точка А намічається самим студентом між будь-якими двома горизонталями. Знайдену позначку підписують на плані поруч із точкою.

ЗАВДАННЯ 3.2. Визначити ухил відрізка ВС, проведеного між сусідніми горизонталями. Відрізок проводиться в будь-якому місці плану так, що б його точки В і С лежали на двох сусідніх горизонталях. Знайдене значення ухилу записується вздовж відрізка.

ЗАВДАННЯ 3.3. Від пункту ПЗ8 до рейкової точці 10 (варіант «а») або від пункту ПЗ19 до станції III (варіант «б»), користуючись графіком закладення, провести найкоротшу ламану лінію так, щоб ні на одному їх її відрізків ухил не перевищував 0,02 .

Завдання слід вирішувати на складеному студентом плані (рис. 9), при цьому всі необхідні побудови виконують в олівці чітко і акуратно.

Мал. 9.Образец оформлення складеного топографічного плану

На рецензування представляє «зошит для виконання контрольної роботи» з обов'язковим зазначенням шифру, групи і прізвища студента. У зошиті представляються:

1. Рішення задач на обчислення дирекційних кутів ліній і координат точок.

2. Відомість обчислення координат точок теодолітного ходу.

3. Два тахеометрических журналу.

4. Відомість ув'язки перевищень теодолітно-висотного ходу і обчислення позначок станцій.

5. План будівельного майданчика

6. Рішення задач з топографічного плану будівельного майданчика.
