На сьогоднішній день багато людей можуть зіткнутися з проблемою промерзання водопроводу. Вода в трубах може замерзати через: неправильний монтаж водопроводу, виникнення низької температури в зимовий час, відсутність можливості прокласти водогін нижче рівня промерзання. Для того щоб це виправити необхідно зробити обігрів водопровідних труб кабелем.
Як працює система обігріву?

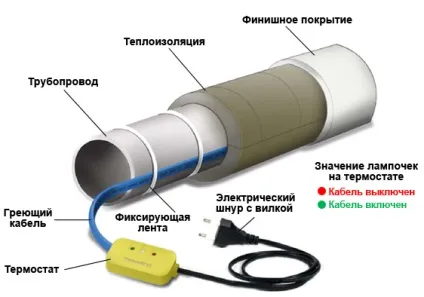

Перед установкою системи вам слід ознайомитися, як відбувається опалення труб електрикою. Принцип обігріву буде побудований на подібній системі, як і тепла підлога. Тут для обігріву будуть використовувати резистивний нагрівальний кабель. На сьогоднішній день існує два способи його монтажу:
- Прокладка всередині.
- Обмотка зовні.
Коли ви проводите обігрів водопровідних труб кабелем, вам слід знати, що кожен з цих варіантів може мати свої переваги і недоліки.
Резистивний кабель, що гріє застосовується набагато частіше. Це обумовлено його низькою вартістю. Альтернативним варіантом буде прокладка саморегулюючого провідника. Єдиним його недоліком буде висока вартість цього кабелю. Якщо ви зробили опалення теплиці за допомогою труб, тоді їх теж можна обігрівати.
За допомогою, яких способів можна зробити обігрів водопровідних труб кабелем?
Для початку вам слід вивчити, як виконати монтаж кабелю, що гріє для водопроводу внутрішнім і зовнішнім способом. Після цього ви зможете ознайомитися з додатковими системами обігріву водопровідних труб.
Цей обігрів водопровідних труб застосовується набагато частіше. Цей процес обумовлений зручністю монтажу системи. Також цей спосіб кріплення включає в себе додаткові види. Нижче ми ознайомимося з кожним видом окремо.

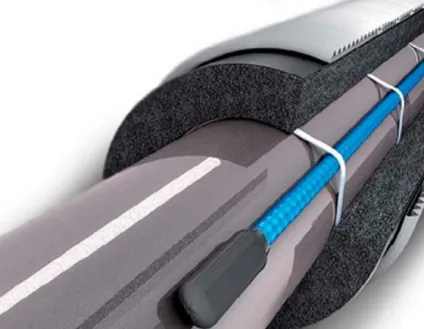

Монтаж кабелю, що гріє для водопроводу за допомогою цього способу виконати досить легко. В цьому випадку кріпити кабель для обігріву водопровідних труб необхідно внизу. Завдяки цьому ви зможете забезпечити повну безпеку своєї системі від механічних пошкоджень. Зазвичай процес замерзання в трубі починається знизу. Саме тому ви зможете запобігти цьому процесу. Якщо ви плануєте прокласти кілька кабельних ліній для обігріву труби, тоді виконувати цей процес необхідно за схемою нижче.
Кріплення кабелю, що гріє до водопровідних труб слід виконувати за допомогою алюмінієвого скотча. Він здатний не тільки закріпити провідник, але і збільшити його тепловіддачу. При необхідності замість скотча ви зможете використовувати клейку стрічку.
Особливу увагу необхідно приділити монтажу кабелю, що гріє для водопроводу через кути. В цьому випадку провідник найкраще розміщувати, як зображено на картинці нижче. Якщо вам цікаво, то можете прочитати про установку електрокаміна.
Якщо у вашому регіоні помічені занадто низькі температури, тоді розміщувати свій кабель краще спіраллю. В цьому випадку ви зможете значно поліпшити якість обігріву. Укладання кабелю для водопроводу в цьому випадку необхідно робити в такий спосіб:
В цьому випадку нагрівальний кабель буде обмотувати з припуском. Після цього петлі необхідно звернути в зворотному напрямку.

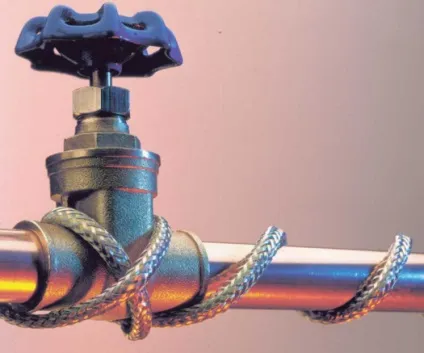

У місцях монтажу кранів або засувок вам зажадає більше нагрівального кабелю. Тут ви зможете побачити великий відведення тепла. Саме тому нижче ви зможете побачити схеми монтажу обігрівального кабеля для водопроводу.
Окрему увагу слід приділити установці термодатчика для водопровідних труб. Для того щоб запобігти перегріву кабелю вам слід розміщувати датчик в найхолоднішою точці труби. Місце установки найкраще обклеїти алюмінієвим скотчем.
усередині труби
Монтаж кабелю, що гріє в трубі необхідно здійснювати тільки в тому випадку якщо у вас немає можливості провести обігрів зовні. Найчастіше цей спосіб використовують, якщо водопровід вже змонтований або знаходиться в недоступних місцях. Цей спосіб може мати ряд недоліків, до яких відносять:
- Може зменшитися просвіт труби.
- Згодом провідник може почати заростати нальотом.
- У водопроводі додатися нова точка, яка знижує надійність контуру.
- Монтаж кабелю, що гріє здійснюється тільки на прямолінійних ділянках.
Коли ви виконуєте обігрів водопровідних труб кабелем, тоді слід пам'ятати, що цей спосіб теж може мати ряд переваг. Для того щоб виконати установку провідника всередині необхідно дотримуватися інструкції:
- Спочатку на трубу необхідно надіти Сальникова вузол.
- У місці водопроводу вам слід монтувати трійник.
- Кабель потрібно прокласти акуратно до проблематичного ділянки.
- Тепер Сальникова вузол закручується і герметизується.
Як бачите, внутрішня установка кабелю, що гріє в водопровід не представляє нічого складного.
Підключення кабелю, що гріє для водопроводу до мережі
Для безпеки цього обігріву водопроводу вам буде потрібно установка УЗО. Це пристрій зможе захистити вашу систему від витоку струму. При підключенні температурного датчика до водопроводу вам необхідно врахувати, що датчик буде правильно працювати, якщо довжина дроту не перевищує 50 метрів.
теплоізоляція
Тепер вам необхідно ізолювати свої труби для кращого утримання тепла. Як утеплювач можна використовувати спеціальні циліндри. Вони повинні виготовлятися з мінеральної вати або поліуретану. Крім, заощадження тепла вам необхідно потурбуватися про захист провідника від механічних пошкоджень. Як бачите, обігрів водопровідних труб кабелем легко можна виконати своїми руками.
