Обігрів трубопроводів способи і їх особливості
Є ще варіант з утепленням, але він вважається не дуже ефективним, так як не рятує при різких падінь температури. Тому вірним вибором є активний утеплення.
Промисловий обігрів трубопроводів виконує так, щоб в результаті були досягнуті такі цілі:
- Зниження тепловтрати газу або робочої рідини, що передається в системі.
- Температура теплоносія повинна підтримуватися в заданому діапазоні температур.
- В'язкість мінеральних масел підтримується на оптимальному для перекачування рівні.
- Виключено промерзання ділянок трубопроводу.
- Можливість укладання вище рівня промерзання для скорочення ціни і термінів монтажних робіт.
- Скорочення витрат на відновлювальні та ремонтні роботи в холодний період року.
Для конкретного типу трубопроводу підбирається найбільш підходяща з економічної точки зору і з точки зору безпеки система обігріву. Які варіанти набули найбільшого поширення, а також їх особливості розглянемо нижче.
Сучасні методики обігріву трубопроводів
Проблема замерзання труб завдавала незручність довгі століття, але в ХХ столітті до її вирішення підійшли комплексно. Серед усіх досягнень даної області можна виділити три напрямки:
- Пароспутнікі.
- Кабельний обігрів труб. зовнішній і внутрішній.
- Плівкові обігрівачі.
ВУкаіни найбільш гостро стояла проблема перекачування нафтопродуктів і їх захист від надмірного загустіння і замерзання, підтримання температури на заданому рівні. Однією з перших ефективних методик стало використання пароспутніков.
Пароспутнікі: конструкція, переваги і недоліки
Пароспутнікі - це системи обігріву трубопроводу від промерзання за допомогою пари. Вони конструктивно складні і включають склад такі складні елементи:
- Комплектний парової колектор з запірною арматурою і конденсатовідвідників.
- Переривники вакууму, скидні і зворотні клапани, манометри.
- Комплектний конденсаційний колектор з конденсатовідвідників і запірною арматурою.
Разом з проектуванням самого трубопроводу для перекачування конкретного носія необхідно відразу ж здійснювати проектування пароспутніка. Ця система досить складна, потрібна установка великої кількості конденсатоотводчиков. Завдання ускладнюється, якщо трубопровід сильно розгалужений, виникає проблема уніфікації, складності контролю та обслуговування. Для труб, що мають різноманітну орієнтацію в просторі доводиться використовувати обладнання, яке може працювати в такому стані.
переваги пароспутніков
- Надійний обігрів трубопроводу.
недоліки пароспутніков
- Складне і тривале проектування.
- Використання спеціалізованого обладнання.
- Складний монтаж і обслуговування.
- Трудомісткість реалізації.
- Дорожнеча.
Так як пароспутнікі мають безліч недоліків, довгий час проводилися розробки в пошуках не менше ефективного, але більш простого і дешевого способу обігріву. Так з'явився обігрів труб кабелем.
Обігрів труб кабелем: варіанти і їх ефективність
Електричний обігрів труб за допомогою кабелів на даний момент є найпоширенішим. Розрахунок і монтаж системи такого типу вимагає набагато менше зусиль, а результат можна порівняти за ефективністю з пароспутніком.
Для кабельного обігріву труб необхідні такі елементи:
- Нагрівальні кабелі.
- Аксесуари для кріплення на трубах.
- Елементи для підігріву локальних вузлів: вентилів, насосів, фланців.

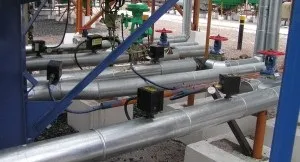

Типова система обігріву трубопроводу від промерзання представляє мережу кабелів, кріплень, розподільних коробів, датчиків. Обов'язково проектується система управління, що включає терморегулятори, датчики потоку, повітря і температури, захисну апаратуру і шафи управління.
Можливий обігрів трубопроводів всередині труби або зовні, цей нюанс визначається на етапі проектування в залежності від доцільності одного з варіантів.
Кабельні системи обігріву можуть створюватися на основі кабелів різних типів:
- Резистивний кабель.
- Саморегулюючий кабель.
- Зональний кабель.
Переваги кабельного обігріву
- Надійний обігрів трубопроводу.
- Високий ККД.
- Екологічна безпека.
- Можливість регуляції температури.
- Простота обслуговування.
Недоліки кабельного обігріву
- Низька електробезпека (особливо при використанні резистивних кабелів).
- Високий витрата електроенергії.
Хоча кабельні системи прекрасно справляються з покладеними на них функціями, наука не стоїть на місці і з'явилися більш перспективні системи, які використовують інфрачервоне тепло і не мають таких недоліків.
Плівковий обігрів труб: особливості експлуатації
Плівковий обігрів труб з використанням інфрачервоних обігрівачів - це нове слово в галузі. Така система дозволяє рівномірно і м'яко прогріти поверхню трубопроводу, при цьому немає небезпеки розплаву навіть для пластику та інших полімерів.
Плівковий обігрівач - це гнучка тепловипромінюючої плівка, яка легко приймає форму труби.
Переваги плівкових нагрівачів
- Надійний і м'який обігрів трубопроводу.
- Монтаж на труби будь-якого діаметру.
- Простота проектування системи обігріву.
- Передбачена регуляція температури.
- Тепло розподіляється рівномірно.
- Споживання в 2 рази нижче, ніж у кабельних систем.
Недоліки плівкових нагрівачів
Сучасним власникам трубопроводів відкриваються широкі перспективи вибору обігрівальної системи. Прийняти рішення простіше, орієнтуюся на наведені переваги і недоліки.
