Ноу Інти, лекція, основи роботи з microsoft visio 2018

Додаток Microsoft Visio містить сучасні фігури і шаблони для створення найрізноманітніших схем в таких областях, як управління ІТ-середовищем, моделювання процесів, будівництво і архітектурне проектування, розробка користувальницького інтерфейсу, управління кадрами, проектами і т. Д.

Пошук і застосування шаблону

Щоб знайти і застосувати шаблон в додатку Microsoft Visio, виконайте такі дії.

Примітка. Шаблони на сайті Office.com можна також шукати прямо з Microsoft Visio. Для пошуку шаблонів на сайті Office.com виберіть в розділі Інші способи приступити до роботи пункт Шаблони Office.com. В поле Пошук шаблонів на Office.com введіть одне або кілька умов пошуку і натисніть кнопку зі стрілкою.

  • Закрийте створений документ.
  • Створіть документ на основі шаблону Office.com Карта проблем. Для цього:
    • На вкладці Файл клацніть Створити.
    • У розділі Інші способи приступити до роботи клацніть пункт Шаблони Office.com.
    • В поле Пошук шаблонів на Office.com впишіть текст для пошуку "схеми" і клацніть кнопку Почати пошук (див. Рис. 1.1).
  • Серед знайдених шаблонів клацніть Карта проблем.
  • Натисніть кнопку Завантажити.
  • Закрийте створений документ.
  • Створіть документ на основі нещодавно використав шаблону Проста схема. Для цього:
    • На вкладці Файл клацніть Створити.
    • У розділі Останні використовувалися шаблони клацніть шаблон Проста схема.
    • Натисніть кнопку Створити.
  • Закрийте створений документ.

    • створення схеми

    1. На вкладці Файл виберіть Створити.
    2. У розділі Виберіть шаблон в групі Інші способи приступити до роботи виберіть варіант Новий документ.
    3. Натисніть кнопку Створити.

    Коли відкриється шаблон схеми, велика частина простору буде зайнята порожньою сторінкою схеми. Поруч буде перебувати вікно Фігури. що містить різні набори елементів з фігурами (див. Рис. 1.2).

    Ноу Інти, лекція, основи роботи з microsoft visio 2010

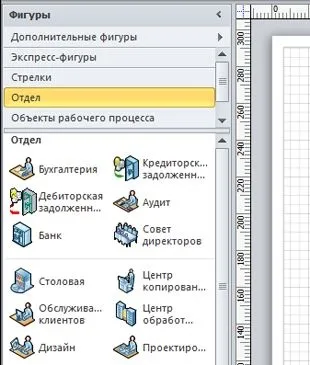

    Мал. 1.2. Вікно "Фігура"

    Для додавання набору елементів у вікно Фігури з відповідною дією.

    Обраний набір елементів з'явиться у вікні Фігури.

    1. Створіть новий документ. Для цього:
      • На вкладці Файл виберіть Створити.
      • У розділі Інші способи приступити до роботи клацніть Новий документ.
      • Натисніть кнопку Створити.
  • Закрийте набори елементів Фігури тимчасової шкали і Блоки. Для цього:
    • Клацніть назву набору правою кнопкою миші.
    • У контекстному меню виберіть Закрити.
