Норми освітлення виробничих приміщень - відомості та розрахунок

Вимоги до висвітлення

Будь-яке виробництво є складною структурою, куди входять приміщення різного призначення, де працюють люди. Великий вплив на продуктивність їх праці і безпеку виконуваних функцій надає освітлення, яке нормується згідно з вказівками санітарно-технічних норм та іншої нормативно-технічної документації, затвердженої на законодавчому рівні. Для кожного приміщення, яке відповідає своєму призначенню встановлюються норми освітлення. Особлива увага приділяється робочих місць. Основні вимоги до виробничого освітлення зводяться до виконання ряду умов. Воно повинно:

1. відповідати зоровим умовам праці;
2. бути постійним за часом;
3. мати спрямованість світлового потоку;
4. мати необхідну передачу кольору;
5. Не утворювати тіні на робочому місці;
6. рівномірно розподіляти яскравість освітлення;
7. не мати прямий і відображеної блескости;
8. бути нешкідливим і пожежо-електробезпечним;
9. надійно працювати;
10. бути простим в експлуатації.

Ці вимоги виконуються на стадії проектування виробничого об'єкта, фахівцями, що мають ліцензію на проведення проектних робіт з електропостачання підприємств і інших об'єктів. Тільки після ретельної розробки проекту і затвердження у відповідних інстанціях приступають до розробки робочих креслень і до монтажу освітлювальних установок в приміщеннях підприємства.

При проектуванні чітко повинні дотримуватися вимоги санітарних норм і правил (СНиП) 23-05-95, розроблені державним комітетом Укаїни з будівництва та житлового комплексу. Вони є частиною системи знань, яка забезпечує безпечні умови перебування людини у виробничій сфері і називається вона БЖД (безпека життєдіяльності). У документі є відомості, з урахуванням специфіки виробництва, що дозволяють правильно вибрати джерела світла для виробничих цілей.

Види освітлення виробничих приміщень

Класифікація виробничого освітлення починається з визначення способу, за допомогою якого буде надходити світло в кожне приміщення виробництва. Освітленість здійснюється 3 способами:

1. природним. Таке освітлення відбувається за рахунок природних джерел світла, якими є промені сонячного світла і відбите світло від небосхилу (дифузний). У приміщення воно надходить через верхні дахові та бічні віконні прорізи. Природне освітлення приміщень багато в чому залежить від пори року, доби і погодних явищ. Однак тільки його недостатньо для виконання різнопланових робіт.
2. штучним. Освітлення приміщень із застосуванням джерел світла, в ролі яких виступають різні типи ламп. Воно буває декількох типів - робочим, сигнальним, охоронним, черговим, аварійним, бактерицидну, евакуаційним та Еритемний.
3. поєднаним (комбінованим). Поєднує в собі природне і штучне способи. Цей варіант для освітлення виробничих приміщень використовується повсюдно.

Види штучного освітлення

Штучне освітлення може бути загальним, місцевим і комбінованим.

Важливо! Комбіноване освітлення забезпечує на 100% дотримання норм БЖД на виробничих площах.

Загальне освітлення - розподілений по всьому приміщенню світло. Його виконують з урахуванням зон, які повинні бути висвітлені більш яскраво.

При місцевому освітленні створюється світловий потік на ділянці конкретної робочої зони з урахуванням виконуваної роботи.

Комбіноване освітлення поєднує в собі обидва типи - загальне і місцеве, причому воно може бути локалізованим або рівномірним.

Робоча штучне освітлення застосовується для роботи на виробництві при виконанні посадових функцій.

Сигнальні джерела світла використовуються для сигналізації про небезпеку при вторгненні на територію підприємства або приміщення.

Охоронні джерела світла включаються в нічний час для запобігання проникнення на об'єкт, що охороняється.

Освітлення чергове вимкнено в робочий час і включається після робочого дня.

Саме визначення освітлення, як аварійне, говорить про те, що воно включається при настанні форс-мажорних обставин в разі виходу з ладу загального.

Бактерицидну освітлення здійснюють спеціальними лампами ультрафіолетового опромінення. Включають для знезараження територій.

Ерітемное освітлення виконують UV лампами, які позитивно впливають на організм людини.

Зорові умови праці

Рівень освітленості вимірюється в Лк (люксах), де 1 лк означає висвітлення 1 м 2 1 люмен. Вимірюють цей показник за допомогою приладів, які називаються люксметрами. Для нормування рівня освітленості користуються терміном коефіцієнт природної освітленості (КПО). Його величина залежить від характеру виконуваної роботи. Чим вище КПО, тим вище повинна бути освітленість.

Правильність рівня освітленості на виробництві контролює санітарно-епідеміологічна служба, яка не рідше 1 разу на рік відвідує підприємство і робить відповідні заміри в приміщеннях і на кожному робочому місці. При знаходженні невідповідності нормативними показниками пишеться припис, на яке керівник в зазначені терміни повинен відреагувати і виправити всі зазначені помилки.

Все зорові умови робіт на виробництві ділять на 7 розрядів і 4 підрозряду в залежності від точності виконання і часу перебування в приміщенні.

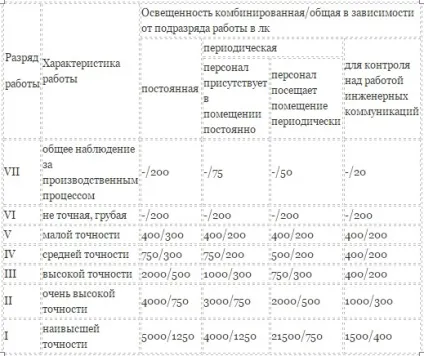

Норми освітлення виробничих приміщень комбіновані і загальні вказані в таблиці 1:

Офіс на виробництві це мозковий і керівний центр, що забезпечує технологічний процес виготовлення і зберігання продукції, матеріалів і комплектуючих. Його співробітники виконують найрізноманітніші завдання відповідно до вимог, прописаних в посадовій інструкції. Тому там теж встановлюють норми щодо висвітлення приміщень офісу, особливо посилено вимоги до висвітлення робочого місця, пов'язаного з виконанням особливо точних робіт. Ці норми вказані в табл.2:

Тип приміщення офісу

Освітленість в лк

Діапазон кольорової температури встановлюються джерел світла підбирається в залежності від індексу колірної передачі і освітленості. Це показник знаходиться в межах від 2400 до 6000 К, при цьому мінімальний індекс передачі кольору може бути від 25 до 90. Для виробництв, пов'язаних з роботою у вологих, запилених і загазованих приміщеннях встановлюються світильники з відповідним ступенем захисту.

Джерела освітлення приміщень виробничих і складських об'єктів

Для освітлення повинні використовуватися найбільш економічні в плані споживання електричної енергії джерела світла. В даний час не допускається використання для освітлення ламп розжарювання звичайних і ксенонових. В основному в приміщеннях встановлюють такі типи ламп:

Рекомендується вибирати світильники прямокутної форми. Це забезпечує рівномірний розподіл світлового потоку по всій площі приміщення. Для місцевого освітлення застосовують джерела світла з регульованим світловим потоком невеликого розміру.

При виборі типу світильника увага приділяється таким факторам:

1. конструктивними особливостями приміщення;
2. характером середовища;
3. відображає показниками;
4. показником яскравості світильника;
5. показником потужності світильника;
6. екологічності;
7. безпеки.

Джерела світла можуть встановлюватися без урахування знаходження в приміщенні робочих поверхонь і з ними.

Розрахунок параметрів освітлювальної системи приміщення

Проводиться розрахунок 3 способами:

• точковим. В даному випадку освітленість підраховується для кожного джерела світла в кожній точці поверхні. Є найвірогіднішим способом;
• за допомогою коефіцієнта використання потоку світла. При підрахунку враховуються розміри приміщення (довжина, ширина, висота) і ступінь відображення поверхонь;
• через питому потужність. Спосіб є приблизними. З його допомогою лише попередньо встановлюють потужність необхідного освітлювального пристрою.

Спеціаліст-електрик з проектування освітлення вибирає систему освітлення, світильники, оцінює коефіцієнти нерівномірності освітлення, відображення поверхонь і запасу освітленості на основі нормованих показників робочого місця. Після цього веде розрахунки. Він визначає кількість світильників, розрахувавши коефіцієнт використання світлового потоку і індекс приміщення. Потім виконує креслення розташування світильників.

Приклад розрахунку кількості світильників

Розмір приміщення з нормованою освітленістю 300 лк наступні: довжина 18 м, ширина - 12 м і висота 3,5 м. Використовувати планується люмінесцентні світильники ЛПО, мають коефіцієнт використання світлового потоку 49%. Відбивна здатність стелі 0,7, стін - 0,4, робочої поверхні 0,3. Коефіцієнт нерівномірності освітлення 1,1. Запланований коефіцієнт запасу 1,75. Розряд зорових робіт -III. Робоча поверхня знаходиться на висоті 0,8 м, а висота схилу - 0, 1 м.

Виробляємо наступні обчислення:

1. площі приміщення: 18 х 12 = 216 м 2;
2. індексу приміщення (S / (H1 - H2) (L + B) = 216 / (3,5 - 0,8) (18 + 12) = 2,6;
3. коефіцієнта використання: 100 - 49 = 51;
4. кількості світильників: N = (300 х 216 х 100 х1,75) / (51 х 4 х 1150) = 48,3

Результат округляємо до цілого числа. Необхідно встановити 49 люмінесцентних світильників типу ЛПО.

Всі роботи по нормуванню освітлення виробничих приміщень зводяться до знань санітарних норм і правил, що пред'являються до робочих місць на конкретному виробництві, вибору типів світильників з знанням їх особливостей і характеристик, а також вимог такого документа як ПУЕ. Від правильності розрахунку залежить продуктивність і здоров'я працюючого персоналу.
