Покрівля даху каркасного будинку своїми руками

Гарна дах - основний елемент каркасного будинку, що захищає його від дощу, вітру, снігу та інших явищ природи. Підбираючи покрівлю, потрібно врахувати особливості все особливості. Величезний вибір покрівельних матеріалів і дизайнерські напрацювання дозволяють даху підкреслити фасад заміського будинку, статус і індивідуальність господаря.

Монтаж даху - досить складна і трудомістка справа. Щоб зробити своїми руками дах заміського будинку, потрібно розбиратися в видах дахів, особливості конструкцій і етапах монтажу. До того ж Вам знадобляться кілька надійних помічників.

Види дахів приватних будинків

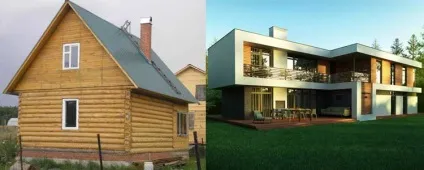

Дизайн даху безпосередньо залежить від виду даху. Існує два основних види: плоскі і зі скатом. ВУкаіни повсюдно використовуються скатні, плоскі частіше використовуються в більш теплому кліматі.

Скатний дах - це конструкція, з покрівельної площиною, розміщеної під кутом від 10. Вона може бути забезпечена горищем.

Кращі варіанти похилого даху:

односхилий;
двухскатная;
шатрова чотирьохскатний;
вальмовая чотирьохскатний;
мансардні;
шатрова;
шпілевідная.

Зверніть увагу, при влаштуванні односхилого даху, кут нахилу повинен складати 10 - 30. двосхилим - 25 - 45. мансардний дах може бути з двома кутами: 25 - 35? у верхній її частині і 45 - 60? в нижній.

Проектування і пристрій даху каркасного будинку

Вирішити, яка дах краще для каркасного будинку. обговорити всі нюанси і подробиці, потрібно на етапі створення проекту. Якщо виникає необхідність зробити інший дах у вже побудованому будинку, доведеться проектувати нову модель, яка буде гармоніювати з фасадом будинку. Для самостійного створення плану даху використовуйте спеціальну архітектурну програму (ArchiCAD) або зверніться в архітектурну компанію. Другий варіант, звичайно, краще.

Пам'ятайте, що незвичайні форми дахів, плавних форм і з закругленими краями ведуть до ускладнення кроквяної конструкції, і збільшення її ваги. При найменшій помилці в розрахунках, Вас чекає ремонт покрівлі.

Не знаючи влаштування даху, з яких частин і матеріалів складається, нереально створити проект.

Основні елементи дахів і їх функції:

покрівля - покриття і зовнішня частина даху, що захищає будинок від дощу і снігу;
лати - частина конструкції, що кріпиться до крокв, основа для утеплювача і покрівлі;
коньковий прогін - балка на вершині конструкції для кріплення крокв;
крокви - ребра жорсткості для даху в цілому, що розміщуються під кутом. Вони бувають висячі і наслонние. Перші найчастіше використовуються для мансардних дахів, їх основою виступають дві опори (стіни). Вони працюють на стиск і вигин. Другі додатково спираються на внутрішні опори (стіни, опорні балки). Вони працюють тільки на вигин. У будинках з декількома прольотами, обидва види крокв можуть чергуватися. Висячі використовують в місцях відсутності проміжних опор, а наслонние - де опори є.
мауерлат - балки, укладені на вершину периметра стін. Кроквяна конструкція спирається на них і з'єднана з ними. Мауерлат укладають врівень і гідроізолюють з боку стіни.
діагональні зв'язку (розкоси) - крокви, що з'єднуються з мауерлатів поздовжніми балками діагональними зв'язками для жорсткості конструкції.
внутрішні опори - балки, що з'єднують крокви і поздовжні балки, для рівномірного розподілу навантаження конструкції на будинок.

Дах з'єднується зі стінами будинку йоржами (спеціальними шпильками). Також під крокви можна вирізати опорні ніші і зв'язати їх сталевий 6 мм дротом. Для опорної конструкції даху каркасних будинків частіше використовують дерево, в силу доступності та низької вартості. Найчастіше застосовується брус з перетином від 40 х150 мм до 100 х 250 мм, в залежності від кроку, довжини опор і навантаження даху на будинок. Для докладної інформації про це розроблені спеціальні таблиці.

Проектування даху каркасного будинку

При проектуванні потрібно врахувати міцність, деформацію і пам'ятати про базові правила:

при ухилі ската в 60? і менш опорна конструкція витримає навантаження снігу 180 - 500 кг / кв. м. У випадках, коли кут нахилу більше, навантаження можна не враховувати;
крокви з ухилом до 30? витримають силу вітру до 35 кг / кв. м.

Для посилення конструкції можна застосовувати елементи з металу. А для захисту дерев'яних елементів від вологи і гнилі, їх обробляють спеціальним складом.

Щоб пристрій даху проходило технічно грамотно, необхідно дотримуватися СНиП «Навантаження і впливи».

Після того як дизайн покрівлі розглянутий і затверджений, потрібно приготувати необхідні інструменти:

пила, молоток, кліщі;
обценьки, схил, болгарка;
ножиці по металу, молоток для кріплення черепиці;
цвяхи, анкерні болти, покриття для даху (черепиця, шифер і ін.)

Як побудувати дах заміського будинку покроково

На несучих поздовжніх стінах укладаємо мауерлат і прикріплюємо анкерними болтами. Вирізаємо в них опорні ніші, якщо це передбачено проектом.
Щоб спростити зведення крокв, виготовляємо шаблон. Кінці двох дощок з'єднуємо цвяхом, і їх вільні краї встановлюємо на мауерлат. Розводимо кінці і вибираємо кут нахилу. За допомогою поперечної перекладини фіксуємо дошки в даному положенні. При цьому стежимо, щоб коник не зміщувати від центру, для чого використовуємо схил.
Отриманий шаблон прикладаємо до балок для крокв і спилюємо їх під потрібним кутом.
Після вирізання крокв, з'єднуємо їх і в місці схрещування фіксуємо трьома цвяхами або болтами.
Піднімаємо крокви наверх і встановлюємо на місце. Потім беремося за виготовлення наступних.
Їх встановлюємо в кінці даху і фіксуємо.
Натягуємо шнур між встановленими опорами, обов'язково стежимо, щоб він розташовувався строго по горизонту. Якщо необхідно приспускають крокви.
У міру виготовлення інших крокв, встановлюємо їх, орієнтуючись на натягнутий шнур, з зазначеним у проекті кроком.
Для посилення жорсткості і стійкості споруди встановлюємо і фіксуємо опорні стійки і діагональні зв'язку.

Для кріплення всіх елементів зазвичай використовуються цвяхи. Можна використовувати штамповані металеві деталі, що спрощують монтаж кроквяної конструкції.

Утеплення даху каркасного будинку

Перед укладанням покрівлі потрібно виконати утеплення даху. Теплоізоляція покрівлі захищає всю конструкцію від сезонних перепадів температур, що позначається на довговічності використовуваних матеріалів, і зрушує точку роси до зовнішнього краю, що формує комфортний мікроклімат в будинку.

При виборі матеріалів для теплоізоляції та покрівлі, орієнтуйтеся на їх особливості:

стійкість до коливань температур;
вологостійкість;
стійкість до механічних навантажень;
низька теплопровідність;
екологічність матеріалів;
вогнестійкість;
щільність матеріалу (максимум 250 кг / куб.м)

З усього розмаїття матеріалів для утеплення, найбільш популярні мінеральна вата і вспененное скло.

Як зробити теплоізоляцію покрівлі

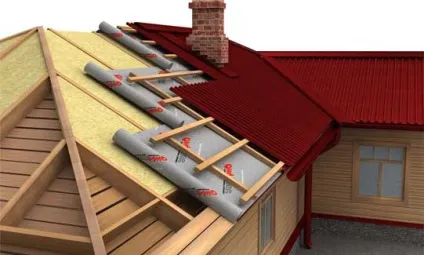

Укладаємо і фіксуємо пароізоляцію з внутрішньої сторони крокв скобами. Листи пароізоляції повинні щільно облягати крокви, їх укладаємо внахлест і проклеюємо скотчем.
Набиваємо планки з дерева для утримання теплоізоляції на крокви з кроком 50 см.
Підрізаємо і укладаємо теплоізоляцію для того, щоб вона, лягаючи впритул до крокв, не залишала щілин.
Із зовнішнього боку настилаємо шар гідроізоляції. Поверх набиваємо планки обрешітки, що виступають кріпленням для гідроізоляції і основою для покрівельних листів.

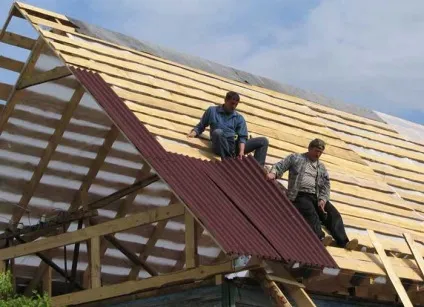

Укладаємо відповідні покрівельні матеріали.

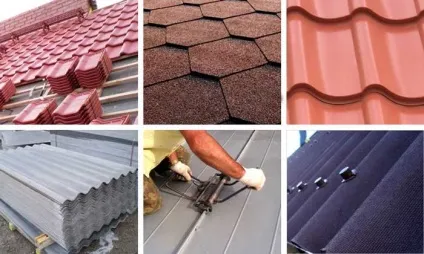

Чим покрити дах приватного будинку

Велику популярність має металочерепиця, керамічна та цементно-піщана черепиця. Вони при хорошій шумо- і теплоізоляції і міцною конструкцією крокв дозволяють звести надійну покрівлю.

Звичайний шифер через неекологічності поступово втрачає популярність.

Бітумні і полімерно-бітумні матеріали відносяться до м'яких покрівельних матеріалів з доступною ціною. Вони не вогнестійкі, але при дотриманні антипожежні норм можуть бути надійними.

Сланцевий матеріал зараз стає все більш популярним, але досить дорогим за вартістю видом покрівлі, в силу його екологічності, довговічності, негорючості і дуже високу привабливість.

Як заощадити на покрівлі даху будинку

Розумно заощадити на покрівлі можна, вибираючи хороші матеріали з невисокою вартістю. Наприклад, їм може бути міцний і якісний ондулін.

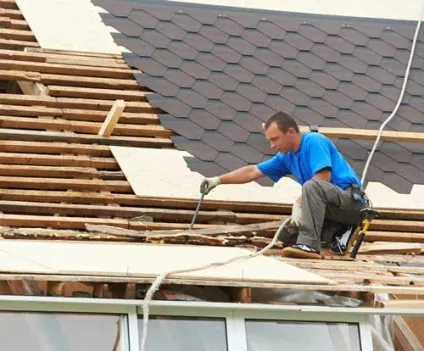

Можна використовувати м'яку черепицю. Її зовнішній вигляд дуже приємний і естетичний, але якісні характеристики в порівнянні з андулін гірше.

Профнастил - це довговічний, не дуже дорогий і має приємний зовнішній вигляд матеріал, але далеко не найкращий. Справа в тому, що при нагріванні метал змінює форму. Якщо на дах з профнастилу влітку будуть падати прямі яскраві сонячні промені, то ввечері, при охолодженні, скрегочучи і галасуючи, профнастил буде повертатися у вихідну форму.
