Німецькі ручні протитанкові гранатомети raketenpanzerbuchse 43 ofenrohr () і panzerschrek (rpzb

88-мм РПГ «Ofenrohr» RPzB.43 на вогневій позиції

Перша модель цієї зброї, відома під індексом Raketenpanzerbuchse 43 (RPzB.43). Незвична зовнішня форма зброї послужила причиною того що у військах його прозвали Ofenrohr (димова труба). На відміну від R.Wr.43 новий РПГ, мав відмінні бойові якості: високу маневреність (вага спорядженого RPzB.43 становив 12,5 кг, що дозволило його використовувати в бойових порядках піхоти), і ефективністю дії ручних протитанкових гранатометів яка була значно вище , ніж у інших типів подібної зброї. Бронепробиваемость RPzB.43 на дальності до 150 метрів становила 210 міліметрів по нормалі і 160 міліметрів під кутом 40 град.

Гранатомет, маса якого становила 9,5 кг, складався з відкритою гладкоствольної труби з трьома прямокутної напрямними виштампуваними по всій довжині. На стовбурі встановлювалися: імпульсний індукційний генератор, електропроводка якого встановлювалася в металевій трубці, прицільні пристосування, ударно-спусковий механізм, плечовий упор має наплічник, дві рукоятки службовці для утримання зброї під час стрільби, коробка штепсельного роз'єму, пружинна засувка, що служить для утримання гранати в зарядженому стані. Дротове кільце, кріпиться на казенному зрізі стовбура, охороняло канал від пошкоджень і забруднень. Одночасно з цим воно полегшувало вкладання гранати при заряджанні. УСМ складався з подпружиненного спускового важеля, бойової пружини, ударного стрижня, рукоятки для зведення стрижня з пружиною і запобіжником. Приціл складався з заднього і переднього візирів. Закріплений на трубі плечовий ремінь служив для перенесення.

size = 1] 88-мм РПГ «Ofenrohe» RPzB.43 (зверху - вид зліва; знизу - вид праворуч)

Для обслуговування зброї з казнозарядних заряджанням був необхідний розрахунок з двох чоловік: навідник і підношувач боєприпасів, який також виконував функції заряджаючого. Стрілянина велася з положень лежачи, з коліна, стоячи. Стовбур ручного протитанкового гранатомета укладався на плече стрільця, при цьому його потрібно подати вперед до межі, після цього проводилося наведення на ціль. Боєкомплект до РПГ становив 10 гранат.

Ofenrohr RPzB.43, багато в чому нагадував американську «базуки», проте не був її точною копією, тому що мав кількома особливостями, до яких належали:
- калібр 88 мм (американському гранатометі мав калібр 60 мм);
- збільшена до 150 м дальність стрільби (на практиці відстань було набагато меншим);
- застосування індукційного генератора електрозапала (в американському РПГ використовувалися дуже чутливі до несприятливих погодних умов сухі електричні батареї), це істотно розширило можливості застосування гранатомета в екстремальних ситуаціях;
- більш продумане заряджання збільшило практичну скорострільність, яка могла досягати 10 пострілів в хвилину (у американського 3-4 постріли в хвилину).

Зліва: Заряджання 88-мм гранатомета «Panzerschreck» RPzB.54 / 1; Справа: Задня частина РПГ «Panzerschreck» RPZB.54 / .1 зі встановленою гранатою

За своєю конструкцією 88-міліметрова каліберного оперена кумулятивна реактивна граната до Ofenrohr була призначена лише для боротьби з бронетехнікою і ідентична гранаті R.Pz.Gr.4312. Але існував ряд відмінностей, серед яких: менша маса, складова 2,4 кг, воспламенителем служив електрозапал, а не ударний механізм, метальний заряд був розташований у самісінькому боєприпасі, а не в гільзі. Оскільки воспламенителем порохового заряду є елетросістема, всередині сопла камери згоряння за допомогою лаку кріпився електрозапал. Один провідник електрозапала припаював до насадки, другий з'єднувався з вилкою (контактний роз'єм), змонтованому на дерев'яній колодці. Граната оснащувалася детонатором миттєвої дії KZ-5095/1, незапобіжних типу. Такий же детонатор застосовувався в універсальних (рушничних і ручних) гранатах і наствольними кумулятивної гранати 3,7 cm StielGr. Patr.41. KZ-5095/1 на відміну від інших детонаторів, забезпечувався додаткової запобіжної чекою, яка злітала перед заряджанням. У гранаті в якості метального заряду використовували діглеколевий трубчастий порох. Вага розривного заряду становив 662 грам. Початкова швидкість гранати - 115 метрів в секунду. Об'єднані кільцем стабілізатори утворювали стінки сопла. Для ведення вогню з RPzB.43 використовувалися так звані «сезонні гранати» - в зимових умовах (від -40 до +15 градусів) використовували арктичну гранату RPzB Gr.4322 arkt. в літній період (від -5 до +50 градусів) реактивну кумулятивну гранату RPzB Gr.4322. Також допускалася стрілянина зимовим варіантом гранати влітку, проте, з великим розсіюванням. Зовні дані гранати розрізнялися, крім маркувальних написів, ще й написом «arkt» на хвостовій частині «зимового» боєприпас наноситься білою фарбою. У RPzB.43 крім бойових гранат, використовували практичну гранату RPzB.Gr. 4329 Ех і навчальну RPzB.4320 Ub. Гранат мали темно-зелене забарвлення.

Гранати пакували по дві штуки в дерев'яний ящик в повністю спорядженому вигляді. Залежно від типу гранат на ящик наносилася напис «RMun 4322» або інша. Крім того, чорне кільце, що має хрестоподібні світлі смуги, вказувало на те, що це реактивний снаряд.

88-мм РПГ «Panzerschreck» RPzB.54 / 1

Заряджаючий для заряджання Ofenrohr було необхідно вийняти з детонатора запобіжну чеку, витягти з стабілізатора дерев'яну колодку контактного роз'єму і зірвати липку стрічку з неї. Потім граната вставлялася з заднього кінця в стовбур і Утапливаем доки вона не стане фіксатором. Після цього в гніздо контактної коробки гранатомета вставлявся штепсель дерев'яної колодки гранати. Після того як зарядка РПГ була проведена, заряджаючий негайно розташовувався таким чином, щоб не перебуває в зоні дії струменя порохових газів. Після цього наставала черга навідника. Стрілянину вели з плеча. Щоб зробити постріл ударний стрижень встановлювався на бойовий взвод, який попередньо знімаючи із запобіжника. Після цього натискаємо на спусковий важіль. Під впливом стислій бойової пружини, звільнений ударний стрижень рухався назад і бив по сердечнику, розміщеному в імпульсному генераторі. При замиканні електричного кола запалав електрозапал, імпульс якого передавався воспламенителю через спеціальні трубки. Від воспламенителя імпульс передавався порохового заряду. Зведення підривача відбувалося після того як граната віддалялася від каналу ствола на три метри і при зустрічі з перепоною детонатор миттєво спрацьовував, передаючи до детонирующему пристрою промінь вогню. Оскільки згоряють частки заряду при пострілі і під час польоту гранати рухалися в протилежному напрямку, потрібно було дотримуватися заходів безпеки. При стрільбі повчання щодо поводження з гранатометом рекомендувало такі: під час підготовки до пострілу, а при перенесенні стрільби необхідно уважно стежити щоб у небезпечній зоні позаду РПГ не знаходились люди (заряджаючий), горючі матеріали або боєприпаси; щоб уникнути опіків самому наводчику при пострілі рекомендується вжити всіх заходів обережності: на руки одягнути рукавички, на голову - шолом-маску від протигаза, частини тіла - закрити одягом. Щоб запобігти пошкодження вух від гучного звуку їх потрібно закласти ватою. При осічки необхідно було з гнізда дерев'яної коробки витягти штепсель і трохи провернути гранату в одну, а потім в іншу сторону (таким чином досягається контакт зі стовбуром). Після цього необхідно було вставити в гніздо штепсель і знову натиснути на спуск.

Розрахунок РПГ «Panzerschreck» RPzB.54 / 1 на відкритій вогневій позиції

Точка прицілювання під час стрільби на дальність менше 75 метрів вибиралася нижче корпусу танка; від 75 до 120 метрів - точка прицілювання перебувала між вежею і відділенням управління танка; від 120 до 150 метрів - в вежу. Під час флангового руху необхідно було прицілюватися в передню частину корпусу танка.

Під час перевезення гранатометів і боєприпасів на автомобілі використовувалася спеціальну двоколісний ручний візок до нього. На візку розміщувалося до 6 ручних протитанкових гранатометів Ofenrohr і кілька дерев'яних укупорок для гранат. Гранатомет в бою переносився навідником на плечовому ремені, заряджаючий, так само виконує роль підношувача боєприпасів, переносив від 3 до 5 гранат в спеціальному дерев'яному ящику.

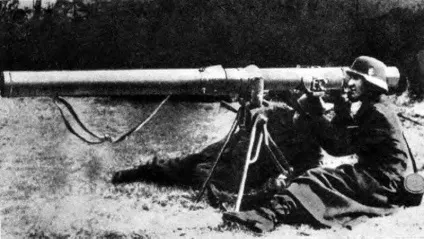

105-мм станковий протитанковий гранатомет Panzertod

Найбільшої ефективності від застосування нової зброї німці змогли домогтися завдяки вмілій організації системи протитанкової оборони, яка об'єднувала зони протитанкового і багатошарового суцільного вогню з усіх наявних видів зброї (стрілецьку зброю, гранатомети, міномети і протитанкові гармати) в проміжках, перед переднім краєм, в глибині оборони і на флангах, спрямованого на знищення танків і бронемашин. Винищувачами танків позиції вибиралися на танконебезпечних напрямках, при цьому використовувалися будь-які укриття. Якщо противник втручався в район оборони, танки противника знищували прямою наводкою з усіх наявних протитанкових засобів, в числі яких і гранатомети з мінімальної відстані. Причому в останні місяці війни для забезпечення оборони взводних опорних пунктів виробили спеціальну тактику дій для подібних груп гранатометників. Дані групи складалися в основному з трьох осіб: командир, навідник і підношувач боєприпасів. Відстань між окремими групами не перевищувало 150 метрів, тобто найбільш ефективної дальності гранатометів Panzerschreck. Гранатометники при такому розташуванні могли переносити свій маневр на будь-яке загрожує напрямок. Вогневі позиції гранатометів в населених пунктах вибиралися таким чином, щоб була можливість вести вогонь уздовж площ і вулиць. Групи винищувачів танків досить часто супроводжувалися декількома стрілками, які озброєні штурмовими гвинтівками або пістолетами-кулеметами. У завдання даних бійців входило: знищення піхоти, що прикривала наступаючі танки, і танкістів, які покидали підбиті машини.

Німецькі солдати озброєні штурмовою гвинтівкою StG-44 (MP-43) і гранатометом «Офенрор» (RPzB.43 Ofenrohr). На землі ящик для двох пострілів до гранатомета

На відміну від попередників, вдосконалений гранатомет мав не таку складну систему заряджання, при якій контакт електрозапала встановлювався навпаки Електроконтакт хвостовика гранати. Для підвищення маневреності довжина зброї зменшилася до 1350 міліметрів, що значно поліпшило експлуатацію в бойових умовах.

Нарощування виробництва РПГ фірмами Meuzelwitz і HASAG дозволило в 45-му році створити спец. бригади винищувачів танків, які часто складалися з представників «Гитлерюгенда» і на озброєнні яких були Panzerschreck. Також кілька гранатометів було передано для оснащення Фольксштурма (для озброєння батальйонів перших двох наборів було необхідно 40260 гранатометів Panzerschreck і Ofenrohr). Підрозділи і частини Фольксштурма і Вермахту, озброєні гранатометами в першу чергу використовувалися для протитанкової оборони найважливіших об'єктів. Механізовані частини німецької піхоти в тому ж році отримали гранатомет RPzB.54 / 1, змонтований на легкому бронетранспортері Sd.Kfz.250 / ll, що значно вплинуло на зростання військової потужності. Крім того, в останні місяці війни Panzerschreck встановлювалися на шасі T-IV та автомобілів Фольксваген VW-Kubelwagen мають підвищену прохідність. Спрощення виробництва цієї зброї дозволило знизити собівартість гранатометів до 70 марок, тобто довести трудовитрати до рівня, який був порівнянний з матеріальними витратами на створення одного з наймасовіших видів зброї Вермахту - штурмової гвинтівки StG-44.

Танкісти армії США на танку M4A3 (76) W «Шерман» проїжджають повз убитих німецьких солдатів підрозділу винищувачів танків. 84-а піхотна дивізія США, район Ганновера, Німеччина. На розвилці лежить гранатомет «Панцершрек» (RPzB.54 / 1 Panzerschreck)

Це потужне, але при цьому досить дешеве і просте зброю, зіграло значну роль в останніх боях, багаторазово помноживши втрати союзників в бронетанкову техніку. Після закінчення війни Еріх Шнейдер, генерал-лейтенант Вермахту, даючи оцінку даному зброї, писав: «кумулятивний заряд. в комбінації з реактивним двигуном, як у РПГ «Панцершрек» ( «Офенрор»). стали досить вдалим засобом боротьби з бронетехнікою союзників. ».

Рядовий 9-ї армії США Харві Кларк (Harvey Clark) з гранатометами, трофейним німецьким 88-мм «Панцершрек» (RPzB.54 / 1 Panzerschreck) зліва, і американським 60-мм «Базука» (M1A1 Bazooka) праворуч

Фірма Westfalisch - Anhaltische Sprengstoff A.G. для боротьби з важкими танками сконструювала на базі гранатомета RPzB.54 105-міліметровий протитанковий гранатомет «Щука» (Hecht) з 250-міліметровою реактивної надкаліберною гранатою, з бронепробиваемостью до 250 міліметрів. Граната складалася з бойової частини має сферичну кумулятивну воронку розривного заряду і реактивної хвостовій частині з шестіперим кільцевих оперенням і соплом. Ракетної камерою служила штатна камера згоряння RPzB Gr.4322. Велика маса гранати (6 кг) стала причиною того що дальність стрільби знизилася до 30-50 метрів, хоча кучність ручного протитанкового гранатомета була досить висока. Це було досягнуто використанням нової конструкції стабілізаторів. Нова граната була спробою розширити можливості даного типу зброї. Однак, судячи з результатів, досягли їх межі, що суперечило вимогам про більш високої дальності стрільби РПГ (до 400 метрів) при збереженні бронепробиваемости як у RPzB.54 / 1, а нова конструкція боєприпасу, лише незначно збільшивши пробивні здібності, зводила нанівець попередні досягнення в дальності стрільби. Гранатомети Hecht в бойових діях не застосовувалися, оскільки роботи з доведення цієї зброї до промислового зразка велися до травня 45-го року. Паралельно з цими роботами в 44-45 роках концерн Rheinmetall-Borsig відновив деякі науково-дослідні і дослідно-конструкторські роботи в галузі створення піхотного реактивного протитанкового зброї.

Взимку 1945 року дана фірма представила на розгляд HWaA новий комплекс зброї має великі перспективи. Комплекс складався з 105-міліметрового станкового протитанкового гранатомета Молот (Hammer), також відомого під позначенням Panzertod ( «Танкова смерть») і 3,2-кілограмової протитанкової кумулятивної гранати, що має початкову швидкість 450 м / с. Відсутність камери згоряння було особливістю нового боєприпасу. Велика вага зброї, що дорівнює 40 кг, і досить великі габарити стали причиною того що гранатомет встановили на треножний верстат, що сприяло хорошою стабілізації під час стрілянини. Гранатомет на дослідних випробуваннях показав відмінні результати при мінімальному розсіюванні. Так, наприклад, при стрільбі з діяльностей до 500 метрів все попадання лягали в ціль має розмір 1x1 м, (даний показник і сьогодні є досить високим). Конструкторам Rheinmetall-Borsig вдалося створити оптимальне поєднання бронепробиваемости, точності стрільби і ефективної дальності, маневреності і скорострільності. Однак труднощі, які були пов'язані з відпрацюванням нового виду зброї (заклинювання в каналі ствола кільцевого стабілізатора, оплавлення стабілізаторів, значний тиск і інші), не дозволили завершити роботи над перспективним зразком до травня 1945 року, коли було вже пізно. При цьому багато закладених в ньому концептуальні ідеї, були реалізовані в станкових протитанкових гранатомети післявоєнного періоду.

Лейтенант армії США готується вистрілити з німецького ручного протитанкового гранатомета Панцершрек (Panzerschreck, «гроза танків»)

В цілому ж, що виникли в вогні Другої світової війни, ручні гранатомети Panzerschreck RPzB.54 (RPzB.54 / 1) і Ofenrohr RPzB. 43 проявили себе як зброя великої потужності, грамотне використання якого на заключному етапі війни завдало в боях великої шкоди військам союзників.
