Живучи в божевільному темпі мегаполісів, городяни знаходять все менше часу для відпочинку. А вже якщо відпочивають, то відбувається це здебільшого пізно ввечері або вночі. Життя міста в темну пору доби виявляється не менш, а може бути, і більш жвавою. Нічне освітлення міста важливо для людей, оскільки вони хочуть бачити нічне місто таким же гарним, як днем. Вулиці, площі і будівлі більше не мають права ховати в темряві свою красу.
Історична довідка
■ Інформація про освітлення вулиць за допомогою штучного світла дбали ще стародавні римляни і афіняни, а святкове освітлення з нагоди коронаций і перемог стали проектувати приблизно з XVI століття. Нічне освітлення міста в якості архітектурного підсвічування налічує всього лише трохи більше 100 років, як і електричне світло. В кінці 1880-х в різних містах світу почали висвітлювати домінантні об'єкти на кшталт будівлі Гранд Опера в Парижі, статуї Свободи в Нью-Йорку, дзвіниці Івана Великого і веж Кремля в Москві. Найширокомасштабнішими полігонами для вивчення можливостей освітлення архітектури електричними джерелами світла стали всесвітні виставки, що проводилися у великій кількості на рубежі XIX-XX століть.
Кожен джерело світла в темряві - це свого роду «чарівна паличка», здатна надати простору несподівано камерне, затишне звучання, вихопити з мороку фрагмент будівлі, ділянка площею, створивши центр тяжіння буквально на порожньому місці, там, де на той немає ніяких архітектурних та містобудівних передумов. По-англійськи це властивість називають placemaking. Адже вночі все, що не освітлене, зникає в сутінках, навіть найкрасивіші ансамблі перетворюються в лякають примари. Тим дивніше, що жанр «зовнішнє архітектурне освітлення» з'явився не так давно, близько 120 років тому. Протягом усього XX століття велися пошуки в сфері декоративного освітлення міських об'єктів і ансамблів. Нові ідеї з'являлися з винаходом нових джерел світла і приладів, а також зі зміною панівних стилів в архітектурі і появою нових типологій будівель. Нічне освітлення міста як архітектурна підсвітка поширена повсюдно: в столичних мегаполісах і маленьких містечках за допомогою освітлення виділяються головні домінанти; декоративного підсвічування природно-ландшафтних комплексів також приділяється велика увага.
У деяких містах вже доводиться боротися зі світловим «забрудненням» неба, що впливає на тваринний світ. У зв'язку з цим найбільш відповідальні виробники, розробляючи прилади, продумують, як уникнути зайвого розпилення світла в атмосфері. Нічне освітлення міста та розвиток технологій в освітленні за останні десять років зробило крок далеко вперед. З'являються нові джерела світла, розширюються можливості по управлінню ними, мінімізується енергоспоживання, удосконалюються освітлювальні прилади.
В основі всього цього електротехнічного різноманітності знаходяться джерела світла, без яких не може бути освітлення як такого. Провідними світовими фірмами-виробниками джерел світла є Philips Lighting, Osram, General Electric Lighting, BLV. ВУкаіни є свої заводи: «Світлотехніка» в Лихославль, «Стелла» в Москві, Московський досвідчений світлотехнічний завод, Кадошкінскій електротехнічний завод, корпорація «Макском Електро».
Для вуличного, в тому числі і архітектурного освітлення, використовують досить багато різновидів джерел світла: лазери, люмінесцентні лампи, галогенні, ксенонові, неонові, натрієві низького тиску, натрієві високого тиску, металогалогенні, світлодіоди. Однак більшість з них володіє істотними недоліками. Звичайні люмінесцентні лампи іноді не працюють при мінусових температурах, галогенні лампи занадто часто перегорають (максимальний термін служби у них 4 000 годин), у натрієвих ламп низького тиску погане перенесення кольорів, неонові і лазери не дають достатнього світлового потоку і тому використовуються тільки в декоративних цілях. В результаті лише останні три джерела зі списку широко поширені, оскільки лідирують за якістю і техніко-експлуатаційними характеристиками, що впливає на область застосування.
Металогалогенні лампа (МГЛ) відноситься до типу газорозрядних джерел світла високого тиску. Світіння в ній виникає в результаті випромінювання суміші парів металу і продуктів розпаду галогенідів: талію, індію, натрію. Від використовуваної суміші залежить кольоровість світла. Ця лампа була створена на початку 60-х років минулого століття, а останнім її удосконалення сталося з введенням керамічного пальника. На сьогоднішній момент більшу частину установок архітектурного освітлення обладнають цими лампами, що забезпечують чудову передачу кольору, а існування компактних ламп даного типу дозволяє створювати світильники і прожектори невеликих розмірів.
Натрієві лампи високого тиску (НЛВД) також відносяться до газорозрядних ламп. Світлове випромінювання виникає в них при дуговому електричному розряді в парах натрію. Вони дають теплий жовтий світло, їх колірна температура наближена до колірної температури палаючої свічки. Втім, деякі фірми випускають такі лампи білого світла, що досягається шляхом підвищення тиску в пальнику, що супроводжується зменшенням світлового потоку. Їх основні переваги - високий коефіцієнт передачі кольору і економія електроенергії, завдяки яким вони дуже поширені. Крім того, їх видимий спектр найбільш помітний для людського ока, вони найкращим чином забезпечують орієнтацію для людини при мінімальній видимості вночі, в найгіршу погоду.
Світлодіод (LED) являє собою напівпровідниковий кристал, що світиться при протіканні через нього струму. Кольоровість його світла залежить від типу кристала і сили подається струму. До переваг світлодіодів відносяться механічна міцність, низьке енергоспоживання, мініатюрність і головне - тривалий термін служби, що дозволяє встановлювати їх в малодоступних місцях. Однак світловіддача діодів невелика, крім того, вони дороги при покупці, хоча, за словами фахівців, їх вартість окупається в процесі експлуатації. Поки світлодіоди тільки виходять на ринок. Сьогодні прийнято вважати, що це - майбутнє світлотехніки. Багато виробників освітлювальних приладів вже стали пристосовувати під них прилади, придумані для металогалогенних ламп.

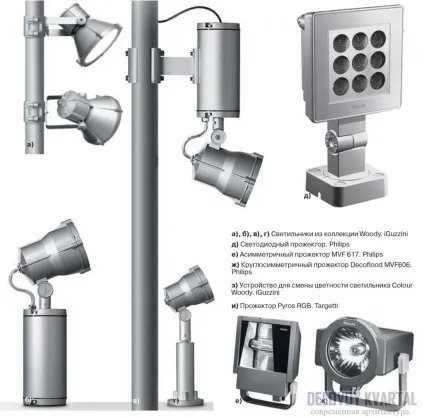

Випускаючи різні освітлювальні прилади, фабрики найбільше орієнтуються на три перерахованих вище джерела світла. Найбільш відомі іноземні виробники таких приладів, представлені на нашому ринку, - iteco, Osram (Німеччина), Zumtobel (Австрія), Torn (Франція), iGuzzini, Targetti, Martini, SBP (Італія). ВУкаіни освітлювальні прилади виробляють в основному ті ж заводи, що виробляють джерела світла. На сьогоднішній день вони поступаються закордонним конкурентам як в дизайні, так і в технологічності, але відрізняються невисокими цінами. Освітлювальні прилади можна систематизувати так само чітко, як джерела світла. Вони розрізняються за розрахунковою потужності і по використовуваних джерел світла. До речі, в одному приладі можливе суміщення декількох ідентичних чи різняться джерел світла.
Існують прилади спрямованого і розсіяного світла, причому перші, в свою чергу, розрізняються за вузькості променя і його спрямованості: симетричний він або асиметричний. Прийнято ділити освітлювальні прилади на вбудовуються в штучні поверхні, що вбудовуються в землю (грунтові), навісні, підвісні, на опорах. У своїх каталогах виробники виділяють в окрему групу прилади кольорового і цветодінаміческіх світла. Освітлювальний прилад - це комплект, що складається з безлічі різноманітних деталей, лише частина з яких обов'язкове, а решта можна підбирати в залежності від конкретних цілей і можливостей бюджету. Наприклад, досить складно включити газорозрядні лампи без використання пускорегулюючий апарату.
Раніше це були електромагнітні пристрої, тепер з'явилися електронні - дорожчі, але і краще працюють. В прилади, якщо є необхідність управління ними, вбудовуються спеціальні плати діммірованія, або зміни кольору. З метою надання, розподілу і зміни кольоровості світлового потоку необхідна певна оптика: відбивачі, лінзи, розсіювачі, кольорові фільтри. Тій же меті служать всілякі шторки і бленди, що обмежують світлову пляму. Є спеціальні аксесуари - для того, щоб не зліпити перехожих, і для кріплення приладів на різних поверхнях або їх вбудовування. Однією з найважливіших характеристик приладів, розрахованих на зовнішнє архітектурне освітлення, є ступінь захисту від впливів навколишнього середовища. Існує код захисту від проникнення пилу і вологи IP (Ingress protection).
Він являє собою дві цифри: перша - ступінь захисту від пилу, друга - від води. Чим більше цифра, тим вище захист. Цей показник завжди вказується виробником в каталозі. Найбільший захист потрібно для підводних і грунтових приладів. Останні потребують теплоізоляції, щоб на склі не кипів дощ і не плавилися підошви пішоходів. Від рівня захищеності залежить вартість: якщо фасадний світильник коштує € 120-200, то грунтовий - близько € 700. ускладненому варіанті світлового приладу є освітлювальний комплекс. Це може бути звичайна група з декількох приладів на одній несучої конструкції: рамі, балці, опорі, а може бути поєднання приладів з додатковими пристосуваннями. До останніх відносяться комплекси зі световодами. Вони не особливо яскраві, проте зручні для обслуговування через те, що світильник встановлюється в безпосередній доступності.
Оптоволоконная система нерідко використовується в ландшафтних проектах, оскільки сам світловод передає лише світло, а не електрику; відповідно, йому не потрібен захист від вологи. Як доповнення до функціонального освітлення в свята в місті застосовуються всілякі гірлянди, сітки і світлові шнури, також є світловими комплексами. Різні прилади і комплекси об'єднують в освітлювальних установках з єдиним електропостачанням і управлінням, які відповідають за светлостно-яркостное-колірну композицію.
В одній установці можливе використання декількох видів джерел світла і, відповідно, апаратури. Треба сказати, що сьогодні нормою вважається розробка відразу декількох режимів архітектурного освітлення для одного і того ж об'єкта, це відображено і в нормативних документах. Мінімум: буденне (більш економне) і святкове. Також можуть відрізнятися вечірній і нічний, сезонне; нерідко пропонуються градації і всередині цих розділів. Управління змінами забезпечується за допомогою комп'ютера, з диспетчерського пульта або з використанням більш простих блоків.
кольорові ефекти
Безпосередній супутник світла - колір. Хоча на сьогоднішній день вже існують джерела світла, що дають майже ідентичний денному колір світла, ніхто не хоче обмежуватися ними, адже для багатьох архітектурне освітлення - це своєрідний атракціон. Кольорові ефекти виходять завдяки використанню стаціонарних або змінюють один одного кольорових фільтрів, використання в одному приладі / комплексі джерел світла різної кольоровості, що включаються поперемінно, або спеціальних лінз, які переводять видиме світіння в різні області спектра. За рахунок використання кольору можна створювати різноманітні образи одного і того ж об'єкта / ансамблю. Тут працюють всі відомі закони впливу кольору на психіку людини: теплі відтінки дають відчуття затишку, золото - багатства, приглушені холодні відтінки створюють містичну атмосферу, яскраві чисті кольори викликають прилив енергії і відчуття свята.
Цветодінаміка, що прийшла в архітектурне освітлення зі сцени, і зовсім здатна перетворити об'єкт в щось живе. Для створення світловий динаміки використовують прилади з традиційними джерелами світла, що працюють на основі палітри CMYK, звані колорчейнджер, а також світлодіодні модулі з палітрою RGB. Вони здатні змінювати колір і яскравість світла, напрямок і кут променя. Основою світлодинамічний установки є програмована система управління, яка передає по кабелях, що йде до приладів, сигнали про включення, вимкнення, переміщенні фільтра відповідно до визначених протоколами (наприклад, DMX). Також управління може здійснюватися за допомогою радіосигналу, оскільки довжина кабелю безпосередньо впливає на силу сигналу.
основи светодизайна

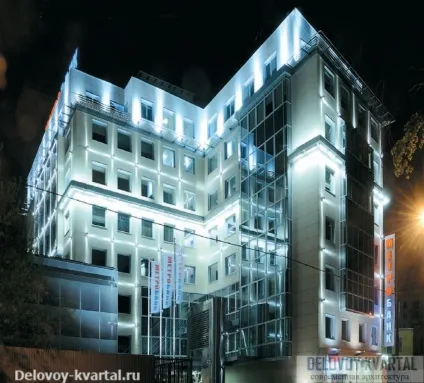

Сьогодні є два основних принципи взаємодії світла і архітектури. У першому випадку об'єкти підсвічують спрямованими на них прожекторами або іншими пристроями, і тоді люди бачать відбите світло. У цьому жанрі прийнято розрізняти акцентну і заливає підсвічування, що виділяють, відповідно, окремі елементи або створюють рівномірну освітленість всього об'єкта. Залежно від цього будівля або зберігає той же вид, що має в сонячний день (саме так освітлений Московський Кремль), або створюється принципово новий образ.
Нерідко при акцентного освітлення архітектурні елементи, вдень освітлювані сонцем зверху, підсвічуються знизу, в результаті чого з'являються незвичні тіні. Цікавий варіант підсвічування - світлова графіка. Вона хороша на великих поверхнях стін, позбавлених декору і акцентів. При такому варіанті використовуються світильники з вузьким оптичним блоком або установки, що проектують на поверхні будівлі будь-яку картинку. Правда, тут є ризик розмивання архітектоніки об'єкта. Другий, кардинально відмінний прийом освітлення - створення світиться об'єкта, особливо актуальний в разі «скляної архітектури» і здатний буквально дематеріалізувати об'єкти або їх частини, перетворюючи в стовпи світла.
Нічне освітлення міста. спеціалізація
Вартість повноцінного проекту найчастіше вважають в процентному співвідношенні від вартості обладнання (10-15%). Відповідно, вибираючи апаратуру дешевших виробників, можна заощадити, але на ринку світлових приладів ідея «дорожче - значить краще» в більшості випадків виправдовує себе. На українському ринку вже діє чимало спеціалізованих фірм. У них працюють в основному випускники світлотехнічних факультетів різних вузів (оскільки світлодизайну в нашій країні ніде не вчать); зрідка архітектори, які вирішили присвятити себе світу; промислові дизайнери, світлові інженери сцени і, як всюди, деяка кількість талановитих самоучок. Деякі фірми утворені при компаніях-дистриб'юторів обладнання, інші самостійні.
Велику популярність при підготовці столиці до 850-річчя отримали майстерня № 9 проектного інституту «Моспроект-3», керована в той час Миколою Щепеткова, і фірма «Светосервіс». Останнім часом з'явилося кілька цікавих проектів, виконаних фахівцями «Центру СВІТЛОДИЗАЙН» (illuminator group). Вельми ефектні роботи Лабораторії архітектурного і спортивного освітлення МНІІП «Моспроект-4». У Харкові працюють такі фірми як «Ленсвет», «Сарос», «Точка опори», в інших українських містах також чимало фахівців. Співпраця архітекторів та інженерів-світлотехніків з самого початку проектування дозволяє розробити найбільш ефективну систему освітлення, передбачивши місця розміщення обладнання і електропроводки, щоб вони залишилися непомітними, розрахувавши необхідні потужності, які врахують розробники електричного розділу проекту.
Адже під вуличне освітлення віддають лише той резерв, який залишається після розрахунку енергоспоживання всіх основних систем життєзабезпечення і безпеки. (Це питання досить актуальне: у багатьох містах не вистачає електрики, практикуються віялові відключення та інше). Якщо светодізайнери запрошують на стадії повної готовності проекту, а то і будівництва об'єкта, вартість втілення якої-небудь концепції архітектурного освітлення помітно зростає, нерідко в рази. Крім того, багато цікаві рішення стає просто неможливо реалізувати. Так, наприклад, при роботі на навісному фасаді необхідно закладати додаткове кріплення, розрахований на вагу приладів, який може перевищувати 3 кг. Архітектурний светодизайн - дивовижний феномен, на стику мистецтва і високих технологій. володіє власною магією, здатної перетворити звичайний міський пейзаж в щось феєричне, святкове, чарівне. Але доводиться констатувати, що потенціал светодизайна і світлових технологій в сучасній архітектурі поки розкритий лише наполовину, а в українських проектах - чи на чверть. Ми знаходимося на початку шляху, але все більшу кількість цікавих проектів дає підставу вірити, що ми рухаємося з темряви до світла. У нас ще все попереду, як в творчій сфері, так і в відношенні використовуваних технологій.
