Часто люди, що займаються будівництвом лазні стикаються з питанням про те як самостійно обкласти піч цеглою. При цьому більшість з них мали або невеликий досвід або його зовсім не мали. Не маючи великого досвіду пічної кладки не варто самостійно намагатися зробити справжню цегляну кам'янку або обкласти баню цеглою з конструкцією фільтрує або полум'яної банної печі.

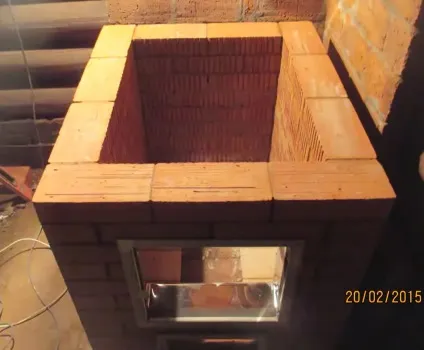

Як обкласти металеву піч у лазні цеглою

Оскільки в таких печах камені часто прогріваються більше 500-600 градусів, конструкція має багато складних моментів, опис яких складно знайти у відкритому доступі в інтернеті. Такі печі протягом тривалого часу працюють в умовах сильного перегріву і вимагають високої кваліфікації пічника, який зможе гарантувати не тільки надійність роботи печі кам'янки протягом багатьох років, але і повну пожежну безпеку У цій статті буде описаний спосіб як побудувати піч для лазні з прямим нагрівом яку здатний викласти початківець пічник має теоретичні знання і правила пожежної безпеки.

Технічні характеристики:

Розмір цієї печі становить 3 * 3.5 цегли в її підставі, висота приблизно 180 см.
Має бак для нагріву води ємністю 100 літрів.
Кам'яну ятати прямого нагріву вагою до 250 кг.
Рекомендований розмір парної для такої печі становить від 5 до 8 метрів площі статі.
Кам'янку для каменів з нержавійки товщиною 4 мм.
Зовнішній тепломісткий контур з червоного повнотілої цегли марки 150 товщиною 120 мм.
Для повної прогріву даної печі знадобиться до 2.5 годин часу і приблизно 18 кг сухих дров.
При цьому кам'янка з талькохлорита прогрівається до 400-450 градусів.
Сажа з каменів вигорає на 99%.
Бак з водою не має прямого контакту з вогнем але за час топки прогрівається з +5 до 80 градусів.

Виготовлення печі з можливістю приготування їжі

Можна передбачити як побудувати піч в баню з зоною для приготування барбекю, для цього необхідно передбачити паз в шамотном ядрі на рівні третього четвертого рядів, що надати можливість установки металевих полозів підставки, але якщо в цьому необхідності немає, для печі досить встановити звичайну дверку «Блезінского »заводу ДТ-3 або ДТ-4.

Як побудувати піч в баню

Нагадую, що підстава печі 3 * 3.5 цегли, робиться з повнотілої керамічної цегли, зовнішній контур з облицювальної цегли марки 150. Всередині можна використовувати бутовий цегла. Перший ряд печі викладається по всій площині основи підлоги.

Приступаємо до укладання другого ряду цегли. Також виставляємо кутові цеглини за рівнем. Далі з'єднуємо ці цеглини між собою укладаючи стінки контуру зовнішнього ряду. Також на цьому ряду у нас встановлена дверцята зольной камери. По краях від дверцята встановлюються обрізані цеглини довжиною близько 90 мм. Після чого починаємо укладати внутрішню частину другого ряду, тим самим у нас утворюється ніша зольной камери, точніше її підстава. У цій печі не використовується вторинне повітря, тому використовується колосник великої площі звідси велика площа зольной камери.

Для опалювальної печі колосник можна було робити в два рази менше, але для банної печі це критично тому кисню для горіння необхідно дуже багато. Продовжуємо кладку, третього ряду. При укладанні цегли використовується глиняно-піщаний розчин в даному випадку ніяких добавок не використовується. На четвертому ряді у нас перекривається кришка зольной камери. Для цього можна використовувати смужку нержавіючої сталі товщиною 4 мм. Відповідна розміром дверцята з випуском на 7 см.

Укладаємо п'ятий ряд, також для початку виставляємо кути з цегли.

На п'ятому ряду у нас утворюється ніша для установки пічної дверцята. Для даної печі ми використовуємо дверцята 380 * 380 мм. Можна використовувати скляну дверцята машини, оскільки ми говорили вище дану піч можна використовувати для приготування їжі.

Продовжуємо робити кам'яна піч для лазні своїми руками робимо кладку дев'ятого ряду. Товщина шва між цеглою не повинна перевищувати десяти міліметрів але не менше 4 мм. Встановлюємо рамку нашої топкової дверки. Яка виготовляється окремо з нержавіючої сталі. Для термоізоляції зовнішньої дверки використовується мулетокремноземістий повсть (калинова вата). Ідеальним для термоізоляції є матеріал під назвою Шіперс. Оскільки має в своїх характеристиках властивості більшого прогріву і термоізоляції. Укладаємо десятий ряд. Перекриваємо дверку.

Укладання шамотного ядра

Після кладки одинадцятого ряду утворюється зовнішній контур, далі приступаємо до укладання шамотного ядра. Для початку кладемо перший ряд на якому буде лежати колосник. Для цього нам необхідно розрізати шамотна цегла під кутом 22.5%. Зручно це робити на камнерезном верстаті, або на болгарки. Другий ряд нашого вогнетривкого ядра виконується кладкою цегли на ребро, цегла використовуємо ШБ-5. Розчин МЕРТЕЛЬ-28 заважати з водою або Мертель плюс 3% рідкого скла. Цегла у нас відрізається таким чином. щоб дрова і вугілля скочувалися на колосник і там догорали. Розмір цієї речовини повинен вийти приблизно 115 * 115 мм:

Верхня сторона 65 мм;
нижня 30 мм і зріз між ними.

У цьому ряду між цими цеглою повинен вільно поміщатися колосник з розмірами 440 * 220 мм. Необхідно укладати колосник з зазором в 5 мм. від стінки для можливості вільного розширення. Третій ряд вогнетривкого ядра викладається шамотним цеглі, укладається він на ребро. У цьому ряду робляться пази для приготування їжі. Якщо в цій печі ви готувати нічого не збираєтеся дані пази не потрібні.

Четвертий ряд також кладеться на ребро, зверніть увагу що між шамотною цеглою і зовнішнім контуром тимчасово встановлюється паперовий картон для розширювального шва товщиною не менше 10 мм.

Оскільки одним з мінусів цегляних кам'янок є повільний прогрів зовнішніх стінок і використання базальтового картону або креаліновой вати збільшують цей час. Для цих же цілей ядро викладалося цеглою на ребро, а не плазом. У п'ятому ряду ми перекриваємо вихід над топкової дверцятами шамотною цеглою зрізаним під кутом. У шостому ряду перекриваємо частину топливника плитою ШБ-4 її розмір 460-230-75 мм. Зверху на ній буде стояти металевий казан для нагрівання води.

Плита виконує кілька функцій:

По-перше оберігає метал від вигорання;
У других не остуджує топливник, що дозволяє вигоряти дров з більшим ККД і температурою;
По-третє вода в казані не почне кипіти завчасно прогріву печі.
По-четверте ця плита під час топки прогрівається до температури 700 градусів і має велику теплоємність, що дозволяє воді остигати повільніше, на наступний день після топки вода залишиться гарячою.

Інша частина ряду кладеться цеглою на ребро висотою 75 мм, щоб утворилася загальна площина.

Установка металевої кам'янки і бака для прогріву води

Після кладки одинадцятого ряду, для того щоб більш щільно встановити металеву кам'янку для каменів, необхідно прокласти тонкий шар креаліновой вати приблизно 5 мм. Далі встановлюємо цю камеру яка виготовлена з 4 мм. нержавійки. Така камера прослужить більше 10 років.
