Підключення до магістралі ПЛІ лінійного відгалуження і відгалуження до вводу здійснюється за допомогою ізольованих з'єднувачів (їх ще називають відгалужувальними зажимами) з проколюванням ізоляції.
З'єднання жил здійснюється в соединителе за рахунок проколювання зубцями контактних пластин ізоляції провідників і подальшого впровадження цих зубців в скрутку провідників. Зубці притискають дроти під дією сили стиснення, створюваної обертанням сривной головки затяжного болта.
Відмінними рисами цих з'єднувачів є:
- Немає необхідності знеструмлювати магістраль при виконанні електромонтером робіт з підключення відгалуження до магістралі, тому що затяжний болт з'єднувача ізольований від контактних пластин з'єднувача;
- Немає необхідності зачищати ізоляцію на підключається дроті і дроті магістралі, тому що на цих проводах, вставлених в з'єднувач, ізоляція проколюється зубцями контактних пластин з'єднувача під час затяжки болта;
- Електричний контакт в місці з'єднання двох проводів виходить надійним, тому що при затягуванні болта зубці контактних пластин проникають на певну глибину в тіло многожильного провідника і за рахунок великого контактного тиску забезпечують високу навантажувальну здатність контакту;
- Затягування болта з'єднувача можна вести звичайним ключем, не побоюючись пошкодження жили СІП від великих зусиль, тому що зусилля затяжки обмежується міцністю сривной головки на затяжному болті, яка зривається при певному зусиллі, достатньому для надійного проникнення зубців контактних пластин в тіло провідника;
- Немає необхідності одягати на змонтований з'єднувач додатковий герметизуючий кожух, тому що корпус з'єднувача виконаний з жорсткого ізоляційного матеріалу з вбудованим гумовим ущільнювачем, заповненим мастилом.
Перед проведенням монтажу відгалужувальних затискачів необхідно звірити на відповідність перетину з'єднуються проводів з характеристиками підготовлених до монтажу затискачів.
Наприклад, для магістралі ПЛІ з нульовим і фазними провідниками перетином 50 мм ² і відгалуження з двома провідниками перетином 16 мм ² Відгалужувальні затискачі типу Р2Х95 (P2R95) можна застосовувати, в той час як застосування затиску типу Р3Х95 в даному випадку не допустимо, тому що . він розрахований на провідник відгалуження перетином від 25 до 95 мм> ².
Для підключення вуличного світильника проводами перетином 2,5 мм ² до магістралі ПЛІ з нульовим і фазними провідниками перетином 35 мм sup2 або 50 мм sup2 можна застосувати затискачі EP95-13, хоча для магістралі з 35 мм sup2 є більш підходящі затискачі - EP35-13.
Правильний вибір Відгалужувальні затискачі - це один з факторів, що впливають на якість з'єднання проводів.
Для гарантованої якості з'єднання провідників необхідно використовувати всі технічні рішення, закладені в конструкцію відгалужувальних затискачів фірми "Тайко Електронікс".
Зокрема:
- Оголений кінець дроту відгалуження ретельно ізолюється за допомогою ковпачка, який попередньо вставляється в вушко знизу (їх дві - по одній з кожного краю ложа для відгалуження),
- Вирощують затискної болт строго за сривной головку, яка завдяки спеціальному циліндру гарантовано забезпечить необхідне критичне зусилля обертання, при якому головка зірветься.
Підключення виконується по черзі для кожного провідника лінії відгалуження.
Провідник магістралі виділяється з джгута ВЛІ і вставляється у відповідний проміжок Відгалужувальні затискачі, в інший проміжок вставляється провідник відгалуження до повного упору його в ковпачку.
Далі провідники закріплюються в затиску шляхом обертання сривной головки кріпильного болта за допомогою ключа на 8. 10 або 13 мм.
Зусилля обертання повинно бути рівномірним без прослаблених і поштовхів, це забезпечить якісне з'єднання зубців контактних пластин затиску з сполучаються провідниками, починаючи з моменту зриву головки на длитель ний період експлуатації.
На малюнку показаний зріз змонтованого проколюючого затиску.
Після першого затиску з кроком 15. 20 см на магістралі закріплюються інші відгалужувальні затискачі.
З зовнішніх сторін від крайніх затискачів на відстані від них 10. 15 см дроти магістралі стягуються і фіксуються за допомогою кабельних ремінців типу CSB або CSL.
Компанія "Тайко Електронікс" в кожну коробку з проколюють зажимами вкладає невелику пам'ятку, що дозволяє за малюнками виконати правильний монтаж проколюють затискачів.

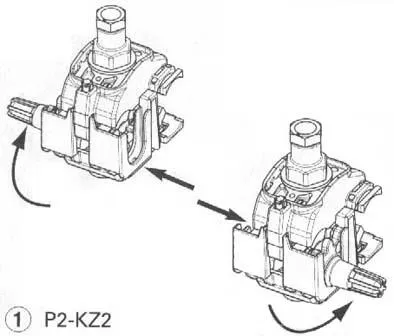

У затискачах серій P2X, P2R95 і KZ2- є два ложа для фіксації ізолюючого ковпачка, який одягається на кінець проводу відгалуження. Це дозволяє підготувати ковпачок (ввести його в ложе) для проведення відгалуження, що заводяться в затиск як зліва, так і праворуч від монтажника.
У затискачах серій P3X, P4X і KZ3-. KZ4- кінець дроту відгалуження заводиться в розкритий затискач і на нього одягається ковпачок.
В такому стані проколює затиск одягається на провід магістралі.

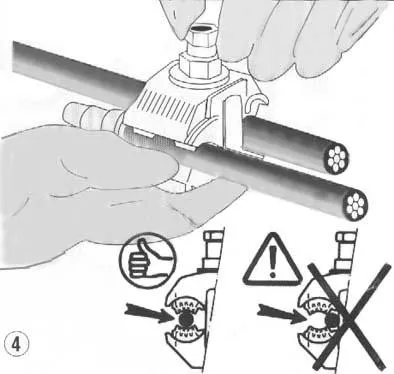

Попередньо пальцями обертанням головки стяжного болта (або гайки) половинки проколюючого затиску стягуються на обох проводах. При цьому слід простежити, щоб кожен з проводів збігався з віссю симетрії своєї контактної групи так, щоб не було зсувів в сторону від цієї осі, як показано на малюнку.

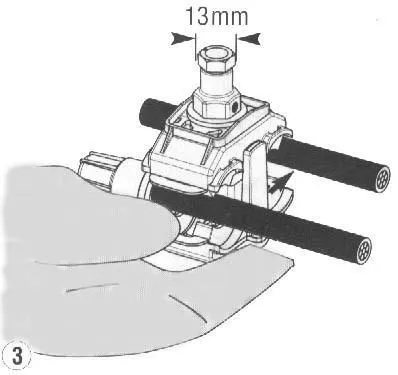

Ключем, повністю захоплюючим сривной головку стяжного болта, рівномірно виробляється затягування цього болта.
Затягування болта виконується до зриву головки, при якому забезпечується якісний і гарантований контакт проводів між собою за допомогою контактних пластин проколюючого затиску.
