Обертання барабана будь-якої пральної машини забезпечує електродвигун. У старих агрегатах перетворення електричної енергії в механічну, виконується за допомогою ремінних приводів, які приєднані до барабану і викликають його обертання.
види двигунів
Перш ніж усувати поломки електродвигуна пральної машини, необхідно визначити тип агрегату.
Для цього випускаються три сучасних типу двигуна, їх особливості представлені в таблиці:
Тип і фото двигуна
У конструкцію двигуна входять:
- статор;
- Колекторний ротор;
- Тахогенератор або генератор швидкості обертання;
- Алюмінієвий корпус;
- Мінімум дві щітки, для забезпечення контакту ротора з двигуном. Щітки поступово сточуються про колектор, це вимагає періодичної їх заміни.
У пристрої мотора: нерухомий статор і ротор, що викликає обертання барабана зі швидкістю до 2800 об / хв. Найчастіше несправність двигуна полягає в ослабленні крутного моменту, через це барабан стане захитався з боку на бік, не виконуючи повних обертів.
Безколекторний, інверторний або двигун з прямим приводом, розроблений корейським концерном LG.
У його будові, як і у асинхронного, тільки ротор і статор. Але принцип роботи його відрізняється. Привід безпосередньо приєднується до барабана. Це дозволяє виключити застосування з'єднувальних елементів, які є найбільш уразливими частинами моторів.
У корпусі змонтований тахогенератор або датчик Холла, який підраховує кількість обертів. Від перегріву пристрою, двигун захищає термопредохранитель. Кріпиться агрегат на чотирьох болтах з тильного боку бака.
Основні поломки колекторного двигуна
Перед тим, як визначити несправність електродвигуна пральних машин, слід уважно оглянути вузли. Але колись потрібно запустити двигун, і подивитися, буде він працювати чи ні.
Щоб запустити двигун потрібно з'єднати послідовно обмотки статора і ротора, а потім підключити до решти роз'ємів джерело змінного струму, напруга якого 220 Вольт. Якщо двигун починає обертатися, значить все добре. У цей час можна визначити, як безшумно він працює, виявити іскристі щітки.
Головні причини поломки електродвигунів пральних машин колекторного типу є:
- Зношеність щіток. Якщо пральній машині більше 10 років, щітки будуть сильно зношені, на що вказують сильні іскри від двигуна. При зносі щіток вони будуть невеликих розмірів, це видно відразу. Ціла деталь досить довга, без тріщин і відколів. Зношений елемент слід замінити. Вибирати щітки для заміни краще оригінальні, що збільшить термін служби двигуна після ремонту. Це не складний процес, його можна зробити своїми руками;
- Обриви в статорних і роторних обмотках. Оптимальним варіантом, для усунення несправності є заміна ротора або статора. Ціна перемотування двигуна може бути більше вартості нового елемента. Це пов'язано не тільки з перемоткою, а й необхідністю центрування вузла, щоб усунути його биття;

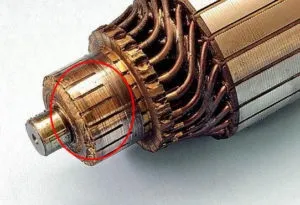

- Несправності ламелей колектора, через зношування або замикання в обмотках. Виконати діагностику зносу ламелей легко, як і щіток. При цьому потрібно оглянути колектор, після вилучення ротора з двигуна. Щітки двигуна починають іскрити через відшаровування ламелей, обриву підводить контакту, наявності задирок. Відшаровування ламелей відбувається при заклинювання ротора або виникненні межвиткового КЗ. Це призводить до перегріву агрегату. При обриві контакту в місці з'єднання з ламелью, повернути назад дроти досить складно.
- Знос підшипника. Якщо після перевірки видно биття, підвищена вібрація корпусу при роботі пристрою - підшипник слід замінити.
Найнеприємніше, коли якір стосується статора. У цьому випадку буде потрібно поміняти якір, або замінити статор і якір одночасно.

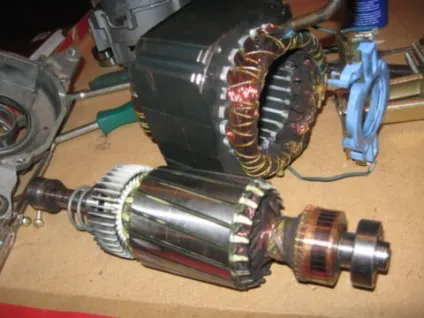

Основні елементи двигуна
Обрив в обмотках статора і ротора
Вузол установки щіток

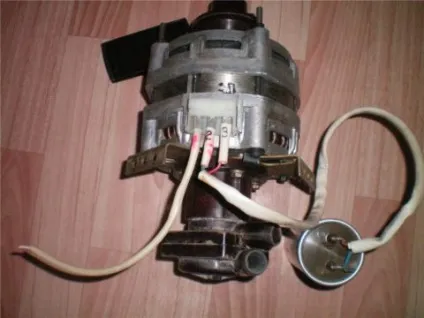

Несправності асинхронного двигуна
Існує кілька причин несправностей та їх діагностика для асинхронного двигуна, які об'єднані в таблицю:
Як замінити щітки в пральній машині
Навіть надійної і довговічною пральній машині Ардо, потрібен регулярний огляд, і заміна зношених деталей. Після 5 років роботи, можливо, буде потрібно заміна щіток мотора, які можуть втратити повноцінний контакт.
При виявленні несправності електродвигуна пральної машинки марки Ардо 1000, пов'язаної з заміною щіток двигуна, необхідно придбати такий набір інструментів і пристосувань:
Інструкція по заміні щіток двигуна:
- Знеструмлюється пральна машина;
- Звільняється місце біля задньої стінки агрегату, для зручності проведення робіт;
- Знімається задня стінка, після відкручування утримують її гвинтів;
Щоб визначити розміщення електромотора в пральній машині, необхідно знайти шків барабана, а потім двигун і приводний ремінь, який з'єднує їх. Ремінь знімається після піддягання його викруткою і прокруткою шківа.
- Перед витягуванням двигуна з машини, від нього відключається роз'єм електроживлення, откручиваются гвинти;
- Мотор знімається;
- Протирається або пилососиться двигун, який може покриватися графітової пилом, що заважає подальших процедур;
- Двигун тестується на наявність витоків і замикань на корпус. Робити це найзручніше за допомогою мультиметра;
- Знімається харчування з контактів власників щіток, натиснувши на них;
- Контакти витягуються з корпусу двигуна;
- Знос щітки визначається за розміром графічного ділянки: якщо його величина менше 5 мм, заміну слід робити обов'язково;
- Нова щітка притирається до колектора, установкою на нього наждачного паперу і прокрутивши кілька оборотів;
- Така ж процедура повторюється з другою щіткою;
- Двигун ще раз пилососиться;
- Мотор повністю збирається і встановлюється в пральну машину Ардо;
На цьому етапі приводний ремінь не потрібний. Просто машина запускається в режимі прання. Це необхідно зробити, щоб щітки добре притерлися до колектора двигуна.
- Приводний ремінь надівається на шків двигуна, а після цього на шків барабана;
- Пральна машина повністю збирається;
- Встановлюється і закріплюється задня стінка.
Таким же способом усуваються і несправності електродвигунів пральних машин tl.
Зняття двигуна з пральної машини
Відключення контактів від електродвигуна
Установка приводного ременя
Установка задньої стінки машини
Обрив і замикання статорних і роторних обмоток
При зменшенні потужності двигуна, можливо, сталося коротке замикання, між витками обмотки. При цьому барабан машини може перестати обертатися або обертатися повільно.
При зупинці двигуна, швидше за все, був обрив в обмотках статора. Це може статися при занадто сильному нагріванні корпуса мотора, причиною якого є коротке замикання в обмотках движка. При нагріванні двигуна до температури вище 90ºС, спрацьовує спеціальний захисний термостат.
Порада: Оптимальна температура для роботи електродвигуна не повинна перевищувати 80ºС.
Для перевірки наявності обриву в обмотках, можна використовувати тестер в режимі омметра, приєднаного до сусідніх ламелей. У різних положеннях вала між ламелями опір, поруч розташованих елементів, має бути однаковим - від 0,1 до 0,4 Ом.
Коротке замикання в обмотці двигуна може з'явитися при порушенні ізоляції. У цьому випадку знадобиться міняти весь двигун, або знову створювати обмотку, але це дуже складно. Замикання в двигуні може бути причиною і інших несправностей.
висновок
Маючи бажання і деякі навички ремонту побутової техніки, можна усунути несправність електродвигуна пральної машини атлант, або будь-якого іншого агрегату самостійно. При точної впевненості, що причина поломки машини в несправності двигуна, потрібно його демонтувати з машини, а потім проводити ремонтні роботи.
В цьому випадку, все залежить від конкретного мотора в пральній машині, де може розміщуватись різний тип агрегату.
