Не включається мультиварка причини і що робити

Пристрій і принцип роботи мультиварки

Перш ніж говорити про те, як усунути несправності мультіварок, ви повинні знати, що всі програми домашніх мультіварок є предметами комерційної таємниці підприємств виробників. Мультиварки базуються на установці двох датчиків, завдяки яким вони розуміють, що від них вимагається. Багато майстрів припустили, що всередині плати закладена пам'ять про температуру і тривалості окремих операцій і заданих програм. Завдяки цим даним йде програмування Тена (нагрівальний елемент). Датчики, встановлені в мультиварці:

Як випливає з вище написаного, для правильної роботи, мультиварці необхідно зняття показань з двох датчиків. Вони передають свій сигнал на клему управління плати за допомогою двох проводів. Як правило, сама плата встановлена ​​під панеллю кнопок. Наступною можливою несправністю може стати блок живлення. Для того, щоб упевнитися в тому, що він працює справно, необхідно підключити мультиварку до електромережі, в разі якщо хоча б один з індикатора підсвічується, з цього випливає те, що з Вашим блоком живлення все в порядку. В іншому випадку необхідно провести його заміну.

Управління мультіварок ділиться на механічне і сенсорне. Якщо в мультиварці встановлено механічне управління, то в друковану плату вбудовуються микропереключатели. Завдяки підрахунку кількості «замикань», мікросхема підбирає супутні параметри для виконання операцій. Все це функціонує завдяки всього лише одному проводку. Початок процесу виконання програми проводиться за коштами передачі всього лише одного сигналу. Однак для цього необхідно задіяти велику кількість плат контролю функціонування, встановлених в мультиварці. Сигнал є постійним і необхідний для включення або відключення транзистора. Завдяки стабілізатора напруги, на контактних полях не може відбуватися перенасичення.

Імпульсний джерело живлення

Детально поговоримо про те, як саме він влаштований. У його конструкцію входить трансформатор, попередньо обмотаний ізоляційною стрічкою, для того, щоб контакт не відвалювався, його зрідка заливають компаундом. Для того щоб уберегти трансформатор від вхідних пульсацій, в конструкції передбачений вхідний фільтр. Сама мультиварка НЕ ​​створює пульсацій. У трансформаторі передбачена установка двох обмоток паралельного з'єднання. Застосування двох обмоток підвищує надійність пристрою.

У разі якщо мультиварка не включається, необхідно зробити виміри опору трансформатора, не обов'язково проводити розбирання пристрою, так як в розібраному стані реле розімкнуте. Опір між виделкою і вхідними клемами має бути низьким. За трансформатором слід двухперіодне випрямляч з чотирьох діодів. Після нього в блоці живлення передбачений додатковий фільтр з найбільшого резистор з конденсатором. Далі встановлюють емітерний повторювач зі стабілізатором і резистором, який призначений для вибору робочої точки.

Обов'язково зверніть увагу на невеликий проміжок подвійний дроту, яка знаходиться в районі запобіжника. Дана частина конструкції відповідає за подачу струму 220В в пристрій, з'єднуючись з реле. Основна плата встановлюється в пристрій елементами вниз, в разі якщо струм перевищить граничне значення, мідний дріт просто розплавиться і стече на дно агрегату, яке абсолютно незахищені від цього. Якщо при витяганні головною плати, ви помітили даний ексцес, то це означає, що десь всередині пристрою сталося коротке замикання. Дані пошкодження можу свідчити про втрату працездатності нагрівального елементу мультиварки. Але не варто відразу ж братися за відновлення перемички.

При вимірі опору Тена його робоче значення коливається в районі 30 Ом.

Для перевірки працездатності реле, необхідно підключити пристрій до електромережі та включити будь-яку з попередньо встановлених програм на мультиварці. Якщо під час того як пристрій включається стався клацання, то це сигнал до того, що все в порядку, в іншому випадку необхідно поетапно провести заміну реле і схеми управління. Для того, щоб діагностувати проблему останньої, необхідно на середню клему (транзистор) по білому проводу подати напругу. Після чого зробити вимір вихідної напруги. Однак варто зазначити, що виробники люблять заливати все компаундом, тому будьте обережні.

Розглянемо випадки поломки термозапобіжника

Що ж собою являє термопредохранитель? Це невеликий циліндричний відрізок дроту, який за своєю зовнішньою формою може нагадати Вам резистор. Температура спрацьовування пристрою дорівнює 170 ° за Цельсієм, а струм коливається від 10 до 15 ампер, в залежності від встановленого елемента. У разі виходу одного з параметрів понад норму, відбудеться перегоряння термозапобіжника, який розриває електричний ланцюг, і призупиняє роботу пристрою.

Ви могли поставити собі за мету виготовлення такого запобіжника власноруч. В першу чергу, не варто заперечувати, що дані вироби прості у виробництві, проте з цього випливає, що і ціна на них буде досить низькою. По-друге, бажано встановлювати саме оригінальні елементи. Заводський екземпляр має певні фіксовані характеристики, прорахованими на виробництві спочатку, а екземпляр, виконаний власноруч, може мати відмінні від нього характеристиками, що може привести до поганих наслідків. У гіршому випадку використання саморобної деталі може закінчитися для Вас пожежею.

Процес заміни термозапобіжника

Дістатися до місця розташування даної деталі не надто складно, для початку необхідно витягти каструльку з порожнини пристрою. Під нею ви виявите металевий елемент схожий на гриб, «ніжка» якого притягнута пружиною. Під нею і знаходяться термозапобіжника, зазвичай їх встановлюють кілька штук і прикривають їх кембриками.

Кембрік - це пластмасовий провідний елемент ізоляції, в більшості випадків білого кольору, службовець для захисту місць з'єднань різних компонентів і ділянок.

Для визначення цілісності і працездатності одного або декількох елементів, необхідно скористатися мультиметром. Знімати деталь не потрібно, після виявлення несправності усуньте її по вище наведеним прикладом.

Трохи про Редмонд

Мультиварка Редмонд так само має термозапобіжника, службовці в якості захисту пристрою від перегріву. Дані деталі відмінно справляються з покладеною на них функцією, проте існує одне дуже вагоме АЛЕ - вони здатні зробити це всього лише один раз. Після цього вам доведеться звернутися за допомогою фахівця в сервісний центр. Наведемо витяг з гарантійного талона компанія Redmond: «виріб з наявністю теплових та інших пошкоджень, що виникли внаслідок неправильної експлуатації пристрою не є гарантійним випадком». Так як нерідко трапляється, коли власники включали пристрою без каструльки - це досить важливо знати. Однак, встановлених на пристрої кнопка, яка за ідеєю повинна запобігти включення пристрою без неї, але вона в компанії Редмонд не працює просто.

Якщо Ви по необережності або забудькуватість не встановили каструльку на місце і насипали туди інгредієнти, налили необхідну кількість рідини і забули відключити пристрій з мережі, а після за допомогою паперових рушників видалити всю вологу і їжу, проте пристрій перестало працювати, на думку виробників, вина буде лежати на Вас. Обґрунтовано це тим, що на потрапляння в порожнину пристрою даних речей не поширюється гарантія, і Вам доведеться оплатити дорогий ремонт з власної кишені.

мікросхеми пристрою

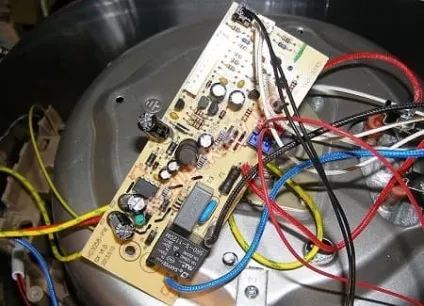

У типових моделях встановлюють дві електронні плати:

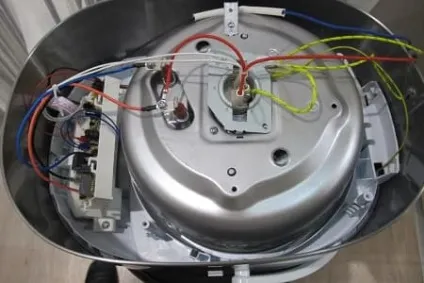

Друга знаходиться на днище пристрою, а ось щоб дістатися до місця розташування першого пункту, доведеться трохи помучитися і повністю розібрати пристрій, демонтувавши при цьому внутрішню циліндричну поверхню.

Після того, як Ви все розібрали, необхідно вивчити плати на наявність:

• відколів;
• почорнілі резистори;
• порушення паяльних швів;
• роздувся конденсатори;
• і нагар.

У разі виявлення подібних дефектів необхідно здійснити заміну елементів на нові. Відновлення порушеної пайки не повинно викликати у Вас особливих труднощів. Необхідно провести процес відновлення доріжок, шляхом їх зачистки за допомогою лудіння пошкоджень і нульовий шкіркою. Можливо, вам доведеться додати кілька перемичок, які Ви зможете змайструвати з ніжок резисторів. Після виконання всіх операцій необхідно покрити все лаком, для забезпечення захисту пристрою від протікання і впливу кисню.

Якщо у вас не включається мультиварка не варто відразу стрімголов нести її в сервіс. Всі поломки найчастіше обумовлені неправильною експлуатацією пристрою. У разі, коли Ви правильно експлуатуєте пристрій воно здатне пропрацювати довгі роки і спростити вам життя. Для того, щоб усунути всі неполадки необхідно дотримуватися вищеописаної інструкції і володіючи здоровим глуздом, Ви з легкістю зможете полагодити мультиварку. Однак пам'ятайте, якщо ваш пристрій знаходиться на гарантії, то краще за все звернутися в сервісний центр.
