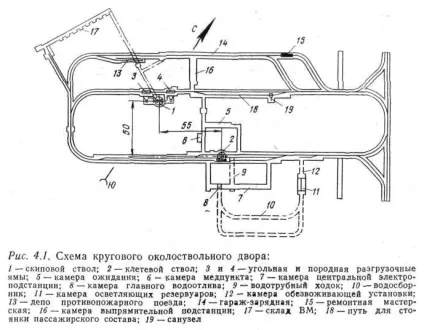

При розтині шахтного поля стовбури проходять на заздалегідь встановлену глибину до відкатувального горизонту, де проводять ряд горизонтальних протяжних виробок і камер. Протяжні вироблення безпосередньо з'єднують з шахтними стовбурами і використовують для транспортування вугілля, породи, матеріалів, а також для пропуску повітря і пересування людей. Для установки електричного і механічного обладнання, ремонту електровозів, для обслуговування робочих споруджують камери, які з'єднують з виробками ходками. Сукупність протяжних виробок і камер, розташованих біля шахтних стволів. призначених для обслуговування підземного господарства, називають приствольним двором (рис. 4.1).

Навколостовбурні двори призначені для зв'язку між шахтними стовбурами і виробками, розкривають пласти. Вони є свого роду станцією, на яку надходить вантаж, який підлягає видачі на поверхню, і з якої відправляються склади порожніх шахтних вагонеток. матеріали та обладнання до робочих ділянок. Вироблення околоствольного двору відносяться до капітальних. Термін їх служби при способах розкриття, які не передбачають поглиблення стволів, дорівнює часу відпрацювання запасів шахти. У випадках, коли стовбури поглиблюють, навколостовбурні двір використовується протягом часу відпрацювання горизонту. Закріплюють навколостовбурні двори такими видами кріплення, які не вимагають істотного ремонту протягом усього терміну служби: бетоном, металом, збірним залізобетоном, а окремі сполучення - залізобетоном. Є багато типів околоствольних дворів. Раціональними з них вважаються такі, пропускна здатність яких забезпечує видачу всього добутого вугілля на поверхню відповідно до прийнятої потужності шахти з резервом в 1,5 рази. Крім того, вони повинні забезпечувати умови для доцільною компонування технологічного комплексу шахти, простоту маневрів з навантаженими і порожніми складами із застосуванням засобів механізації, відсутність зустрічних вантажопотоків по одному і тому ж шляху, а також мати мінімальну кількість обслуговуючого персоналу. За основний напрямок відкатних виробок околоствольного двору приймають гілка клітьового ствола, яка збігається з напрямком осі клітей, а гілка скіпового ствола і обгонні вироблення розташовуються переважно паралельно клітьовою гілки. Основні відмінні ознаки околоствольних дворів: розташування клітьовою гілки по відношенню до магістральної виробленні (паралельні, перпендикулярні, діагональні); число напрямків підходу вантажів; характер руху вагонеток. Розрізняють навколостовбурні двори кругові (шахтні вагонетки входять і виходять за межі околоствольного двору однієї і тієї ж лобовій стінкою), Челнокова (вагонетки входять одній лобовій стінкою, виходять інший). У Челнокова приствольних дворах вугілля може транспортуватися не тільки в вагонетках, а й конвеєрами і безпосередньо надходити в бункер скіпового підйому. Породу, матеріали та інші вантажі перевозять в вагонетках або монорейковим транспортом. Найбільшого поширення набули кругові навколостовбурні двори з перпендикулярним або паралельним розташуванням транспортних виробок по відношенню до головного магістральному штреку або квершлагу (рис. 4.2).

Навколостовбурні двори з круговим рухом шахтних вагонеток можуть бути з двостороннім (див. Рис. 4.1) або одностороннім надходженням складів. В останньому випадку навколостовбурні двір, в якому вантажна гілка головного стовбура є продовженням квершлагу, називається петльовим. Вибір типу околоствольного двору визначається цілою низкою чинників, в тому числі: кутом падіння пластів, їх числом і відстанню між ними, способом розкриття шахтного поля, а також стійкістю гірських порід, в яких передбачається споруджувати навколостовбурні двір. Крім того, враховується економічність прив'язки того чи іншого типу околоствольного двору до конкретної схемою розкриття. Мінімальний його обсяг досягається в тому випадку, коли клітьового гілка є одночасно частиною магістральної вироблення.
