Навантажувач на саморобний міні-трактор своїми руками

Купуючи будь-яку сільськогосподарську техніку, кожен господар цілком резонно прагне використовувати її для виконання широкого спектру завдань. Надзвичайно широку популярність сьогодні придбали трактори, які дозволяють виконувати найрізноманітніші роботи, починаючи від земельних і закінчуючи будівельними.

Однак далеко не завжди можна купити такий мінітрактор в комплектації з навантажувачем, вартість якого окремо досить висока. В такому випадку виготовлення даної деталі самостійно може стати справжнім порятунком, оскільки дозволить використовувати транспортний засіб для переміщення різних сипучих будівельних матеріалів.

З чого почати?

Щоб самостійно виготовити навантажувач на саморобний міні-трактор слід взяти до уваги модель самого транспортного засобу, оскільки від цього буде залежати вага навісного агрегату. Крім цього необхідно знайти схему, яка відображатиме механізм підйому ковша на певну висоту і управління ним з кабіни трактора. З огляду на достатню складність такого механізму, до виконання даного завдання слід підійти дуже відповідально, ретельно продумавши конструкцію на папері.

Щоб не винаходити велосипед, краще за все взяти за основу підйомний механізм, який використовується на багатьох моделях вітчизняних тракторів. Сама конструкція складається з 3 основних частин:

1. Власне ковша.
2. Механізму гідравлічного підйому.
3. Системи кріплення навантажувача до міні-трактори та висновок елементів управління всередину кабіни.

Поетапне виготовлення всіх елементів конструкції

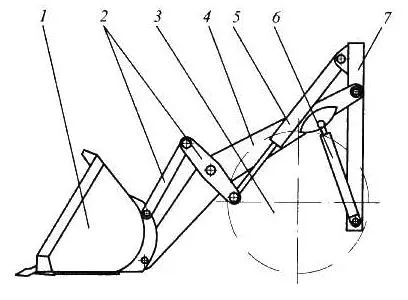

Для початку слід виготовити навантажувальний ковш (1), який можна виконати з декількох сталевих пластин, товщиною не менше 6 мм, зварених під потрібним кутом. За заданими розмірами необхідно зварити бічні елементи, а вздовж нижньої поздовжньої частини - гребені, які будуть добре захоплювати сипучі будівельні матеріали різної фракції. Після приступаємо до виконання найбільш складного механізму - системи гідравлічного підйому, для чого нам знадобляться наступні елементи:

• 4 важеля (2) - тут найкраще застосувати квадратну трубу відповідного перетину, в якій необхідно виконати отвори під з'єднувальні втулки;
• стріла (4) - виготовляється з П-образного швелера і кріпиться з одного боку до нижньої частини ковша, а з іншого - до рами минитрактора;
• гідравлічні підйомники (5,6) - їх найкраще придбати готові, які можна знайти на ринку транспортних деталей для тракторів.

Крім цього для даного механізму також знадобляться втулки, штирі, кронштейни, перехідники та з'єднувальні пальці, які слід послідовно зібрати і скріпити між собою. Дуже важливо щоб саморобний фронтальний навантажувач для минитрактора мав правильний центр ваги, що дозволить уникнути випадкового перекидання через перевагу. На ескізі під цифрою 3 зазначено місце розташування колеса транспортного засобу, що дозволить правильно зорієнтуватися в системі розташування навантажувального механізму щодо самого трактора.

Ключові висновки

При виконанні всього комплексу робіт дуже важливо дотримуватися необхідні пропорції, оскільки найменша неточність може призвести до непрацездатності механізму. Для цього з самого початку слід уважно підійти до проекту, точно розрахувавши розміри всіх деталей. Використовувані елементи слід виконувати з міцних матеріалів, які бажано обробити антикорозійним складами. Таким чином зробити навантажувач для минитрактора своїми руками цілком реально, для чого буде потрібно лише уважність і навички роботи зі слюсарним і зварювальним інструментом.
