Направляюча для дрилі

Переважна більшість сверловок електричним дрилем в вертикальному або горизонтальному положенні виконується з фіксацією інструмента двома руками і додатковим упором однією або двома ногами. Просвердлити так одно-два отвори виходить досить просто. Але якщо буде потрібно свердління пари десятків отворів, або виконати сверловку в металі під кутом, без використання кондуктора або направляє для дрилі зробити точний отвір дуже складно.

Конструкція подає устрою для дрилі

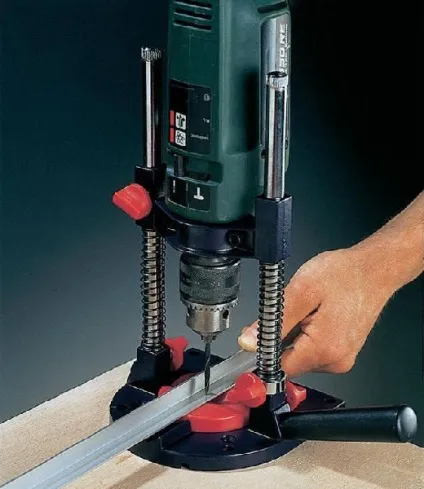

Будь-яка направляє приставка для дрилі призначається, насамперед, для того, щоб зробити положення електроінструменту, в першу чергу свердла, максимально жорстким і стійким. Приставка хорошої якості, навіть з урахуванням того, що дриль доводиться притискати руками, забезпечує прямолінійне переміщення свердла без перекосів.

Конструкція напрямної системи складається мінімум з чотирьох елементів:

Підстава або опорна п'ята, виконана у вигляді кільця або плити. П'ята служить для опори всієї конструкції приставки з електроінструментом. Це може бути стільниця робочого столу, стіна або будь-який плоский предмет, в якому передбачається виконати свердління;
Вузол захоплення або кріплення дрилі, зазвичай складається з одного кільцевого хомута або двох притискних планок. Захоплення кріпиться на вертикальних стійках за допомогою рухливих втулок, що забезпечують плавне ковзання вузла кріплення в вертикальному напрямку;
Стійки або жолоби, зафіксовані на опорній плиті в вертикальному положенні. Завдяки напрямних планок електрична дриль, закріплена в захопленні, може переміщатися строго прямолінійно;
Пружини і стопори, які використовуються для обмеження величини переміщення по напрямних планок.

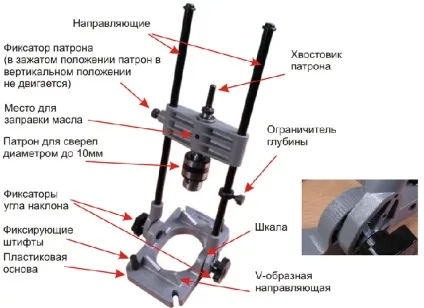

Залежно від моделі приставки, в конструкції може бути встановлена одна або дві напрямних стійки, використовуватися важіль і навіть внесений патрон для затиску свердла зі своїм вузлом обертання типу 00.

Важливо! Напрямні системи з виносним патроном дозволяють отримати максимальну точність сверловки отворів, тому їх нерідко використовують для свердління дуже тонкими, менше 1 мм свердлами з карбідної кераміки.

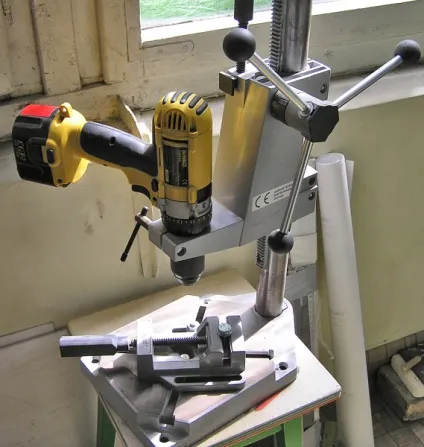

Системи з важільним або гвинтовим приводом застосовуються тільки в настільних системах, виготовлених зі сталі та алюмінієвих сплавів. Застосування важеля для сверловки дрилем погіршує точність отвору, але дає можливість з максимальним комфортом виконати отвори в твердих і в'язких матеріалах.

Пристроєм і зовнішнім виглядом напрямна приставка дуже нагадує настільний свердлильний верстат спрощеної конструкції. На відміну від останнього, в направляючої приставці в якості робочого привід використовується електродриль, тому вона розрахована на високу мобільність і можливість виконувати свердління в стінах, в трубах, лутка і коробах дверних блоків, всюди, де необхідна підвищена точність позиціонування отвори.

Особливості вибору направляючого пристрою для дрилі

На сьогодні існує досить велика кількість моделей напрямних для електричної дрилі. Умовно їх можна розділити на три основні класи:

Пристосування професійного і напівпрофесійного якості;
Приставки для дрилів домашнього використання і саморобні конструкції;
Недорогі бюджетні напрямні для дрилі.

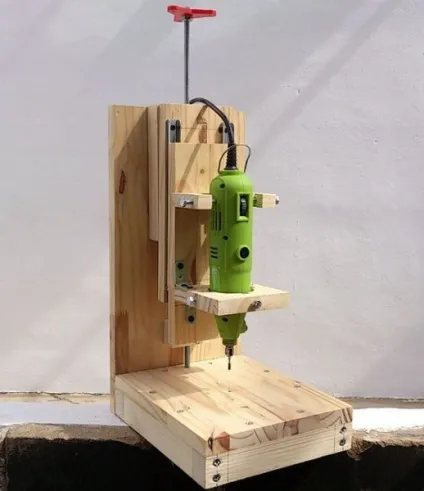

До відома! Як показує практика, окремі екземпляри саморобних напрямних, зібраних для дрилі своїми руками з металу і дерева, показують непогані результати по точності сверловки.

При сумлінному виконанні всіх вимог по збірці і точності установки напрямних куточків приставка з гвинтовим приводом дозволяє виконувати сверловку і деякі фрезерувальні операції по дереву і м'яким алюмінієвих сплавів з хорошою точністю.

Щоб забезпечити максимальну жорсткість корпусу, з'єднання окремих вузлів виконується за допомогою болтів і посилюється сталевими ріжками.

Напрямні системи для дрилі підвищеної точності

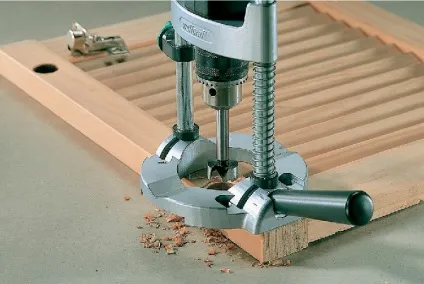

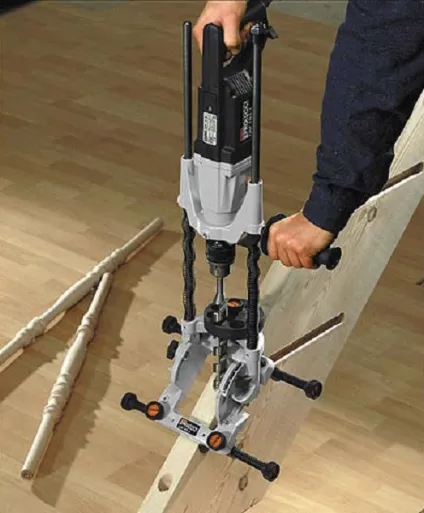

Системи професійного класу призначені, перш за все, для навісної обробки дерев'яних щитів і полотна, наприклад, дверних стулок, коробів, збірки гвинтових сходів з бруса і дошки. Наявність струбцин і можливість нахиляти дриль з направляючими санчатами практично під будь-яким кутом дозволяє свердлити і фрезерувати отвори найскладніших конфігурацій.

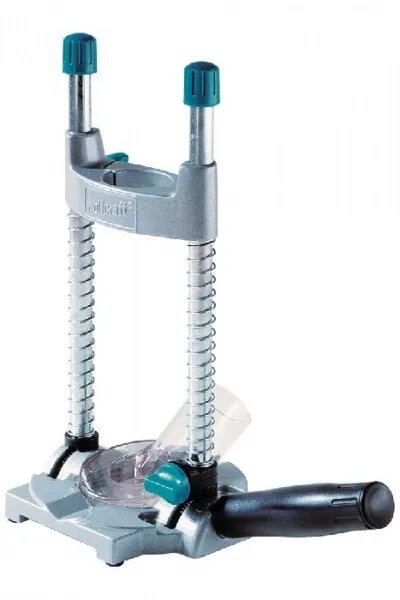

Як приклад можна привести модель «Tecmobil Wolfcraft». На відміну від більшості пластикових і алюмінієвих приставок, ця модель виготовляється з модифікованого чавуну. Це означає, що ресурс всієї конструкції і окремих її вузлів може досягати 15-20 років без обмеження кількості сверловок. Мало того, чавунна стійка виготовляється з високою точністю сполучення всіх деталей, тому мінімальна точність сверловки отворів становить усього 1 мм. Точне попадання в 0.3 мм можна отримати індивідуальним настроюванням пристосування.

Висота приставки 298 мм, діаметр основи 140 мм. Вага моделі 1 кг. Наявність ковзають кутових шарнірів дає можливість відхиляти раму з дрилем щодо заснування на будь-який кут в межах 45 о. Для свердління особливо «пилять» бетонних стін пристрій укомплектовано спеціальною приставкою для підключення пилососа.

Бюджетні версії напрямних систем

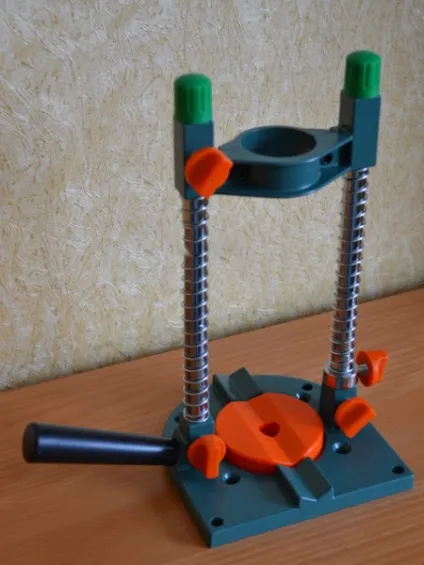

Направляюча для дрилі «Калібр 96302» може послужити в якості типового зразка недорогий бюджетної моделі пристрою для електричного інструменту. Головним її перевагою є невисока ціна - всього 690 рублів, і максимальна простота конструкції.

Приставка оснащена двома стійками з хромованого металу висотою 20 см, встановленими на пластикову основу. Отвір в центрі пластикової п'яти діаметром 75 мм дозволяє використовувати циліндричні і кільцеві свердла для вирізки коробок в бетоні для установки електричних розеток.

На направляючі трубки одягнені дві пружини, що забезпечують після закінчення сверловки зворотний відкат дрилі на робочу висоту. У бічній частині п'яти є ручка для притиснення направляючої до оброблюваної поверхні.

Положення ручки надто наближена до нижньої площини п'яти, тому утримувати пристосування можна тільки чотирма пальцями, а не повною пензлем. Приставка має малу вагу, що дозволяє легко використовувати її під час свердління дрилем навіть на витягнутих руках. У модифікації «963022» існує можливість виконувати сверловку під кутом до поверхні.

У більшості випадків калібр показав себе, як простий і надійний інструмент.

Китайський варіант направляючої для дрилі «KWB 7784» по влаштуванню і параметрам дуже схожий на конструкцію «Калібру 96302». Основна відмінність полягає в якості виготовлення. За відгуками користувачів, напрямна для дрилі «KWB» в середньому витримувала до 20-30 сверлений без поперечного навантаження. З появою люфту в з'єднаннях направляє пристосування швидко втрачала жорсткість, і стійко направляти дриль ставало практично неможливо. Швидко ламаються фіксатори і виходять з ладу трубки, пресовані з порошкового сплаву.

висновок

Система напрямки робочого інструмента дрилі хорошої якості дозволяє зменшити кількість неправильно просвердлених отворів і пазів практично до нуля. До цього необхідно додати збережені свердла, які нерідко ламаються саме при неправильному навантаженні свердління похилих отворів або обробці особливо в'язких матеріалів. В цілому просте і невибагливе пристрій може серйозно спростити роботу в найскладніших ситуаціях.
