Налаштування супутникової антени
Далі, ми розглянемо настройку ресивера, на прикладі установки на супутникову антену кругового конвертера, у якого тільки один гетеродин, тобто, однодіапазонні конвертер (Фото 6).
Фото 6 Параметри супутникового конвертера зазначені на його упаковці.
В принципі, тут, все те ж саме, тільки, ще простіше. Так як, у що наводиться мною прикладі конвертера, гетеродина не два. як в попередньому, а один. А значить, треба вказувати тільки одну частоту (Фото 7).
Фото 7 Вступ параметри одно-діапазонного конвертера, у якого, один гетеродин.
Вводимо параметри цього кругового конвертера, в супутниковий ресивер:
Тип низько галасливого блоку (конвертера):
- У цій моделі супутникового ресивера, в меню настройки супутникової антени «Установка антени», немає заздалегідь готового пункту для даного типу конвертера. Тому, тут я виберу значення «Нормальний», так як, це дозволить ввести частоти гетеродинов, вручну.
Частота LNB 1: Тут треба прописати значення частоти одного єдиного гетеродина цього конвертера.
- Дивимося на параметри зазначені на упаковці конвертера.
- І вводимо число «10750», тобто частоту цього гетеродина в мегагерцах (МГц).
LNB Fred. 2: Тут треба прописати значення частоти верхнього гетеродина конвертера.
- В місце частоти, верхнього гетеродина, можна вказати будь-який числовий параметр, в даному випадку, це значення не має, для наочності, що даний конвертер з одним гетеродином, я вписав п'ять нулів, «00000» (Фото 8).
У однодіапазонні конвертері, відпадає потреба в перемиканні гетеродинов, тоновим сигналом «22 КГц». адже навіщо їх перемикати, якщо гетеродин всього один.
На закінчення обговорення пункту меню ресивера «Установка антени», я приведу приклад налаштування супутникової антени в ресівері №2 (Фото 8).

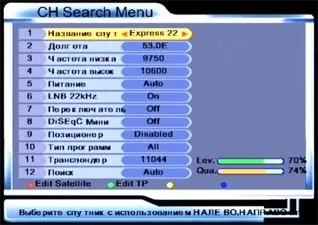

Фото 8 Меню настройки супутникової антени і вибору транспондера.
Меню настройки супутникової антени. супутникового ресивера №2, дещо відрізняються від попереднього. У цьому приймачі, виробники вирішили трохи об'єднати меню настройки супутникової антени і вибору транспондера.
Я не буду розглядати схожі параметри, тут думаю і так зрозуміло. Останні три пункти, я поки пропущу, тому що, вони відносяться до параметрів транспондерів, і ми розглянемо їх пізніше. Зупинюся лише на важливих відмінностях для меню «Установка антени» даного ресивера від попереднього.
Зверніть особливу увагу, на п'ятий пункт меню. Тут вказується, чи буде подано харчування на ваш конвертер. Для чого відключати харчування конвертера? Запитаєте Ви. Адже якщо на нього, не буде включено напруга, то, ні про яке прийомі супутникового сигналу мови бути не може.
Так, дійсно приймати Ви нічого не зможете, але уявіть собі такий варіант. У вас одна супутникова антена з конвертером, у якого один вихід, і два ресивера, кожен з яких коштує в різних кімнатах. Як підключити два приймача до однієї супутникової антени?
Як я вже згадував на попередніх сторінках, у практично будь-якого супутникового ресивера є так званий прохідний вихід (Фото 9 і Фото 10), ось через нього, і підключається другий ресивер.
Фото 9 Вхід супутникової антени і прохідний вихід ресивера №1.
Зверніть також увагу, у цих двох ресиверів, розташування цих двох роз'ємів, будуть дзеркально протилежні.
Фото 10 Вхід супутникової антени і прохідний вихід ресивера №2.
Тепер, нам треба підключити два ресивера послідовно. Припустимо ресивер №1, безпосередньо підключений до супутникової антени. А ресивер №2, через прохідний вхід першого (Рис. 3).
Мал. 3 Схема підключення супутникової антени на два ресивера.
Перший ресивер, тут буде ведучим, тобто як би головним, з нього буде йти харчування і управління конвертера. Другий, ведений, буде тільки приймати сигнал. Тому, в даному випадку, опцію «Харчування», в ресівері №2, треба переключити в положення «OFF» (вимкнено), тобто встановити, щоб напруги в коаксіальний кабель, призначене для роботи конвертера (так як він живиться від першого ресивера). Якщо цього не зробити, то давайте уявимо, що при цьому буде відбуватися.
