У нас чергове оновлення - до філії приїхала партія універсальних WiFi-роутерів ZTE ZXHN H108N з емблемою Ростелеком. Пошукавши по ньому інформацію в Інтернеті, я виявив, що ця модель поставляється багатьом провайдерам, але вже під іншими брендами: Промзв'язок, HOL, Movistar і TTNet. Хоча інформація про них в мережі досить суперечлива і в більшості джерел зазначено, що це тільки ADSL-модем - це не зовсім вірно. Справа в тому, що ця модель може ще працювати і на FTTB-лініях, і як 3G-роутер. Апаратна можливість для цього є. Але ось програмно вона реалізована не скрізь. У підсумку, виходить в частині заліза ці пристрої абсолютні близнюки, наприклад, як Промзв'язок H108N для ByFly і його брат близнюк з прошивкою під Ростелеком, а ось прошивкою ці можливості підтримуються не у всіх провайдерів. Тільки от питання - чи сумісне програмне забезпечення між собою. Теоретично - швидше за все, так. А ось практично - треба пробувати.
Тепер давайте подивимося на модем докладніше.

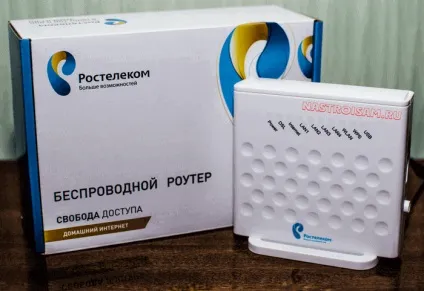

ZTE ZXHN H108N v 2.5 - являє собою досить компактний WiFi-роутер з внутрішніми антенами і ADSL-модулем.
Він побудований на базі чіпа Broadcom BCM63281 KFBG, має 64MB оперативної пам'яті і 16MB Flash.
Виконання корпусу - вертикальне і іншого варіанту його розташування не передбачено, підставка намертво прикручена до корпусі.

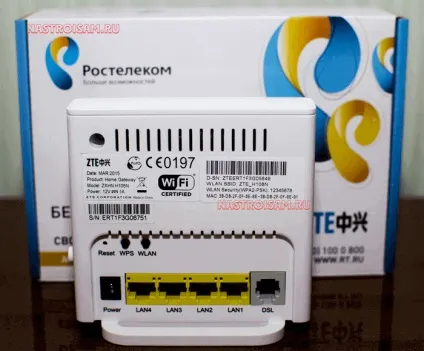

Фізичні порти розташовані на задній панелі:
Ethernet 10/100 mbps - 4 шт.
ADSL RJ11 - 1 шт.
USB 2.0 - 1 шт.
Там же знаходяться кнопки включення / вимикання бездротової мережі WLAN, функції WPS і маленька кнопочка скидання налаштувань до заводських - Reset.

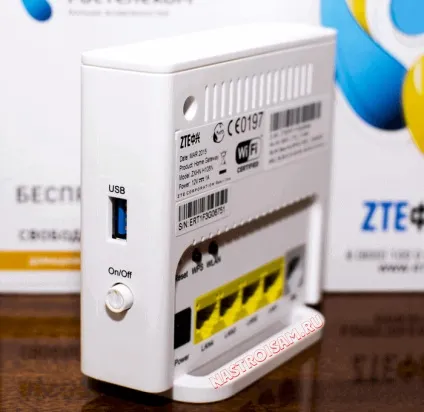

З лівого боку корпусу знаходиться кнопка включення / вимикання роутера і USB-роз'єм для підключення 3G модемів і флешок.
За якістю роботи роутер дуже сподобався, він простий і дуже функціональний. Немає нічого зайвого. Причому, як показали тести, апарат відмінно працює навіть на пакеті послуг «Інтернет 100 мегабіт + ТВ» - він відмінно тримає велику швидкість і при цьому зображення на телевізор не сипле артефактами.
Як налаштувати модем H108N для ADSL-лінії ?!
Прописуємо новий пароль і натискаємо кнопку «Наступна сторінка».
Тепер треба вибрати тип підключення. У нашому випадку - DSL:
Йдемо далі.
На цьому етапі потрібно вказати тип з'єднання:
У більшості філій ВАТ Ростелеком використовується PPPoE. (Якщо у Вашому філії використовується тип «Динамічний IP», то виберіть Варіант DHCP). Кількома на «Наступна сторінка».

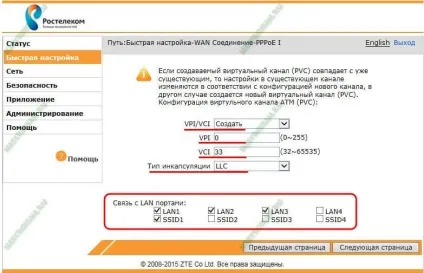

У списку «VPI / VCI» вибираємо варіант «Створити». Нижче, в поля «VPI» і «VCI» треба ввести параметри Інтернет каналу. У нашій філії використовується 0/33. Якщо Ви не знаєте яка пара використовується у Вас - уточніть цей момент в техпідтримку.
Тип інкапсуляції - «LLC».
У розділі «Зв'язок з портами» виберіть галочками порти, на яких буде Інтернет. Так само поставте галку на «SSID1» - це WiFi-мережа.
Йдемо далі і потрапляємо на сторінку введення логіна і пароль на підключення до провайдера:
Примітка: якщо Ви вибирали тип з'єднання - DHCP, то кроку з введенням логіна і пароля на підключення у Вас не буде.
Після введення даних переходимо на наступну сторінку і отримуємо ось таке вікно:
Вибираємо тип з'єднання - Bridge (RFC1483 / 2684) і переходимо до наступної сторінки:

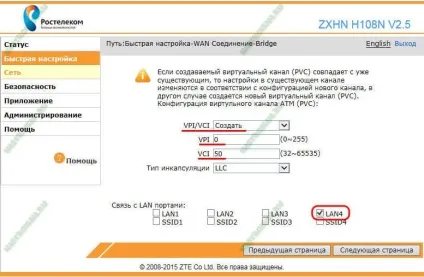

У списку «VPI / VCI» вибираємо пункт «Створити» і вказуємо параметри каналу для ТВ. У нас це - 0/50. Нижче треба поставити галочку на той порт, в який буде включатися ТВ-приставка.
Переходимо далі і знову бачимо ось таке вікно:
Перевірте, щоб стояла галочка «Включення бездротової мережі».
Режим роботи залишаємо в автоматичному режимі.
В поле «Найменування SSID» треба вказати ім'я мережі WiFi - наприклад, «nastroisam».
В поле «Ключова фраза WPA» треба прописати пароль, який буде запитуватися при спробах підключення до вашого домашнього Вай-Фаю. На цій посаді підійде будь-яка буквена, арифметична або змішана послідовність не коротші 8 символів.
Йдемо на наступну сторінку.

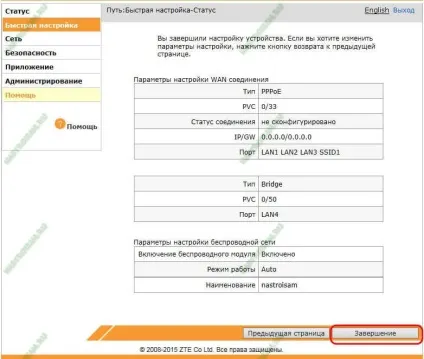

Залишається тільки натиснути на кнопку «Завершення».
На цьому настройка ADSL модему ZTE H108N під Інтернет і телебачення від Ростелеком завершена. Як налаштувати його під FTTB лінію я розповім пізніше. Слідкуйте за оновленнями на сайті.
