Найпростіша гаус-гармата без конденсаторів

Привіт друзі! Напевно хтось з вас вже колись Новомосковскл або особисто стикався з електромагнітним прискорювачем Гаусса, який більш відомий під «Гармата Гауса».

Традиційна Гаусс гармата будується із застосуванням важкодоступних або досить дорогих конденсаторів великої ємності, також для здійснення правильної зарядки і пострілу потрібна деяка обв'язування (діоди, тиристори і так далі). Це може бути досить складно для людей, які нічого не розуміють в радіоелектроніці, але бажання поекспериментувати не дає сидіти на місці. У цій статті я спробую детально розповісти про принцип роботи гармати і про те, як можна зібрати спрощений до мінімуму прискорювач Гаусса.

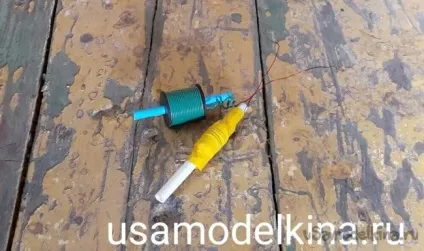

Головною частиною гармати є котушка. Як правило її мотають самостійно на будь-якому діелектричному немагнітному стрижні, який в діаметрі несильно перевищує діаметр снаряда. У запропонованій конструкції котушку можна намотати навіть «на око», бо принцип дії просто не дозволяє зробити ніяких розрахунків. Досить добути мідний або алюмінієвий дріт діаметром 0.2-1 мм в лакової або силіконовій ізоляції і намотати на стовбурі 150-250 витків так, щоб довжина намотування одного ряду була приблизно 2-3 см. Можна використовувати і готовий соленоїд.

При проходженні електричного струму через котушку в ній виникає магнітне поле. Простіше кажучи, котушка перетворюється в електромагніт, який втягує залізний снаряд, а щоб він не залишався в котушці, під час його входження в соленоїд потрібно просто відключити подачу струму.

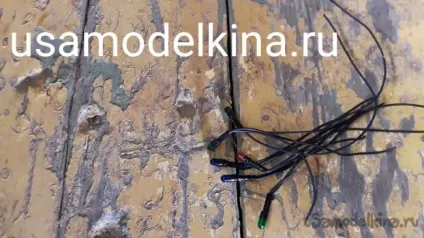

У класичних гарматах це досягається за рахунок точних розрахунків, застосування тиристорів і інших компонентів, які «обріжуть» імпульс в потрібний момент. Ми ж просто будемо розривати ланцюг «коли вийде». Для екстреного розривання електричного кола в побуті використовують плавкі запобіжники, їх можна використовувати в нашому проекті, проте доцільніше замінити їх лампочками від ялинкової гірлянди. Вони розраховані на харчування низькою напругою, тому при харчуванні від мережі 220В миттєво перегорають і розривають ланцюг.

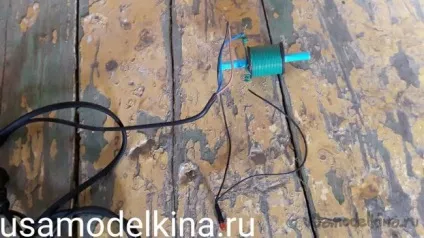

Готове пристрій складається всього з трьох деталей. котушки, мережевого кабелю і лампочки, підключеної послідовно котушці.

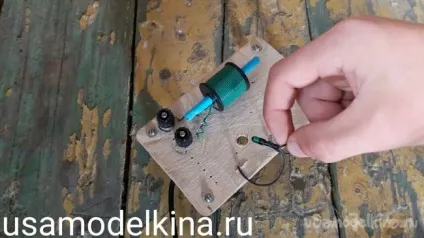

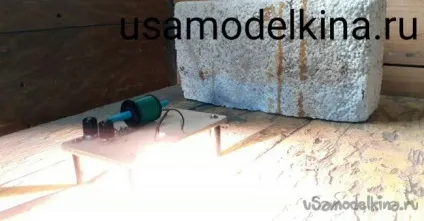

Багато хто погодиться, що використання гармати в такому вигляді вкрай незручно і неестетично, а часом навіть дуже небезпечно. Тому я змонтував пристрій на невеликому клаптику фанери. Для котушки встановив окремі клеми. Це дає можливість швидко змінювати соленоїд і експериментувати з різними варіантами. Для лампочки я встановив два тонких обрізаних цвяха. Кінці проводів лампочки просто обкручуються навколо них, тому лампочка змінюється дуже швидко. Зверніть увагу, що сама колба знаходиться в спеціально зроблене отворі.

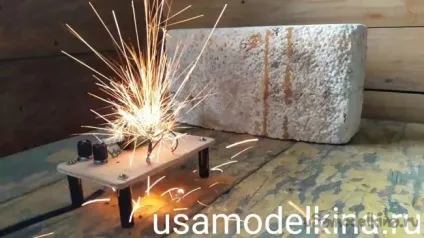

Справа в тому. що при пострілі відбувається великий спалах і іскри, тому я вважав за потрібне трохи відвести вниз цю «струмінь».

Швидкість вильоту снаряда тут досить велика. але навіть папір він пробиває з працею, іноді залізні кулі забиваються в пінопласт.
