Набір smd резисторів і конденсаторів

Всім привіт! Огляд про набір smd (розмір 0805) резисторів 50 номіналів (1Ω-10MΩ) по 30 шт + конденсатори 40 номіналів (2.2pf-1uf) по 20 шт.
У мене як у будь-якого самоделкина-радіоаматора є джентльменський набір радіодеталей, який завжди під рукою. Це резистори, конденсатори, діоди, біполярні і польові транзистори. Для конструювання електричних схем - це необхідний мінімум! Вкрай бажано мати дані деталі наборами, адже ніколи не знаєш, який номінал знадобиться, а бігати в радіомагазині за дрібницями - незручно. Мені все частіше доводиться мати справу з smd деталями, тому знадобився набір резисторів і конденсаторів розміру 0805.

Такий набір знайшовся в магазині Banggood. Посилка прийшла швидко, днів за 25, для нашого регіону це навіть дуже непогано.
Упаковка стандартна - жовтий пакет з пухирчатою плівкою. Набір деталей упакований в пакет на клямці.

Резистори.
Характеристики:
Розмір - 0805
Потужність - 0.125 Вт
Робоча напруга - 150 В
Максимально допустима напруга - 300 В
Клас точності - ± 5%
Діапазон робочих температур - 55С .. + 125 ° С

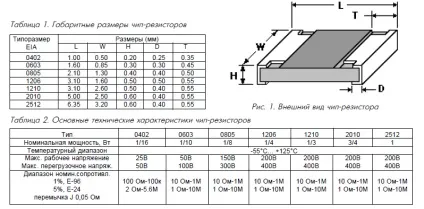

Довідкова інформація про розміри і електричних параметрах smd резисторів

Кількість номіналів 50 по 30 штук, упаковані в стрічки.

Таблиця номіналів зі сторінки товару.

Номенклатурного ряду вистачає для більшості завдань, в будь-якому випадку завжди можна з'єднати паралельно або послідовно для досягнення потрібних значень.
Опору резисторів надписані на стрічках досить недбало, це скоріше мінус.

Позначення опору на SMD резисторах

Вимірювальні тести.
Для тестування візьму по 10 резисторів з кожного номіналу. У таблицю піде найгірше значення.

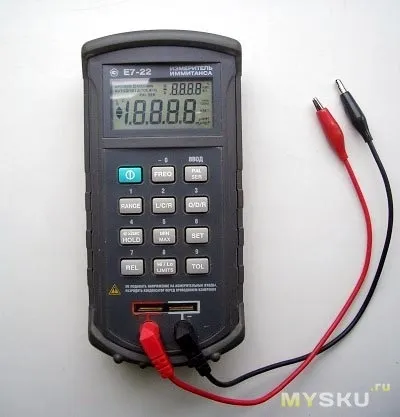

Вимірювання буду робити RLC-метром Е7-22.

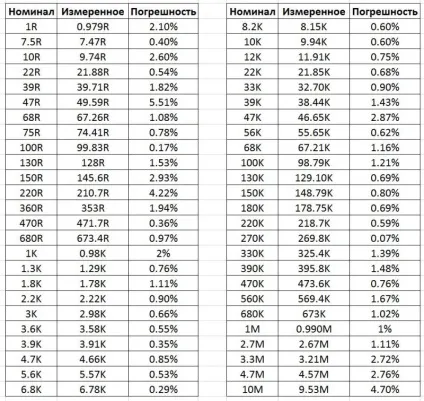

Таблиця результатів.

За підсумками вимірів практично всі резистори укладаються в допуск ± 5%. Однак виявив невідповідність з описом товару, в наборі відсутні опору: 0 Ом, 4.7 Ом, 120 Ом, 330 Ом, 1.5к, 3.3К, 120К, 2.2м. Замість них виявилися: 1 Ом, 7.5 Ом, 130 Ом, 360 Ом, 1.3К, 3К, 3.6К, 130К, 2.7м відповідно. Або це помилка опису, або помилка при комплектації.

Довідкова інформація про розміри і електричних параметрах smd конденсаторів

Характеристики:
Розмір - 0805
Допустиме відхилення від номінальної ємності - ± 15%
Діапазон робочих температур - 55С .. + 125 ° С
Опір ізоляції - не менше 10 гігаOм

Кількість номіналів 40 по 20 штук, також упаковані в стрічки.

Таблиця номіналів зі сторінки товару.

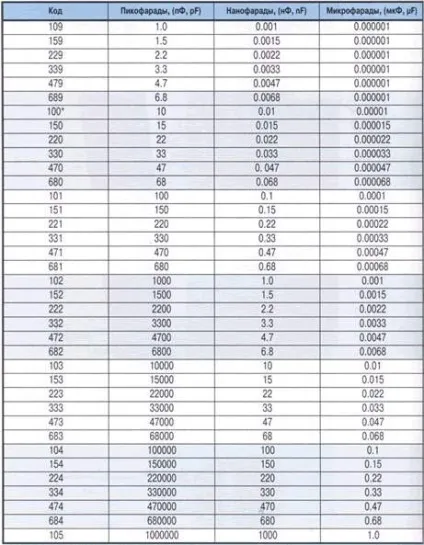

Позначення ємності на SMD конденсаторах

Вимірювальні тести.
Для тестування візьму по 5 конденсаторів з кожного номіналу. У таблицю піде найгірше значення.
Вимірювання буду робити RLC-метром Е7-22.

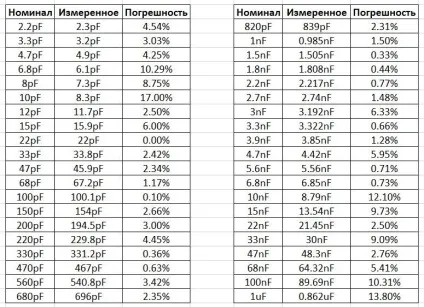

Судячи з результатів майже всі конденсатори укладаються в похибку. На дуже маленьких ємностях від 1pF до 10pF прилад ловив «повітря» довелося вносити корективи в розрахунках на ємність вимірювальних щупів. Всі номінали відповідають заявленим на сайті, тут без зауважень.

Підведемо підсумки.
За резисторам:
+ Кількість резисторів збігається із заявленим. Похибка в межах допустимих значень. Дані резистори до прецизійним віднести не можна, але для більшості радіоаматорських схем загального призначення підійдуть.
- Недбалі написи на стрічках, деякі значення важко прочитати. Чи не відповідність всіх номіналів з заявленим описом на сайті.
За конденсаторів:
+ Майже всі ємності укладаються в похибку. Номінали відповідають опису товару.
- Також недбала маркування.
- Кількість не відповідає з описом товару. У стрічках по 10шт замість 20.
