монтаж ВОЛЗ
Однією універсальної технології оброблення оптоволоконного кабелю для монтажу немає. Під кожну муфту - своя специфіка, яка обумовлена в інструкції до неї. Може знадобитися повністю відрізати кевларові нитки або навпаки, залишити і затиснути їх в кріпленні, обрізати силовий елемент або навпаки, передбачити достатню його довжину.
Загальна рада - обов'язково дотримуватися приписану довжину звільняються при обробленні волокон, не робити їх занадто короткими. Інакше при укладанні виникнуть складності.
При цьому кожен етап розробки кабелю має свої практичні нюанси - ось про них ми і поговоримо сьогодні. І почнемо з інструментів, які використовуються професійними монтажниками і пайовиками оптоволокна.
Інструменти для оброблення оптичного кабелю
Основний арсенал монтажника-спайника оптоволоконних мереж для обробки кабеля:
- Ніж-стриппер;
- Тросокуси;
- Плужкового ніж;
- Стриппер для модулів;
- Стриппер-прищіпка;
- Розчинник гидрофобной мастила D-Gel;
- плоскогубці;
- Макетний ніж.

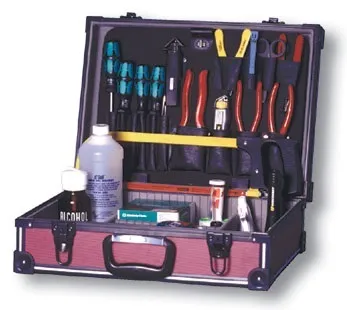

А також бокорізи, стяжки, пляшечку для спирту, викрутки та інші інструменти. У продажу є спеціальні набори-валізи для роботи з оптикою, наприклад НИМ-25:
Оброблення і монтаж оптичного кабелю в муфту поетапно.
Перше, що потрібно зробити, якщо кабель довго зберігався у вологому середовищі без гідроізоляції торця - відрізати й викинути приблизно 1 метр кабелю. Оптоволокно і інші елементи конструкції втрачають свої якості при тривалому впливі вологи.
Особливо це стосується оптичного кабелю з армуванням кевларовими нитками. Вони відмінно вбирають і «передають» вологу на багато метрів. Згодом, якщо такий кабель прокласти поряд з високовольтними лініями, волога в кевлара стане провідником струму і в підсумку - причиною псування кабелю.
Зовнішня оболонка і трос
Для оброблення зовнішньої оболонки використовуємо ніж-стриппер - або стандартний для оптоволокна, або той, який використовується для оброблення силового кабелю. Виставляємо потрібну товщину розрізу, закріплюємо ніж на кабелі і кілька разів (5-10) повертаємо навколо осі. Виходить кругової розріз. Тепер від нього робимо два поздовжніх в напрямку кінця кабелю - і оболонка розпадається на 2 половинки.
- Товщина розрізу повинна бути виставлена точно. Якщо він вийде занадто глибоким - є ризик розрізати оптичні волокна, або ж затупити лезо ножа об броню. Найнеприємніше, що тут може бути - після зварювання і закінчення монтажу в муфту виявити, що одне з волокон вискочило з кабелю, тому що було пошкоджено при розрізі. Якщо ж розріз буде дрібним - доведеться витрачати час, щоб здерти оболонку.
- При роботі з різними типами кабелів завжди пробуйте розріз на кінчику нового кабелю - щоб перевірити, чи правильно виставлена товщина розрізу.
Трос для підвісу в кабелях типу «вісімка» перекушується тросокусамі, його оболонка від основної оболонки кабелю відділяється ножем.
Оброблення броні, гофроброні і кевлара
Залежно від виду муфти кевлар, гофроброні або броню з дроту може знадобитися вирізати в повному обсязі, залишивши якусь частину для кріплення. Також броня і гофроброні можуть використовуватися для заземлення кабелю - також потрібно буде залишити невеликий відрізок.
