Головна Монтаж водяної теплої підлоги: з чого почати, як продовжити і чим закінчити
Багато власників приватних будинків і початківці монтажники задаються питанням: "З чого почати монтаж водяної теплої підлоги?"
На цій сторінці ми постаралися розкрити послідовність монтажу водяної теплої підлоги на прикладі одного з наших об'єктів.
Домовимося, що весь необхідний матеріал вами вже куплений, і тепер потрібно зрозуміти в якій черговості потрібно виконати всі роботи.
Щоб полегшити завдання сприйняття і засвоєння інформації, ми вирішили опустити всі текстові пояснення, а скористатися лише покроковими фотографіями з короткими поясненнями до них.

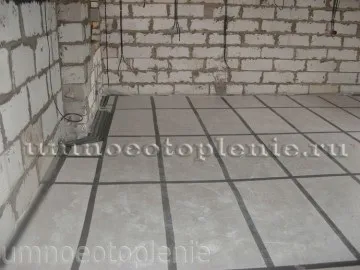

Крок 1: На вирівняний і очищений підлогу укладаємо утеплювач - екструдований пінополістирол товщиною 30 - 50 мм, щільністю 35 кг / м 3.
Потім стики між плитами утеплювача проклеюємо Армувальна скотчем.

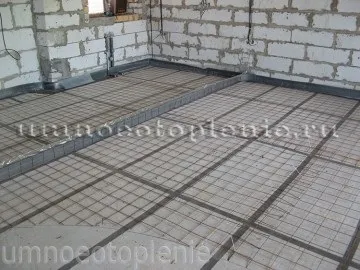

Крок 2: Прокладаємо демпферну стрічку по периметру приміщення і по лінії розмежування двох контурів теплої підлоги.

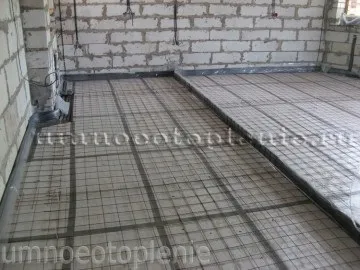

Кладемо механо сітку з діаметром прутка 4 мм і розмірами осередку 10/10 мм.
В даному випадку сітка буде грати не роль армування, а роль основи, до якої нейлоновими стяжками будемо кріпити трубу.
Так як в нашому випадку конструкція стін виконана з пінобетону, матеріалу м'якого, то стрічку до стіни можна закріпити, використовуючи меблевий степлер з довжиною ніжок металевих дужок 16 мм, або ж скористатися саморізами, закручуючи їх шуруповертом без використання дюбелів.
Якщо ж у вас стіни цегляні або з іншого щільного матеріалу, то можна скористатися перфоратором для підготовки отворів, а потім за допомогою дюбеля і самореза кріпити стрічку.
Варто зауважити, що в більшості випадків стрічку кріпити не доводиться, тому що вона добре тримається за плитами утеплювача і сама має достатню жорсткість.
У зоні розмежування двох ділянок теплої підлоги, стрічка тримається за рахунок загнутих вгору-решт прутка армировочной сітки.

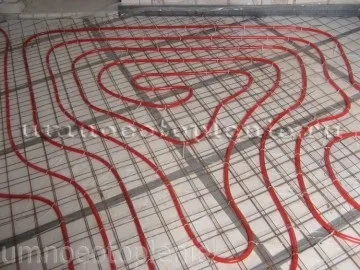

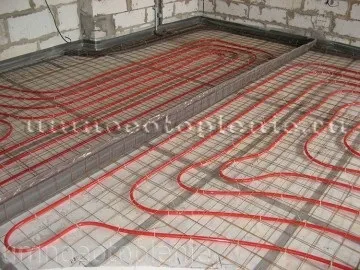

Крок 3: Розкачуємо труби контуру теплої підлоги.
Як видно з фотографії для кріплення труби зручно використовувати нейлонові стяжки.
Крок 4: Зверху труб контуру теплої підлоги укладаємо сітку. яка буде грати роль армування.
Якщо уважно придивитися до фотографії, можна побачити цю сітку зверху труб.

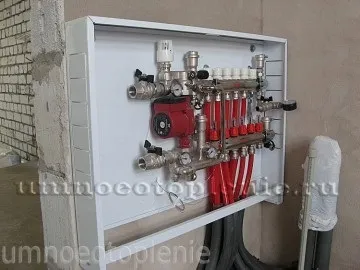

Крок 5: Монтуємо "серце" підлогового опалення.
Кріпимо колекторний шафа до стіни або ж, якщо шафа вбудовується, то в заздалегідь підготовлену нішу.
Потім в готовий вузол змішування Combimix компанії Valtec монтуємо циркуляційний насос.
Далі стикуємося колекторний блок з вузлом змішування і кріпимо всю конструкцію всередину колекторного шафи.
Тепер з'єднуємо труби контурів теплої підлоги з виходами колекторів подачі і обратки.

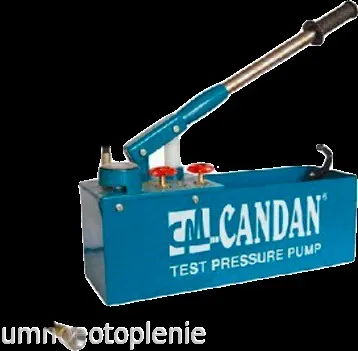

Крок 6: Проводимо опресовування всієї системи надлишковим тиском 5 - 6 бар.
Ми залишаємо систему підігріву підлоги під цим тиском на весь період залиття і схоплювання стяжки - від 21 до 28 днів.

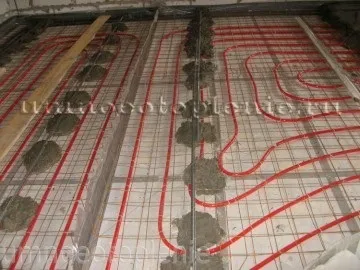

Крок 7: Виставляємо за рівнем "маячки". за якими надалі буде легко залити рівну цементну стяжку необхідної товщини.
Щоб не чинити своєю вагою надмірного тиску на труби, на яких до того ж лежить армована сітка, користуйтеся дошками або листом фанери, як це видно на фотографії.
Крок 8: Заливаємо стяжку. Починати потрібно від самого далекого кута. Розгладжувати рідкий розчин найкраще правилом, яке укладається на підготовлені маячки. За ним, як по санчатах правилом розправляємо розчин.
При проведенні заливки ще більш актуальною стає необхідність використання дощок або фанери в якості доріжки.
Вага дорослої людини з двома відрами в руках становить загрозу для цілісності труб!
Монтаж системи водяного теплої підлоги завершено! Повторюйте за нами. Ми впевнені, у вас все вийде!
