Монтаж, установка внутрипідложні конвектора, основні правила розміщення конвекторів

Варіанти розміщення щодо вікна

1. Для створення теплового бар'єра у вікон, захисту від конденсації.

Вентилятор втягує повітря з приміщення, направляє на теплообмінник, нагріте повітря нагріває і підсушує внутрішню поверхню скла. Циркуляція повітряного потоку конвекторів схожа з циркуляцією класичних настінних приладів (наявних під вікнами).

Дане розміщення доцільно для житлових приміщень з невеликим об'ємом скління, з тривалим находженими людей, роботою електро-приладів (комп'ютери і т.д.).

2. Для опалення та захисту від конденсату.

Вентилятор втягує холодне повітря, що надходить від вікна, направляє на тплообменнік. Основний обсяг нагрітого повітря надходить всередину приміщення.

Дане розміщення доцільно для приміщень з великою площею скління, або інтенсивним повітрообміном (коридори, вестибюлі).

Конвектори з змінним струмом
STANDART

Конвектори з постійним струмом
PREMIUM

1. Конвектор примусової конвекції з вентилятором змінного струму.
2. Провід мідний.
3. Мережа 220 V.
4. Модуль МК-150; МК-300. (Вибір залежить від сумарної потужності керованих вентиляторів).
5. Термостат кімнатний (для установки необхідної температури приміщення)

1. Конвектор примусової конвекції з вентилятором постійного струму.
2. Провід мідний.
3. Мережа 220 V.
4. Модуль МК-PREMIUM. (Вибір залежить від сумарної потужності керованих вентиляторів).
5. Регулятор частотою обертання вентилятора.
6. Термостат кімнатний (для установки необхідної температури приміщення)

• Модулі слід встановлювати в монтажних коробках або розподільних щитах, як можна ближче до конвектора, щоб падіння напруги не перевищувало 1-2 V.
• Схема з'єднань і розміщень конвекторів повинна бути обрана з урахуванням розташування іншого електрообладнання, і відповідати вимогам стандартів безпеки.
• Всі роботи по монтажу повинні здійснюватися тільки кваліфікованими фахівцями відповідно до вимог діючих нормативних документів, проектної документації та інструкції по монтажу.
• Конвектори, що встановлюються у вологих приміщеннях, або використовуються в режимі охолодження приміщення, повинні бути обладнані дренажними трубами з діелектричних матеріалів.
• Перед введенням в експлуатацію системи ретельно перевірте виконання всіх норм безпеки.

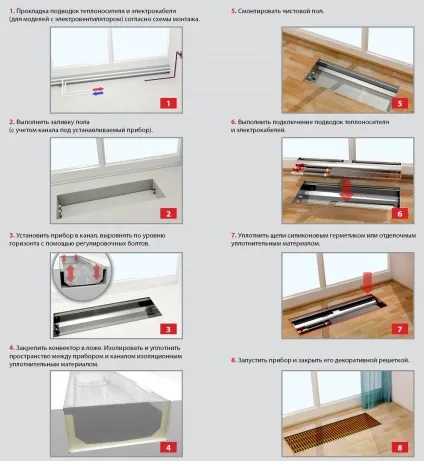

Для забезпечення нормальної роботи приладу слід виконати наступні вимоги:

1. Монтаж і установка конвекторів повинні проводитися кваліфікованими фахівцями та відповідно до встановлених вимог та рекомендацій.
2. Теплообмінник конвектора з примусовою конвекцією повинен бути розташований на віддаленій на 80-200 мм від вікна стороні приладу.
3. Для підведення і відведення теплоносія використовуйте гнучкі шланги або жорстку підводку, а також запірні крани (входять в комплект поставки приладу).
4. Монтажне положення конвектора - горизонтальне.
5. Гпубіна монтажної ніші повинна забезпечити правильну установку декоративних грат і достатню конвекцію в теплообміннику. Прилад повинен виступати або перебувати нижче рівня підлоги не більше ніж на 1 мм.
6. Розміри ніші в підлозі:
   ширина = (ширина конвектора, мм) + (зазор на посадку 10-30 мм); глибина = (висота конвектора) + (зазор на посадку 10-30 мм). З урахуванням ізоляції 10-15 мм і фіксуючого розчину.
7. При монтажі приладів КV.D. KVM.D. (Призначених для вологих приміщень або локального охолодження) до відведення нижньої частини короба приєднується дренажний трубопровід. Зовнішній діаметр - 15 мм. При цьому необхідно забезпечити монтаж короба під ухилом 1-2 градуси в сторону патрубка. Що забезпечить більш повне усунення вологи з короба приладу.
8. Установка конвектора в горизонтальне положення по рівню здійснюється за допомогою 4-х регулювальних болтів.
9. Оскільки стінки і дно короба не призначене для перенесення навантаження, перш ніж приступите до заливання короба ізоляційним матеріалом, упевніться, що встановлені распорочние пластини (з написом ЗНЯТИ ПІСЛЯ МОНТАЖУ). Обов'язково при монтажі конвектора, встановлювати дерев'яні розпірки, для уникнення стягування середини корпусу під дією установки плитки, паркету, заливці бетону і так далі. Так потім будуть проблеми з установкою грат.
10. З метою уникнення додаткових тепловтрат, необхідно покрити корпус приладу теплоізоляційним матеріалом: монтажною піною, мінеральною ватою і т.п.
11. C метою зниження шуму від конвектора з вентилятором рекомендується ізолювати бічні і нижню стінку конвектора ізоляцією товщиною від 10 до 15 мм, наприклад: полістиролом (ізоляція не входить в комплект поставки).
12. Конвектор в ніші слід закріпити - заповнивши нішу фіксуючим розчином. Очистіть зазор між покриттям підлоги і конвектором.
13. Зазор між коробом і покриттям підлоги бажано закрити декоративною стрічкою, герметиком або профілем. У разі установки конвектора в дерев'яну підлогу в якості ущільнювача рекомендується використовувати пробку товщиною 1 см.
14. Важливо. Перевірка роботи всеж електричних елементів приладу до монтажу в підлогу.
15. У разі неправильного монтажу: не жорстка положення приладу, горизонтальне відхилення щодо осі, в приладах з примусовою конвекцією відбувається збільшення рівня шуму вентиляторів. В даному випадку, завод виробник не несе відповідальності за роботу вентиляторів.

1. Перед придбанням конвекторів необхідно уточнити параметри магістралей систем опалення Вашого будинку в РЕО.
2. Транспортування приладів здійснюється в спеціальній упаковці (з гофрованого картону). Необхідно забезпечити обережне поводження з приладами, а також закріплення при транспортуванні, щоб уникнути пошкоджень корпусу або теплообмінника. Особливо це стосується моделей, укомплектованих коробом SILVER (з нержавіючої сталі). Прилади c коробом BLACK (з оцинкованої сталі з порошковим покриттям) відрізняються більшою жорсткістю як при транспортуванні так і при монтажі.
3. Під час транспортування і зберігання, прилади повинні бути захищені від атмосферних впливів: сніг, дощ і. т.п.
4. Прилади підключаються до центральної або автономної системи опалення. Монтаж і установка конвекторів повинні проводитися кваліфікованими фахівцями та відповідно до встановлених вимог та рекомендацій.
5. Важливо! Перевірка роботи електричної частини приладу після отримання, перед монтажем приладу в підлогу (заливка, фіксація короба).
6. Не перевищуйте допустимих навантажень. Стандартна алюмінієва або дерев'яні грати витримує навантаження не більше 120 кг. Допустиме навантаження на 1 ламель решітки не більше 40 кг.
7. Заборонено експлуатацію приладів без декоративної решітки.
8. Не рекомендується закривати декоративну решітку сторонніми предметами, тому що це призведе до зниження тепловіддачі приладу.
9. Заборонено зняття решітки при включеному вентиляторі.
10. Необхідно виключити потрапляння сторонніх предметів на лопаті вентилятора. Так як це може вивести його з ладу або створити додатковий шум у процесі експлуатації.
11. Оберігайте прилад від потрапляння на нього агресивних речовин (морська вода, кислото - і щелочесодержащіе рідини і т.п.) так як це може привести до окислення і руйнування елементів приладів в місцях з'єднання.
12. В процесі монтажу заборонено потрапляння будівельного сміття в корпус приладу (вентилятори, теплообмінник). Оскільки це може привести до поломки вентилятора і зниження теплової потужності теплообмінника.
13. Раз на місяць, а також обов'язково перед початком і закінченням опалювального сезону рекомендується проводити чистку конвектора. Завдяки гнучким з'єднувальним шлангах і короба з нержавіючої сталі конвектори POLVAX легко чистяться за допомогою пилососа і вологого прибирання. У разі використання моделей з примусовою конвекцією КV, KVM, необхідно попередньо відключити систему управління вентилятором, а також мінімізувати потрапляння вологи.
14. Після закінчення гарантійного терміну на базові та додаткові комплектуючі приладу необхідно провести перевірку, а при необхідності і заміну елементів приладу. (Вентилятор-1 рік; гнучкі шланги-1 рік, теплообмінник-10 років, короб SILVER-15років, короб BLACK-10 років, модуль-3 роки).
