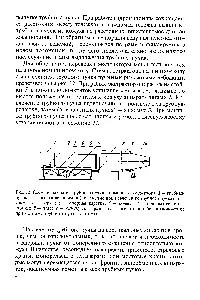

Мал. 12. Схема вилучення трубного пучка за допомогою екстрактора 1 - трубний пучок 2 - важільна лебідка (положення при добуванні трубного пучка) 3 - хомут 4 - ферма 5 - опорна каретка 6 - колеса 7 - поддомкраченние стійки 8 - тяга 9 - кожух 10 - рама 11 - важільна лебідка (положення при монтажі трубного пучка в кожух)

Для зручності монтажу трубного пучка в задньому днище і в перегородці є спеціальні люки, через які можна пропускати трос від лебідки. [C.176]

У корпусі підігрівача встановлені поперечні балки, до яких приварені прогони. По прогонах ковзає трубний пучок при монтажі і демонтажі. Рухливу трубну решітку кріплять до прогонів хомутом, щоб запобігти зсуву трубного пучка при транспортуванні. Для зручності монтажу трубного пучка в днище корпусу і в підпірної перегородці име- [c.274]

Монтаж трубного пучка після його чистки та ремонту виконують у зворотній послідовності. При цьому трос для затягування пучка в корпус кріплять до рухомий решітці трубного [c.17]

Для полегшення перевезення екстрактори можуть виконуватися на одноосьовому шинному ходу. Схема екстрактора на шинному ходу з витяганням трубного пучка ручними важільними лебідками представлена ​​на рис. 12. При роботі екстрактор спирається на стійки 7, за допомогою домкратів встановлюється в необхідне по висоті положення і кріпиться до кожуха апарату тягами 8. Витяг трубного пучка спочатку виробляють за трубну решітку. потім (при довгих пучках) - за хомут 3. При монтажі трубного пучка після його чистки та ремонту тягову лебідку встановлюють в положення 11. [c.20]

Заключною операцією монтажу трубних пучків є гідравлічне випробування. яке проводиться водою при тиску, що дорівнює 1,5 робочого. [C.149]

З фланцем і приводу. У привід входять електродвигун 1 і планетарний редуктор 6. Соосно з редуктором встановлений барабан 5 для намотування сталевого троса. У корпусі 3 для направлення тросу встановлені два ролика 4. Пристосування кріпиться до корпусу теплообмінника замість кришки (рис. 7.6). Монтаж трубного пучка здійснюється за підтримки тельферами або візком. [C.147]

Механізація трудомістких робіт. пов'язаних з отриманням і монтажем трубних пучків кожухотрубчастих апаратів. передбачається за допомогою екстрактора -тележкі (рис. 41), пристосованої як для зміни, так і для транспортування трубних пучків вагою до 10 ті і завдовжки до 12 м. Екстрактор-візок являє собою просторову металеву ферму 1 на одноосьовому шинному ходу 2, обладнану чотирма установочними домкратами 3, двома шестеренними талями 8 для створення тягового зусилля і опорними каретками. [C.128]

Монтаж кожного апарату починають з установки металоконструкції опор (рис. 106). Попередньо перед цим встановлюють приводи вентиляторів-електродвигуни. Для уста, новки останніх застосовують тимчасові опори. Потім приступають до монтажу трубних пучків з фланцями. Після закінчення Монтажу трубних пучків вивіряють і закріплюють електродвигуни. Після цього послідовно монтують жалюзі, дифузори і вентилятори. Монтаж апаратів виконують краном вантажопідйомністю 25 т. [C.258]

Для установки трубного п Учка в корпус крім уже описаних пристосувань застосовується також спеціальне монтажне пристосування. заміняє лебідку (рис. 6.5). Воно складається з корпусу 3 з фланцем і приводу. У привід входять електродвигун 1 і планетарний редуктор 6. Соосно з редуктором встановлений барабан 5 для намотування сталевого троса. У корпусе5 для направлення тросу встановлені два ролика 4. Пристосування кріпиться до корпусу теплообмінника замість кришки (рнс. 6.6). Монтаж трубного пучка здійснюється за підтримки тельферами або візком. [C.205]

I У випарнику (рис. 1.18) рівень рідини в кожусі 11 підтримується перегородкою 2. Для забезпечення достатнього аб'ема парового простору і збільшення поверхні випаровування відстань від рівня рідини до верху корпусу складає біля 30% його діаметра. Трубний пучок 3 розташований в корпусі випарника на поперечних балках 4. Для зручності монтажу (трубного пучка в перегородці 2 і лівому днище передбачений люк 10, через який в апарат можна завести трос від [лебідки. [C.18]
