Монтаж сталевих колон

Сталеві колони. Процес монтажу сталевих колон дотеп з тих же операцій, що і монтаж залізобетонних колон: доставки і розкладки біля місць встановлення; підготовки (перевірки параметрів і якості колони, облаштування пристосуваннями, підмостки); стропування вантажозахоплювальними пристроями, бажано забезпечують розстроповку з землі; підйому переведення у вертикальне положення; наведення; опускання на опору; вивірки; тимчасового розкріплення, расстроповкі; постійного закріплення.

Найбільш трудомісткі роботи по вивірки і тимчасового закріплення колон.

Технологія виконання їх визначається конструктивним рішенням бази (опорної частини) колони і сполучення її з фундаментом. Існує три способи встановлення колон:

- на сталеві підкладки (див. схему нижче, поз. а) товщиною 40. 50 мм між опорною плитою 4 колони і верхом фундаменту 1 з наступним заливанням утвореного зазору цементним розчином 3 після остаточного закріплення колони анкерними болтами 5. При такому рішенні фундамент не доводять до проектної позначки на певну величину;

- безпосередньо на поверхню фундаменту, зведеного точно до проектної позначки підошви колони без подальшої підливи. В цьому випадку відхилення поверхні фундаменту від проектного значення не має перевищувати: по висоті 5 мм, а по ухилу - 1/1000. Опорна плита колони при цьому повинна бути відфрезерована на заводі;

- на заздалегідь встановлені вивірені і підлита цементним розчином опорні плити бази колони зі строганой поверхнею (див. схему нижче, поз. б).

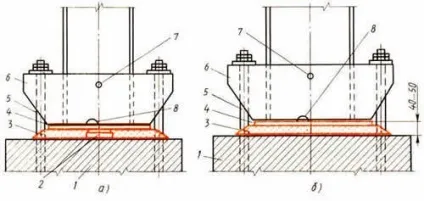

Схеми установки сталевих колон на фундаменти

а - на сталеві підкладки, б - на заздалегідь встановлені плити; 1 - фундамент, 2 - підкладки, 3 - підлива з розчину, 4 - опорна плита, 5 - анкерні болти, 6 - опорна база колони, 7 - стропувальних отвір, 8 - отвір для видалення води.

Перший спосіб трудомісткий і неточний, колони вивіряють на підкладках, через які збільшується витрата металу. Недолік другого способу - в тому, що складно виконати поверхню фундаменту необхідної точності.

Найбільш раціональний, особливо для установки важких колон, - третій спосіб, який отримав назву безвиверочного монтажу.

Сутність його полягає в тому, що спочатку на фундамент 1, що не доведений до проектної позначки на 40. 50 мм, встановлюють на підливі з цементного розчину відфрезеровані опорну плиту 4 колон (при великих розмірах бази колон дві плити, по одній для кожної гілки). Кожну плиту орієнтують по осьовим ризикам фундаментів і монтажному обрію або встановлюють на виверочние болтах (анкерах), заздалегідь закріплених у верхньому шарі бетону фундаменту (див. Схему нижче, поз. А), або за допомогою інвентарних кондукторів, зафіксованих на анкерних болтах фундаментів (див . схему нижче, поз. б).

Установка відфрезерованих опорних плит

а - на виверочние анкерах, б - кондуктором з використанням анкерних болтів; 1 - фундамент, 2 - підлива з розчину, 3 - опорна нижня гайка (виверочние), 4 - виверочние анкер, 5 - опорна відфрезерованих плита, 6 - косинки, 7 - анкерний болт для кріплення колони, 8 - кондуктор, 9 - кріпильні болти .

За допомогою виверочние болтів (анкерів) опорні плити встановлюють в такій послідовності. Спочатку плити розкладають і монтують одночасно по групі фундаментів (дільниці, захватке). У центрі монтажної дільниці встановлюють нівелір, яким з одного стоянки перевіряють стан опорних плит на фундаментах. Для фіксації опорних плит на виверочние болтах (див. Схему вище, поз. А) до кожної плиті 5 приварюють по три косинки 6 з отворами під виверочние анкери 4. Спочатку плиту опускають на нижні опорні гайки 3 виверочние анкерів 4, потім, підкручуючи гайку 3 , призводять плиту 5 у одного з анкерів у відповідність з проектною відміткою. Остаточну вивірку положення всієї плити виконують обертанням опорних гайок 3 на двох інших болтах за двома монтажним рівням, попередньо укладається на поверхню плити 5 у взаємно перпендикулярних положеннях.

Плиту закріплюють верхніми гайками болтів. Після вивірки під плиту підливають бетон або розчин 2, і на неї наносять ризики осей, використовуючи для цього теодоліт.

При використанні кондуктора (див. Схему вище, поз. Б) роботу виконують в такій послідовності. Спочатку укладають на місце опорну плиту 5. Потім встановлюють на фундамент кондуктор 8 і закріплюють його анкерними болтами 7 фундаментів. Підвішують кріпильними болтами 9 за косинки 6 плиту до кондуктора і, маніпулюючи гайками болтів, вивіряють положення плити, закріплюють її і підливають розчином.

Сталеві колони, так само як і залізобетонні, стропят за верх або в рівні підкранових консолей, піднімають і наводять на місце установки.

Завдяки фрезерованию опорних плит і опорних торців колон вивірка їх полягає в поєднанні осьових рисок на колоні з осьовими ризиками, нанесеними на опорні плити, відпадає необхідність вивірки колони по висоті і по вертикалі. До переваг безвиверочного монтажу сталевих колон відноситься також те, що при цьому виключається вивірка по висоті конструкцій, що встановлюються згодом на опорні частини змонтованих колон (підкранових балок, кроквяних ферм і т.п.).

Після вивірки колону остаточно закріплюють, затягуючи гайки і контргайки анкерних болтів (за вказівкою проекту).

При монтажі сталевих колон каркасів одноповерхових будівель дотримуються наступні правила:
- першими в кожному ряду на ділянці між температурними швами встановлюють колони, між якими розташовані вертикальні зв'язку;
- після установки колону закріплюють фундаментними (анкерними) болтами, а також розчалками, якщо вони передбачені проектом виробництва робіт;
- раскрепляют першу пару колон зв'язками і підкрановими балками (в будівлях без підкранових балок - зв'язками і розпірками); в разі, коли це не здійснимо, спосіб кріплення повинен бути зазначений в проекті виконання робіт;
- після кожної чергової колони монтують підкранових балку або розпірку, що з'єднують колону з раніше встановленої, а в связевой панелі попередньо встановлюють зв'язку.
