Монтаж газопроводу в приватному будинку - вимоги і порядок робіт відео

Монтаж газопроводу - найбільш відповідальний і важливий етап будь-якого будівництва, на ньому чреваті навіть найменші помилки. Тому проводити подібні роботи можуть тільки висококваліфіковані фахівці з відповідної служби. А ми розглянемо особливості процесу, щоб знати, до чого бути готовим.

1 Навіщо газифікувати житло?

На сьогоднішній день природний газ є найзручнішим і, що важливо, вигідним видом палива. Рано чи пізно кожен господар приватного будинку захоче газифікувати свої володіння. Звичайно, є альтернатива - електрику. Однак його вартість дуже велика і опалювати великі площі взимку таким способом досить накладно. Плюс до всього ви завжди будете залежати від погодних умов - будь-який ураган може спровокувати порив кабелів і тоді доведеться залишитися на деякий час без їжі, гарячої води і опалення. А ось зіпсувати газову магістраль набагато складніше.

Фото природного газу

Є, звичайно ж, ще один "бабусин" спосіб опалити житло - піч або камін. Але зола, вугілля, дрова, все це призведе до зайвої бруду. Щоб розтоплювати піч, потрібно багато часу і праці, тому цей варіант краще залишити в якості альтернативи на випадок апокаліпсису. Так що, як не крути, але блакитне паливо на сьогодні займає лідируючі позиції.

2 Яким повинен бути газопровід приватному будинку?

Всі ми знаємо про вибухонебезпечні властивості газу, тому ні про яку самодіяльності в цьому питанні і мови йти не може. Однак вам доведеться зібрати всі необхідні документи, зробити проект, подати заявки до відповідних інстанцій і т. Д. А значить, приготуйтеся до відвідування різних служб і черг. Розглянемо всі вимоги, порушувати які не можна.

На фото - проект газопостачання приватного будинку

Всі матеріали, починаючи від труб і закінчуючи зварювальними електродами, повинні бути високої якості і мати сертифікати. Дуже важливо і розташування всіх елементів трубопроводу. Розбірні з'єднання повинні перебувати тільки на відкритих місцях. Обов'язково забезпечте вільний доступ до них. Це дозволить в будь-який момент оцінити їх стан та при необхідності провести ремонтні роботи. Забороняється замуровувати труби і інші вузли газової мережі в стіни або фундамент споруди. Також неприпустимо пускати газопровід по наличникам, фанерним стін, фрамуг, дверним, віконним коробок і тимчасовим перегородок. Правда, іноді дозволяють провести газопровід по спеціально зробленому каналу в стіні, але тільки в особливих випадках і після затвердження проекту.

Не допускаються і перекоси, всі труби повинні проходити строго вертикально, горизонтальні ділянки мають нахил 0,002-0,005 м в сторону приладів. Якщо мова йде про стояку, то в цьому випадку допускається перекіс максимум 2 мм на метр. Розташовують їх в основному на сходових клітках або на кухні, а ось в санвузлах та житлових кімнатах подібне робити заборонено. Особливої ​​уваги потребують і крани, необхідно їх встановити так, щоб вісь пробки була паралельно стіні. Не можна розташовувати наполегливу гайку з боку стіни.

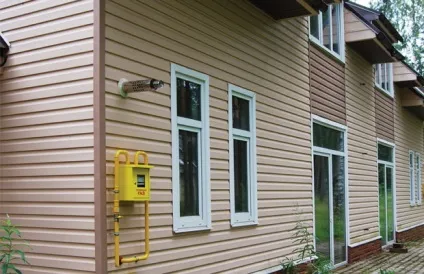

Фото труб газопостачання приватного будинку

Дуже важливо витримувати відстані. Від низу труби до підлоги повинно бути не менше 2,2 метра, а між верхньою стороною газової труби і стелею необхідно залишити 10 см вільного простору. Також не можна розташовувати труби впритул до стін, так як це утруднить візуальний контроль. Якщо ця відстань не обумовлено в проекті, тоді потрібно залишити проміжок, мінімальна величина якого буде дорівнює радіусу труби, але не перевищує 10 см. Газопровід повинен розташовуватися на опорах досить щільно, зазори не допускається.

3 Паперова тяганина і вибір устаткування

Але перш ніж ви зіткнетеся з монтажем, вам необхідно буде побігати по різних інстанціях і зібрати пакет документів. Приготуйте паспорт, правовстановлюючі документацію на земельну ділянку і знаходиться на ньому будова. Ще вам потрібно написати і подати в газову службу заяву, в якому ви виявляєте бажання газифікувати будинок. Після цього отримаєте бланк технічних умов, він заповнюється розробниками. І тільки тоді можна приступати до складання проекту.

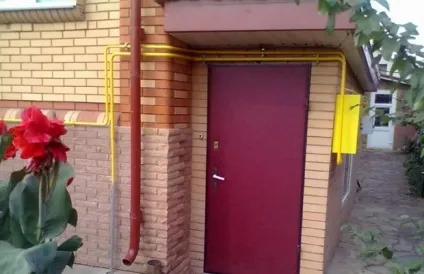

На фото - газифікація приватного будинку

Вам необхідно буде укласти такі договори:

• про проведення робіт та складанні технічної документації;
• про газифікацію та встановлення відповідного обладнання;
• акт введення газового обладнання в експлуатацію;
• на поставку та оплату природного газу.

У деяких випадках, якщо ви не наважилися на автономне газопостачання. доводиться простягати труби через ділянки сусідів, і тоді вам знадобиться від них письмовий дозвіл. Необхідно, щоб до вас приїхали фахівці та обстежили димохід в будинку, на завершення вони зобов'язані видати акт. Ще доведеться відвідати і місцеве архітектурно-планувальне управління. Глава цієї організації також зобов'язаний видати дозвіл на газифікацію ділянки.

Вже було сказано, що абсолютно всі матеріали, особливо труби, крани, шланги, повинні мати відповідні сертифікати. Без наявності подібної документації вводити в експлуатацію всі ці елементи не можна. Блакитне паливо протікає по трубах діаметром в 150 мм і товщиною стінок 5 мм. В основному вибираються елементи з маловуглецевої або низьколегованої сталі. В принципі, можна використовувати як безшовні, так і зварні конструкції. Природно, газова магістраль збирається з досить великої кількості труб. З'єднуються вони газовим зварюванням. До якості електродів також пред'являються дуже серйозні вимоги і нехтувати ними не можна.

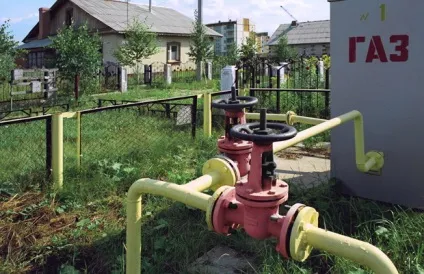

Фото газової магістралі приватного будинку

Але на цьому список необхідних матеріалів не закінчується, ще знадобляться і ряд дрібних деталей - трійники, хрестовини, муфти, перехідники, косинці і заглушки. Вони зазвичай проводяться з чавуну або сталі. Щоб добре зафіксувати всі різьбові елементи, слід правильно підібрати інструмент. Наприклад, максимальне зчеплення з деталлю забезпечують ключі з насічками і паралельно розташованими губками. Чи варто згадувати про котлі, колонці, печі та інше обладнання.

Не потрібно затягувати і з установкою лічильника, адже як показує практика, він значно скоротить ваші витрати.

4 Порядок прокладки газопостачання

Трохи ознайомившись з теорією, можна перейти і безпосередньо до практичної частини. Незважаючи на те, що монтажем газопроводу в приватному будинку або багатоповерхівці повинні займатися тільки фахівці, порядок проведення робіт ми все-таки знати зобов'язані.

Як зробити прокладку газопостачання - покрокова схема

Крок 1: Складання проекту

Зібравши всю необхідну документацію, можна приступити і до підготовки проекту. У ньому вказується абсолютно все: розміри труб і їх матеріал, розташування різних деталей, газових приладів. Обов'язково обумовлюються види цих пристроїв. Вказуються і місця кріплення лічильників. Ще на цьому етапі проводиться розрахунок всієї системи. Але врахуйте, робиться це все спеціальною організацією і тільки при наявності у неї відповідної ліцензії. В іншому випадку документ буде недійсним і вам доведеться все переробляти, а це і зайві нервові клітини, і, звичайно ж, матеріальні витрати.

Так що дуже уважно ставитеся до вибору подібної служби. Найкраще буде звернутися у фірму, яка має право займатися не тільки проектуванням, але ще і монтажними роботами. Так ви можете заощадити близько 25%. Отже, для створення проекту вам необхідно надати організації пакет наступних документів: технічні умови та сертифікати на яке встановлюється обладнання. Якщо є підземний газопровід, то, можливо, доведеться робити ще і топографічну зйомку. Також можуть попросити і виконавчу документацію на сам газопровід.

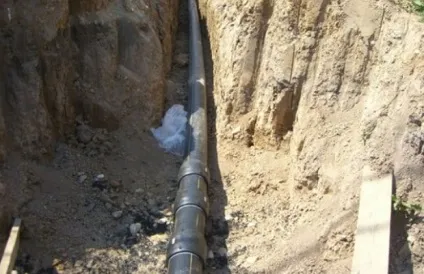

На фото - підземний газопровід приватного будинку

В результаті проектна організація зобов'язана приїхати на об'єкт, вивчити умови, зняти всі необхідні виміри, зробити креслення, в яких зазначаються всі точки підключення газу до опалювальних і іншим приладам. Після чого йде узгодження технічної документації у відділі газопостачальної організації та інших інстанціях. На завершення у вас на руках має бути документ, який підтверджує, що проект повністю відповідає нормам.

Крок 2: Підготовчі роботи

Основні вимоги до установки газопроводу ми вже розглянули, але слід ще й правильно підготувати або побудувати приміщення, в якому буде розташовуватися все необхідне обладнання. У ньому обов'язково має бути вікно, яке повністю відкривається. Це дозволить провітрювати кімнату в будь-який момент, адже газ відомий не тільки своїми вибухонебезпечними характеристиками, але ще і дуже токсичний. У зв'язку з цим слід потурбуватися і про якісну вентиляційній системі.

Висота стель в приміщенні не може бути менше 220 см. Грає роль і площа, якщо у вас піч всього на 2 конфорки, то цілком достатньо буде восьми квадратів. Для трьохконфорочна не менше 12 м 2. а встановити обладнання з 4 конфорками дозволяється тільки в приміщенні об'ємом мінімум 15 квадратних метрів. Коли мова йде про опалювальних котлах потужністю понад 30 кВт, то наша котельня повинна бути тільки окремо розташованим будівлею. Природно, проживати в ньому не можна.

Фото опалювального котла приватного будинку

Крок 3: Монтаж стояка

Провести газ в будинку неможливо, не облаштувавши введення. Він являє собою отвір над фундаментом. У ньому встановлюють спеціальний футляр. Через нього проходить труба, одні кінець якої підведений до стояка, а другий є частиною внутрішнього газопроводу. Стояк монтується строго вертикально на відстані 15 см від стіни. Для більш надійної фіксації можна закріпити його гачками. Труба підводиться під нахилом від стояка.

Крок 4: Прокладання труб

Монтуючи трубопровід в стінах, його елементи пропускають тільки через гільзи. Обов'язково покривають ділянки труб, які будуть замурованими в стіні, олійною фарбою. Потім вільний простір між гільзою і трубою слід заповнити просмоленим клоччям, а потім залити все бітумом. Трубопровід в місцях перетину зі стінами будинку повинен бути цілісним, без стиків. Взагалі, бажано зробити якомога менше зварних і різьбових з'єднань, відповідно труби підбираються максимальної довжини. Монолітна конструкція більш надійна. У деяких випадках, коли необхідно зробити незначну маніпуляцію з трубою, наприклад, розігнути, зігнути або трохи розгорнути, допускається підігрів газовим пальником.

Всі вузли готуються внизу, на висоті проводять лише складання і кріплення підготовлених елементів. Труби, діаметр яких не перевищує 40 мм, дозволяється фіксувати до будівельних конструкцій за допомогою гачків або хомутів. При цьому кріпильні деталі щільно заганяються в поверхню через дерев'яні пробки або заливаються цементом. Якщо використовуються труби більшого діаметру, то для їх фіксації беруться підвіски або кронштейни.

На фото - збірка елементів газопостачання

Крок 5: Зварювальні роботи

Вже було помічено, що частини трубопроводу з'єднуються зварюванням, при цьому до такого виду робіт пред'являються дуже серйозні вимоги. Шов не вийде належної якості, якщо місце з'єднання заздалегідь не підготувати. Для цього кінці труб підрізають, випрямляють при необхідності і зачищають поверхню мінімум на 10 мм з кожного боку. Потім встановлюють сполучаються елементи співвісно, ​​витримуючи однаковий зазор не більше 2 мм по всьому колу.

Крок 6: Складання нарізних з'єднань

Щоб у газу не було шансів просочитися через такі сполуки, їх потрібно збирати певним чином. Спочатку обробляємо різьблення білилами, а потім наметовому на неї смугу длинноволокнистого льону або ФУМ-стрічку за годинниковою стрілкою. Після можна накрутити другу частину вузла.

Крок 7: Прийом

Після закінчення монтажу внутрішнього газопроводу на об'єкт повинна виїхати комісія і прийняти ділянку. Також представник цієї організації зобов'язаний провести інструктаж з техніки безпеки і розповісти, як користуватися газовим обладнанням.
