Монтаж електропроводки в дерев’яному будинку своїми руками

Дерев'яні будинки давно, кілька тисяч років тому, довели свою актуальність і не викликають сумнівів у практичності і обґрунтованою ціною. По-справжньому адаптувати до умов комфортного проживання дерев'яні конструкції почали все ж відносно недавно. Електрика в принципі є енергія небезпечна, а в дерев'яному будинку, і поготів. Тому, займаючись електрифікацією споруди з дерева потрібно жорстко дотримуватися певних правил, про які ми сьогодні поговоримо.

Правила електропроводки в дерев'яному будинку

Монтаж електропроводки в дерев'яному будинку своїми руками має певні особливості і відмінності від електрифікації кам'яних будівель. Безпека - ось що повинно стояти на чолі кута при проектуванні і проведенні електрифікації дерев'яних будинків.

Про правила і тонкощі прокладки електричних комунікацій можна говорити довго, проте, є ряд основних правил, які просто необхідно неухильно дотримуватися:

Всі провідники електричного струму повинні бути ретельно ізольовані за допомогою негорючого матеріалу.
Вкрай небажано використовувати алюмінієві провідники, варто віддати перевагу мідних жилах.
Електропроводка повинна бути переважно відкритого типу.
Економити на матеріалах і пристроях не варто. Китайський бюджет призводить до частих поломок і непередбачених аварій.
Розрахунок товщини кабелю необхідно виконувати максимально точно, з огляду на 30% запас.

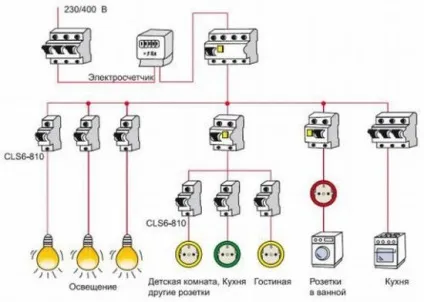

Необхідно постійно звірятися з нормами і стандартами, встановити автоматику в розподільному щитку.

Базуючись на цих простих правил, можна виконати монтаж безпечно і якісно.

Монтаж електропроводки в дерев'яному будинку, схема

Схема розведення - це початковий і, мабуть, один з основних етапів електрифікації дерев'яного будинку. Проект розводки можна скласти своїми руками, якщо є достатні знання в побутовій електротехніці. Це можна зробити і без освіти, головне проконсультуватися з людьми, які займаються цим постійно. Без схеми монтаж проводки займе море часу і може принести масу неприємних сюрпризів.

Тому, спочатку - схема розводки і її основні правила:

Будь-яка електроточки повинна знаходитися в межах досяжності, до неї в будь-який момент можна підступитися для обслуговування і ремонту. Виконавши цей пункт, можна значно спростити собі життя в подальшому.
Схема розведення електроточок повинна бути узгоджена із загальним планом будинку, в тому числі, з плануванням розміщення меблів - не можна допускати, щоб меблі перекривала доступ до вимикачів і розеток.
Всі вимикачі встановлюються на однаковій висоті, зручній користувачеві. Сьогодні немає жорстких норм щодо їх розміщення. Розетки повинні бути сплановані так, щоб не було необхідності у використанні додаткових подовжувачів. Розетку розміщують на висоті 30-40 см від рівня підлоги. Є певні нормативи з розміщення розеток - на 6 квадратах повинна бути 1 розетка. Тим не менш, це не відноситься до кухні, де їх має бути мінімум 3 штуки, незалежно від площі. Розетка не повинна бути змонтована ближче, ніж півметра до металевих конструкцій.
Не допускається монтаж діагональних ліній проводки. Вся проводка повинна бути змонтована строго вертикально або горизонтально.
Розміщення ліній проводки: 100 мм від карнизів і балок, на 150 мм нижче рівня стелі.
Розміщення спускових ліній: 150 мм від прорізів і вікон, але при нижній розводці відстань 150 мм зберігається, стосовно поверхні підлоги.

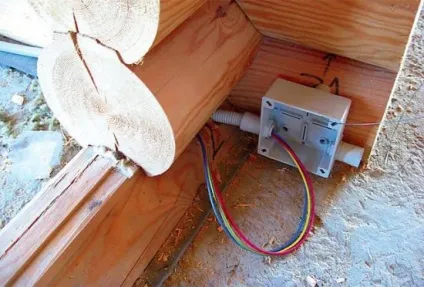

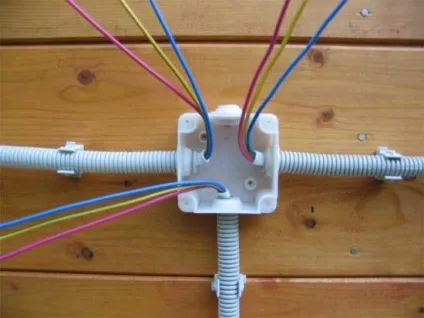

Всі дроти прокладаються в гофрованих ізоляційних рукавах і трубах, а всі з'єднання виконуються в розподільчих коробках.

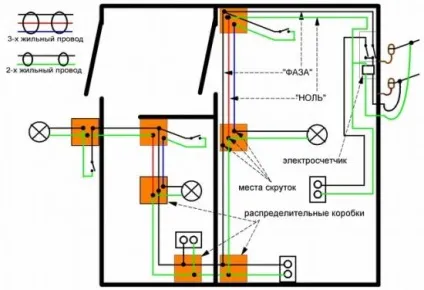

Звичайно, конкретний план розробляється за місцем і для певного будинку, але приблизна схема представлена на малюнку.

Прокладка кабелів, закрита і ретро електропроводка

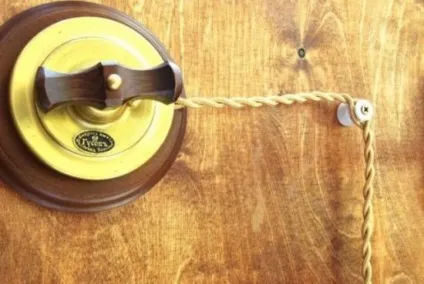

Ретро електропроводка використовується вже досить рідко або в тих випадках, коли навантаження на лінію невеликі, площі маленькі, а бюджет обмежений. Вона являє собою прокладку проводу прямо по стіні і фіксацію його на керамічних ізоляторах роликах. При застосуванні хорошого дроти, така проводка досить практична і коштує недорого - не потрібно купувати короба, металорукав, гофрорукав та інші засоби ізоляції. Але при складних схемах монтажу вона не зможе забезпечити достатній рівень функціональності.

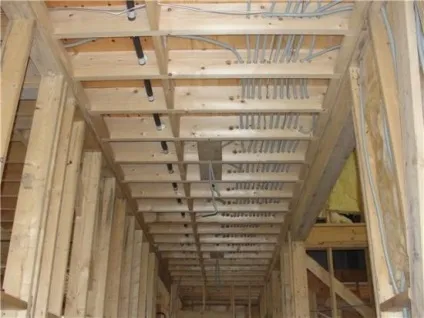

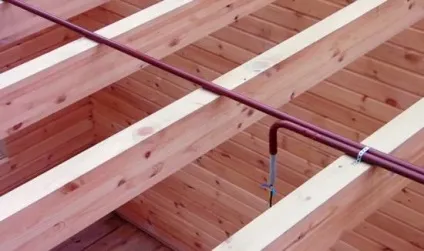

Можна проводити приховану проводку в трубах, але в цьому випадку доведеться застосовувати протягання проводів сталістой дроту по трубах. Крім того, що це не зовсім зручно, в деяких випадках доводиться вносити корективи і додавати дроти, або навпаки, видаляти. А в цьому випадку такі заходи будуть проблематичні. До того ж потрібно розбити всю лінію на конкретні ділянки, а після з'єднати в одну цільну лінію, що трохи знижує швидкість монтажу.

відкрита проводка

Відкрита електропроводка зовсім не означає, що дроти будуть постійно в полі зору. Є для цього спеціальні електроплінтуси, які можуть ховати весь провід, а при необхідності відкривати до нього доступ. Також, крім плінтуса, є ще кілька варіантів, про які ми ще не говорили:

прокладка в каналах;
Скобяна проводка;
прокладка в гофре.

Найбільш ефективним став електроплінтус, оскільки всередині його корпусу здійснюється надійна фіксація, яка дозволяє швидко і легко електрифікувати дерев'яний будинок або дачу.

Монтаж електропроводки ціна якого залежить від площі і кількості споживачів, може сміливо проводитися своїми руками, виконуючи основні правила безпечного підключення і з'єднань.
