Монтаж електричного котла опалення своїми руками схема, розрахунок, інструкція

Застосування електрики для опалення приватного будинку набирає обертів. Пов'язано це, перш за все, з неможливістю або дорожнечею монтажу газової гілки до того чи іншого об'єкту. Але і без цього, у такого опалення є досить достоїнств.

Нижче описаний принцип дії агрегату, розрахунок навантаження на певні території, і безпосередньо монтаж електричного котла опалення своїми руками. Робота нескладна, але вимагає точного виконання кожного етапу інструкції.

типи електрокотлів

Асортимент, пропонований споживачу, достатньо багатий. Зовні пристрої дуже привабливі - настінні, підлогові. Можуть харчуватися від мережі або вимагати певної силового навантаження.

Одноконтурні або двоконтурні - останні придатні для генерування гарячої води. Однак захоплюватися тільки пристроєм і зовнішнім виглядом, недоцільно - важливо визначити економічну вигоду кожного агрегату, вона визначається способом нагріву носія. Отже:

ТеНові електрокотли. Принцип роботи зрозумілий навіть школяреві - вода нагрівається спеціальними елементами, і циркулює по всій системі, приносячи тепло в кожен кут приватного будинку. Такі агрегати можуть бути як проточними, так і накопичувальними.

Економічний варіант - другий, він підтримує систему в постійній температурі, тим самим знижуючи тепловтрати будинку. Агрегати прості в налагодженні - монтаж електричного котла опалення займає пару днів при наявності всього обладнання, відповідного дозволу та схеми.

Будь котел нового покоління, оснащений блоком автоматичного регулювання, що дозволяє налагодити оптимальні показники температури повітря і води. Він може розміщуватися окремо від агрегату, мати дистанційне керування.

Вартість ТЕНових моделей невисока, але з часом елементи покриваються накипом, що може привести до поломки всієї установки або її частин. Важливо робити регулярну профілактику і заміну старого елемента на новий.

Електродні агрегати. Принцип такий - замість нагрівальний елемент використовується електрод, опущений в воду. За допомогою проходження струму через воду носій нагрівається і потім циркулює по всій системі.

Можна використовувати замість води антифриз - рідину, що не. Переваги такого котла в тому, що електроди практично не виходять з ладу, при витоку перегорання неможливо - котел відсіче від мережі. Агрегати невеликі за своїми розмірами, тому вмістити їх можна куди завгодно.

Тим не менш, вони здатні опалювати великі площі. Мінус електродного котла серйозний - потрібно спеціально очищена і підготовлена вода. А це в умовах великої мінералізації і не дуже хорошій системі очисних споруд просто неможливо.

Індукційні котли. Принцип установки зрозумілий - всередині котла укладений трансформатор, ізольований від теплоносія спеціальної колбою або відсіком. Сердечник або мідна обмотка передає тепло корпусу, а той, у свою чергу - теплоносія.

Переваги незаперечні - немає нагрівальних елементів, здатних перегоріти, обрости накипом, і привести до поломки всю систему. Високий ступінь безпеки - котел забезпечений автоматичним вимикачем для позаштатних ситуацій, має великий відсоток ККД. Є й недоліки - великі розміри, що вимагають окремого місця під установку і висока вартість.

Який придбати? Вибір тільки за власником. Однак не варто виходити тільки з вартості агрегату - покупка перспективною дорогою моделі, можливо, дасть велику грошову економію в майбутньому.

Вимоги до установки електричних котлів

Регламент менш суворий до установки агрегатів опалення на електриці, однак, це не означає, що до роботи можна поставитися халатно - обов'язкова схема монтажу електричного котла опалення та дозвіл від Енергонагляду, якщо система єдина в будинку. далі:

В обов'язковому порядку виявляються дефекти проводки. Електричний котел, згідно зі своєю потужності вимагає якісного силового кабелю і заземлення. Якщо дефекти виявлені, розведення змінюють.
Місце для установки котла вибирається ретельно. Воно не повинно бути менше 4 м² за площею, сирим або з періодичною вологістю, бути розташованим поруч з вікнами. Зазвичай підходить прохідний коридор - стіна або підлогу.
Залежно від місця розташування підлоги або стіна не повинні бути з дефектами. Це стосується проявів грибка або цвілі, які сигналізують про вологості.
Розетка і розподільна коробка повинні бути в єдиному екземплярі і тільки для установки. Ідеально, якщо власники забезпечать окреме введення саме для котла, тоді виключені короткі замикання або перепади в мережі.

Навіть монтаж електричного міні-котла опалення в гаражі повинен проводитися тільки досвідченим електриком. Відсутність знань призведе до нещастя.

Розрахунок потужності котла

Щоб зрозуміти, який агрегат стане найбільш прийнятним в будинку, слід розрахувати його потужність за такою формулою: F = S * F1 / 10, де F - потужність котла, S - площа приміщення, F1 - розрахунковий параметр агрегату на 10 м². Орієнтуватися слід на знайдену цифру. Крім того, слід врахувати такі фактори:

Тип теплоізоляції.
Кількість приміщень.
Площа віконних прорізів і дверей - через них найбільш відчутні втрати тепла.
Додаткові приміщення - горище і підвал. Утеплені вони, чи мають вентиляцію та інше.

Розрахувати і замовити режимну карту можна за допомогою професіоналів, які не тільки підкажуть найбільш прийнятне рішення, а й детально опишуть параметри для оптимізації витрат електроенергії.

Самостійний монтаж настінного електрокотла

Коли з моделлю агрегату визначилися і вибрали місце під установку, можна починати монтаж. Природно, при певних знаннях. Отже, потрібні такі інструменти:

Дриль.

Рівень.

Кріплення. Зазвичай це анкерні болти.

Гайкові ключі різних розмірів.

Кабель потрібного перетину.

Труби металопластикові для розведення всередині кімнат і приєднання до радіаторів.

Самі радіатори. Визначити потрібну кількість можна самостійно, але не менше 2кВт на кімнату 20 м².

Далі установка електричного котла опалення своїми руками. Важливо дотримуватися точної інструкції, що додається до кожного агрегату, і мати власну схему трубної розводки по кімнатах. Отже:

Першим встановлюється котел. Для цього спочатку робиться розмітка, а потім, за допомогою дрилі просверліваются отвори в стіні. Слід постійно користуватися рівнем, щоб не допустити перекосу установки.

До чого призводить недбалість - тени можуть оголитися і установка перегріється. Елементи в дорогому агрегаті вийдуть з ладу і можуть пошкодити інші комплектуючі.

Котел встановлюється на кріпильний елемент, отже, його фіксують першим і перевіряють на здатність витримати вагу установки. Потім фіксують агрегат.

Тепер важливо встановити заземлення. Якщо котел обладнати без нього, це означає зробити його небезпечним для всієї родини.

Металеві прути, закопані в землю, приєднують до нульового кабелю, який буде підключений до котла. На перетині можна економити - чим воно більше, тим краще безпеку.

Далі слід зачепити котел на автомат. Згідно перетину кабелю, він може бути одно-, дво- та трифазним. Потужність котла відповідно - до 6 кВт, від 6 до 12, понад 12 кВт. Заземлення йде окремо.

Щоб не робити неохайних «висяків», методом штробления, дроти ховаються в стіну. Важливо відразу встановити автоматичну систему відключення котла в разі перевантаження або витоку носія.

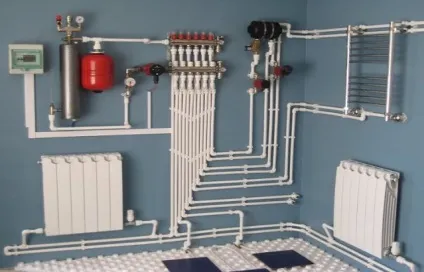

Проводиться установка циркуляційного насоса і розширювального бака. При придбанні західного котла, комплектуючі запропоновані одразу. Вітчизняні виробники грішать тим, що доводиться докуповувати всі складові.

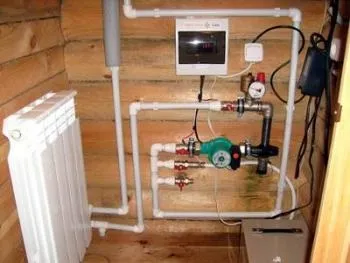

Тепер залишилося з'єднати всю систему трубами. Заздалегідь вішають на стіни радіатори і підключають їх до системи.

Зварювати нічого не потрібно - нові моделі мають нарізні сполучення і вести монтаж досить просто. Також слід фіксувати їх відповідно до рівня - перекіс загрожує завоздушіванію системи.

Коли система змонтована, перевіряють окремо кожен вузол опалення - на витік трубну розводку і сам котел, на правильне з'єднання кабелів - електрощит. Після опресовування котел можна включати в роботу на мінімальному режимі, додаючи навантаження поступово.

електрокотел Еван

Зовсім недавно вітчизняний виробник запропонував своєму споживачеві новий продукт - електричний котел Еван. Компанія існує досить давно і постійно модернізує свої агрегати, результатом чого стала ця опалювальна система. Серії котлів, що випускаються під цією маркою, умовно можна розділити на наступні:

Всі комплектуючі виготовлені з нержавіючої сталі. Це дозволить не хвилюватися споживачеві щодо корозії всередині опалювального котла.

Оснащення не викликає нарікань - циркуляційний насос, блок управління. Залежно від серії, кількість комплектуючих може бути збільшено або скорочено. Однак мінімальний набір, не показник поганої якості, просто система може обійтися і без них.

Встановлений в кожну модель програматор дозволяє оптимізувати витрати електроенергії, а, значить, і власних коштів. Крім того, автоматика сама плавно регулює силу струму і температуру носія, в залежності від умов, що змінюються.

Самостійний монтаж електричного котла опалення Еван, цілком можливий, так як додається детальна схема збирання та руху теплоносія по системі. Але найкращим виходом для недосвідченого власника буде запрошення для роботи фахівця в області електрики.

Великим плюсом продукції Еван стають демократичні ціни на котли економ і стандарт класу. Якщо власники не мають розкішні особняками з територіями, що перевищують 500 м², то будь-який з агрегатів впорається на відмінно.

Прийняти рішення по установці опалювального агрегату власники повинні після того, як зроблять необхідні економічні розрахунки в плані витратності бюджету в майбутньому. Якісна робота електрокотла залежить не тільки від популярності виробника, але і від умов житлового об'єкта для продуктивної роботи.

Промисловість надала масу варіантів, який з них буде встановлено в будинку - вирішувати власнику. Важливо не пошкодувати про зроблений вибір.
