Монтаж димоходу своїми руками покрокова інструкція, схеми (відео)

• Що потрібно зна ть для збірки димоходу?
• Поетапна установка димо ходу
  • Перший етап: сполуки Инени всіх елементів
  • Другий етап: проведення димоходу крізь стіну і дах
  • Третій етап: закріплений ня димоходу
• Завершення у становки димоходу

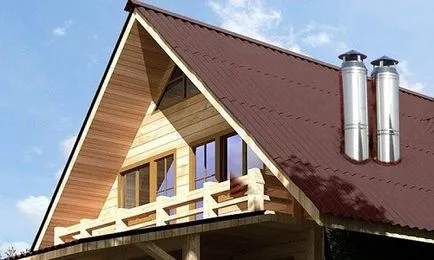

Зараз димоходи конструкції «сендвіч» вважаються дуже популярними, адже вони дуже прості, красиві і функціональні. Головне, що монтаж димоходу такого типу є дуже простим.

Димарі конструкції «сендвіч» вважаються дуже популярними, адже вони дуже прості, красиві і функціональні.

Димарі даного різновиду мають безліч переваг, серед яких:

• відсутність конденсату;
• мінімальне скупчення сажі;
• підвищена пожежна безпека;
• простота обслуговування;
• невелика вага;
• Гарний вид.

Крім того, подібні труби вважаються ідеальними для будівель з дерева.

Що потрібно зна ть для збірки димоходу?

Пристрій димоходу з сендвіч-труб.

Готовий димар складається з декількох сегментів, довжина кожного становить близько 1 м, під час установки вони з'єднуються між собою.

Конструкція димоходу складається з зовнішніх і внутрішніх труб, а між ними розташований теплоізоляційний шар. Труба всередині виконана з якісної нержавіючої сталі, зовнішню роблять з різноманітних матеріалів (іноді використовують навіть латунь або мідь). Небажано використовувати оцинковані труби, адже під час нагрівання та охолодження вони змінюються в діаметрі, а нержавейка завжди залишається однаковою. Якщо димохід робиться для лазні та її збираються топити твердим паливом, тоді краще використовувати для труб виключно жароміцних нержавійку.

Ущільнювач може бути яким завгодно, переважно для цього застосовують базальтові волокна або мінеральну вату, адже ці матеріали мають відмінні теплоізоляційні характеристики. В якості внутрішнього утеплювача підійде поліуретан або керамзит. Головною проблемою під час укладання теплоізоляції є те, що матеріал потрібно розміщувати внахлест, підрізаючи приблизно половину товщини, а також робити перехлест приблизно на 10 см. Іноді доводиться набивати вручну, щоб зробити все акуратно.

Існує кілька методів з'єднання труб:

Схема проходу димоходу через згорає перекриття.

«По диму» сам димар збирають, щоб забезпечити будівлю від проникнення чадних газів. «По конденсату» потрібен, щоб конденсат, який виникає через перепади температур, міг вільно стекти по трубі.

В одному випадку перед димом не буде ніяких перешкод, тому під впливом тяги він швидко вийде назовні, однак конденсат може потрапити всередину самого сендвіча, якщо стики будуть закладені недбало. Це часто призводить до псування внутрішнього утеплювача. При другому методі внутрішня труба злегка заходить в нижній розтруб, тому волога не може потрапити всередину самої труби. Однак виникає проблема з димом, адже, якщо є хоч якась щілина, він обов'язково знайде вихід. Єдиним варіантом в такій ситуації є ретельна герметизація всіх стиків і щілин.

Внутрішні труби краще встановлювати «по конденсату», адже тоді він не буде потрапляти на шви, відповідно, затікання теж не буде. Навіть попри те, що труби мають подвійний шар, все пожаронебезопасние ділянки треба ретельно ізолювати. Сендвіч краще не використовувати як першу трубу, приєднувану безпосередньо до печі.

Повернутися до списку

Поетапна установка димо ходу

Сам монтаж димоходу є дуже простим. Все тому, що сендвіч-труби вважаються пожежобезпечними і для їх з'єднання та кріплення не потрібно мати спеціальної освіти.

Димохід встановлюють знизу вгору, при цьому зовнішня труба ніби надаватися на внутрішню.

Повернутися до списку

Перший етап: сполуки Инени всіх елементів

Встановлюючи димохід, потрібно враховувати, що один кінець труби трохи звужений і має менший радіус. Його необхідно вставити в трубу. З огляду на, що в димоході практично не буде накопичуватися сажа, конденсат буде дуже просто виводитися - для цього просто ставлять спеціалізовані трійники.

Повернутися до списку

Другий етап: проведення димоходу крізь стіну і дах

Схема з'єднання сендвіч димоходу.

Якщо доведеться виводити димар крізь стіну, її необхідно розібрати, а потім зміцнити місця, де буде знаходитися кронштейн. Після цього треба зібрати зовнішній кронштейн, приробивши пару куточків як полози - таким чином трійник можна буде легко пересувати при установці, і нічого не буде застрягати.

Стіну закривають фанерою, товщина якої становить близько 1 см, і закріплюють азбестовий лист по всій площі за допомогою шурупів. Поверх цього закріплюють цілісний лист металу. У листі прорізають квадратні отвори, де буде перехідник, і ретельно закріплюють його шурупами. Під кінець кронштейн необхідно покрити спеціальним лаком, щоб забезпечити захист від корозії. Після цього в переходнике треба просвердлити отвір, яке вдягається на сендвіч.

Збираючись будувати димар своїми руками, необхідно розібратися з поняттям поступки. Так називають простір, залишене між стіною і димовим каналом. Дуже важливо розрахувати перший елемент, який буде з'єднувати димохід таким чином, щоб труба з'єдналася з іншого трохи вище місця, де був розділений стелю. Це потрібно для забезпечення можливості візуального контролю найбільш пожежонебезпечних елементів.

Щоб установка труби на даху була успішною, треба приділити належну увагу її проведення крізь дах. Спочатку необхідно взяти оцинкований лист зі сталі і прикласти до отвору зсередини, потім виводити саму трубу через покрівлю. Після цих дій лист треба закріпити на покрівлі. Якщо є необхідність, його додатково заводять під її край.

Якщо дах пласка, не можна, щоб димохід височів більше ніж на 1 м над покрівлею.

Іноді, коли димар підноситься над покрівлею більше ніж на 1-2 м, потрібно подбати про додаткові розтяжках зі спеціалізованими обтискними хомутами.

Якщо сама покрівля виконана з горючих матеріалів, необхідно обов'язково забезпечити додатковий захист від загоряння. Щоб це зробити, на трубу, що підноситься над бітумом або дерев'яною черепицею, необхідно встановити дефлектор, на якому є сітка-іскрогасник зі спеціалізованими маленькими осередками.

Повернутися до списку

Третій етап: закріплений ня димоходу

Все коліна з трійниками і схожими елементами необхідно скріпити хомутами, для трійника використовують опорний кронштейн. Якщо немає впевненості, що кріплення верхньої частини димоходу на даху досить надійно, потрібно все підстрахувати, використовуючи, наприклад, розтяжки під 120 градусів. Стандартна схема демонструє, як треба скріплювати всі стикувальні з'єднання.

Повернутися до списку

Завершення у становки димоходу

Як тільки все буде зібрано, можна зняти з труб плівку, яка їх захищала. Оптимальною довжиною димоходу вважаються 6 м, при цьому він міряється від самого пічного колісника. Після всіх робіт треба загерметизувати зазори з швами. Щоб це зробити, використовують спеціалізований жароміцний герметик, розрахований на роботу при температурі 1000 градусів. Особливості його нанесення такі:

• на труби, розташовані зовні, його наносять також зовні;
• для труб, розташованих усередині, його наносять просто на поверхню самої верхньої труби, розміщеної всередині;
• при переході на двостінні труби - по всьому колу зовні;
• при з'єднанні інших моделей труб або одностінних - по колу.

Коли монтаж буде завершено, треба обов'язково перевірити найбільш небезпечні місця нагріву димоходу. Щоб після цього було легше і простіше чистити димохід, всередині треба облаштувати ревізію - так називають спеціалізований знімний елемент або отвір з невеликими дверцятами.

Сам пристрій даного димоходу вважається дуже простим, і все завдяки невеликій вазі, а також примітивності самої конструкції. Головне - правильно скласти проект і, закупивши все потрібні матеріали, сміливо взятися за роботу.
