Модернізація акустичної системи вега 50ас-106
Нещодавно купив собі акустичну систему ВЕГА 50АС-106. Недбала збірка цієї системи змусила модернізувати її. Не намагайтеся все зробити за 2 дні, краще довше робити, але зате якісно, я витратив вільний час 2-х тижнів на 2 колонки.
- Установка гнізд з гвинтовими зажимами.
- Герметизація корпусу.
- Модернізація фільтра.
- Заміна проводів.
- Демпфірування АС.
- Заміна всього поролону.
- Прослуховування.
1. Установка гнізд з гвинтовими зажимами.

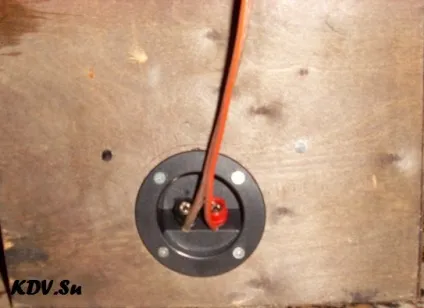

Спочатку з АС були виведені 2 дроти для їх підключення мене це не влаштовувало і я вирішив поставити нормальні затискачі. Для цього були куплені ось такі затискачі:
Для їх установки необхідно взяти коронку для дрилі і висвердлити дірку під затиск. З заднього боку їх треба промазати герметиком або клеєм для кращої герметизації корпусу.
2. Герметизація корпусу.
Необхідно закрити всі щілини в АС, що б уникнути неприємні призвуки виходять з них, для цього я буду використовувати клей герметик зсередини, а зовні моментом кристал, ні в якому разі не використовуйте пластилін, якщо ви вже ним заклали або до вас хтось, то вам доведеться подумати як позбавиться від нього.
Також варто ретельно промазати передню стінку герметиком, в 6 етапі буде приведена фото передньої панелі з ущільнювачем і там буде добре видно як я промазав передню стінку. Перевірити герметизацію корпусу можна подавши сигнал на НЧ від 30 до 100 Гц це можна зробити за допомогою програми "генератор звукових частот" (прикріплений прогу до цієї статті).
3. Модернізація фільтра.

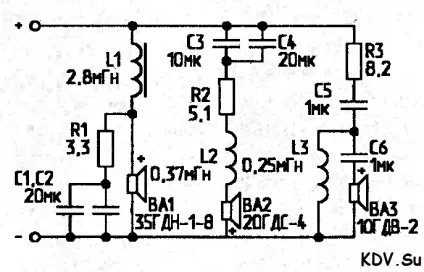

Відразу після прослуховування АС зрозумів, що якість відтвореного звуку залишає бажати кращого. В результаті експериментів з фільтром вдалося домогтися гарної лінійності АЧ, причому зміни не торкнулися саму схему АС, а тільки номінали конденсаторів у фільтрах НЧ і СЧ. Все це вдалося реалізувати на штатних елементах АС. Необхідно тільки зробити нові перемички для отримання потрібної ємності в фільтрі СЧ, використовуючи одну з ємностей фільтраНЧ. Результат був вражаючим.
4. Заміна проводів.

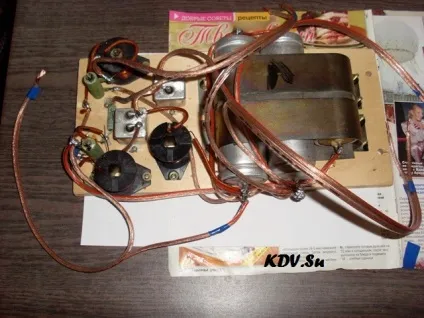

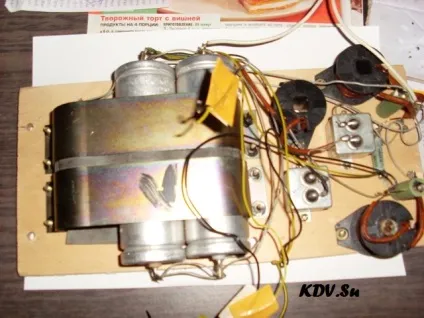

Всі дроти я замінив на нові 2.5 2. Ось фото до і після:

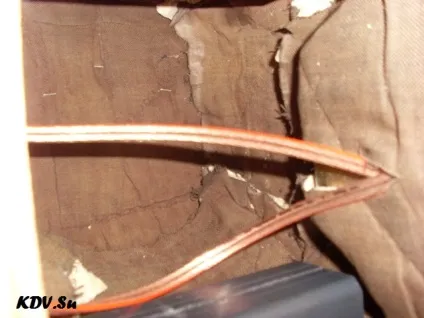

Всі внутрішні стінки обтяг ватяною ковдрою, товщина порядку 1.5-2см, вийшло навіть дуже нічого, у кого немає такої розкоші) можна поролоном, але не раджу тому згодом він псується, розсипається, краще автомобільним звукопоглотітелем. Ковдра я приклеїв на ПВА і в окремих місцях закріпив сцеплером по фанері, скоби використовував 10. Так само не забудьте перевірити якість і кількість наповнювача в склянці СЧ.
6. Заміна всього поролону.

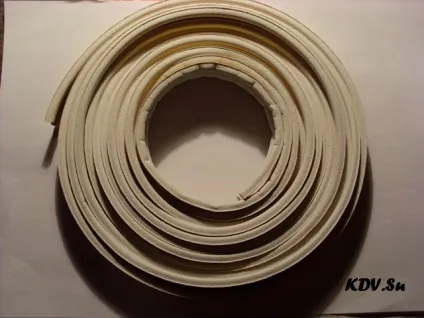

У зв'язку з тим, що поролон з часом псується і перетворюється в хрін знає що вирішив повністю замінити його ущільнювачем, ось таким:
