Моделювання в середовищі графічного редактора

Конструювання - різновид моделювання

ЗАВДАННЯ 1.13. Створення набору цеглинок для конструювання

Дуже поширеною об'ємної конструкцією є форма цеглинки з відношенням сторін 4: 2: 1. Таку форму мають будівельні блоки, елементи меблевих гарнітурів. Можна спробувати себе в дизайні власного житла, не займаючись пересуванням меблів, а рухаючи цеглинки на екрані в тривимірному ескізі кімнати (рисунок 1.16).

Як і будь-яке завдання конструювання, ця задача розпадається на три:
♦ створення меню готових форм;
♦ конструювання типу «ч / з буде, якщо. »;
♦ конструювання типу «як зробити, щоб. ».

Якщо скористатися наявними можливостями поворотів фрагментів малюнка на 90 ° і відображення їх, то досить побудувати всього три положення.

Побудувати меню цеглинок і зберегти в файлі з такою ж назвою.

Захистити його від записи.

ЗАВДАННЯ 1.14. Конструювання з цеглинок по загальному вигляду

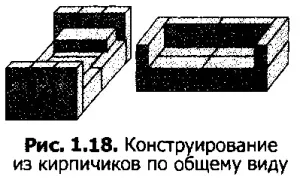

За загальним виглядом предметів меблів, наявної у вашій кімнаті, побудувати з цеглинок їх моделі (приклади на малюнку 1.18).

ЗАВДАННЯ 1.15. Моделювання розстановки меблів

Користуючись створеними моделями меблів, розставити їх у об'ємній плані кімнати з метою збільшення вільного простору. При створенні кімнати використовувати цеглинка, розміри якого пропорційні 100: 50: 25 см.

ЗАВДАННЯ 1.16. Моделювання об'ємних конструкцій з цеглинок за трьома проекціями

Ця і наступна завдання тісно пов'язані зі шкільним курсом креслення. Вона вимагає концентрації уваги, просторової уяви та акуратності. Має бути відтворити вигляд фігури із зображень трьох проекцій (виду спереду, зверху і зліва).

Створити з цеглинок об'ємні конструкції, представлені на малюнку 1.19 (а, б, в) трьома проекціями.

ЗАВДАННЯ ДЛЯ САМОСТІЙНОЇ РОБОТИ

1.17. Побудова трьох проекцій по загальному вигляду об'єкта.

Створити меню проекцій цеглинок. Меню представлено на малюнку 1.20.

Конструювати з елементів створеного меню три види об'ємних конструкцій (спереду, зверху і зліва), зображених на малюнку 1.18.

1.18. Моделювання з будівельного конструктора.

Якщо екранний кубик або цегла замінити більш складним набором будівельних блоків на зразок того, що зображений на малюнку 1.21, то можна моделювати архітектурна споруда.

Продумати технологію створення сумісних деталей будівельного конструктора. Створити і зберегти меню. Скласти об'ємні композиції за допомогою елементів будівельного конструктора.
