Міжповерхові перекриття основні види та особливості пристрою

Конструкція міжповерхового перекриття

Міжповерхове перекриття являє собою несучу конструкцію, яку влаштовують в будинку між двома приміщеннями, які знаходяться вертикально. Таким чином, для верхнього приміщення перекриття служить підлогою, а для нижнього, відповідно, стелею.

Це міжповерхове перекриття може бути виконане з різних матеріалів. Воно може бути дерев'яним, залізобетонним, металевим. Природно, кожне з них має відповідати різним інженерним вимогам, володіти запасом міцності і витримувати навантаження, як постійну, так і тимчасову. Пристрій у кожного виду різне, так само як трудовитрати і вартість.

Що потрібно знати про ці конструкціях? різновиди перекриттів

Залежно від того, між якими поверхами в будинку розташовуються міжповерхові перекриття. їх поділяють на:

Горищні міжповерхові перекриття

Основні вимоги, які висуваються до будь-якого перекриття:

• на перекритті не повинно бути прогинів, воно повинно бути міцним;
• воно повинно мати достатній рівень тепло- і звукоізоляції;
• перекриття повинно відповідати всім нормам пожежної безпеки;
• воно повинно мати великий термін експлуатації.

Відповідно, перший тип конструкції розділяють приміщення цокольного і першого поверхів. Міжповерхові перекриття знаходяться строго між приміщеннями двох поверхів. Мансардне перекриття відокремлює приміщення поверху від мансардного приміщення. Останні, горищні конструкції поділяють приміщення поверху і горища.

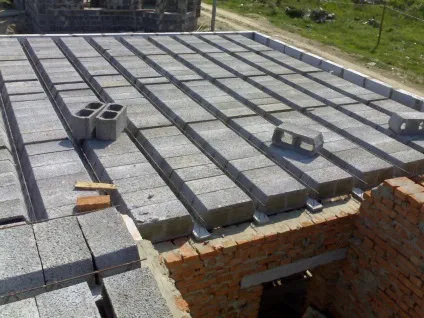

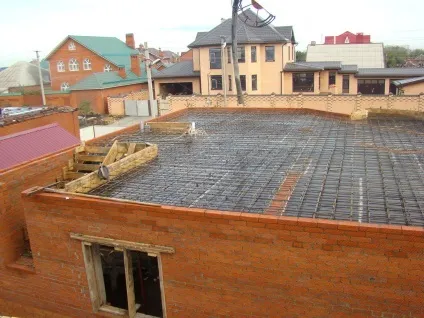

Збірно-монолітні залізобетонні перекриття цокольного поверху

У приватному невеликому будинку найчастіше використовуються дерев'яні або залізобетонні конструкції. Вибір здійснюється залежно від вихідних даних, умов, призначення і конструктивних рішень обраного будівлі.

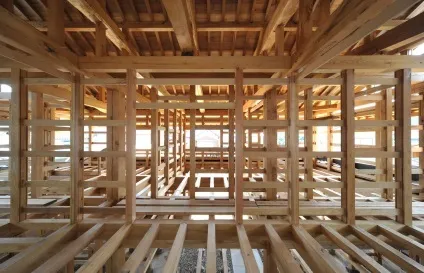

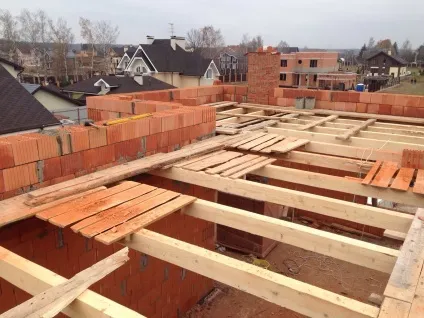

Міжповерхові перекриття в дерев'яному будинку

Особливості, переваги та недоліки перекриттів з дерева

Дерев'яні конструкції влаштовуються по балках, які також вибираються з цього матеріалу. Найчастіше вони використовується в невеликих малоповерхових будинках.

Пристрій міжповерхового дерев'яного перекриття

Балки можуть бути виготовлені з:

• дощок, товщина яких становить від 3,8 до 5 см;
• бруса, товщина якого становить від 7,5 см до 17,5 см;
• колод;
• проклеенного бруса;
• клеєних балок (дерев'яного двотавру).

Такий вид перекриття по балках має наступні переваги:

• його досить легко зробити і змонтувати;
• володіє хорошими теплоізоляційними властивостями;
• дерево є екологічно чистим матеріалом, що гарантує відсутність в будинку шкідливого впливу на організм людини;
• можна використовувати в будинках, які стоять на легкому фундаменті, оскільки перекриття не даватимуть великий додаткового навантаження;
• доступність.

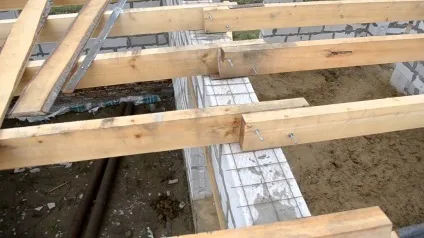

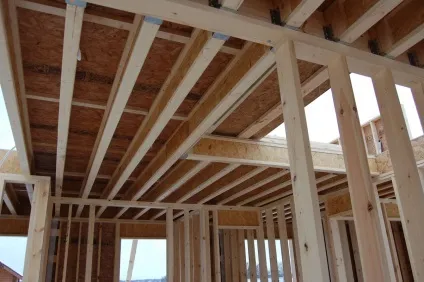

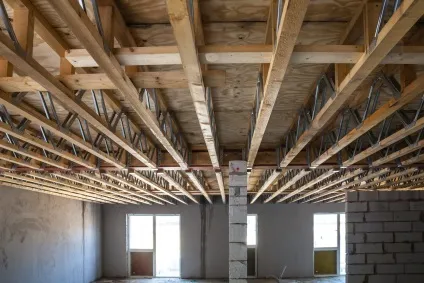

Дерев'яні балки перекриттів

У той же час, необхідно пам'ятати і про недоліки даної конструкції:

• перекриття з дерева по балках мають не таку високу міцність, як залізобетонні;
• потребує додаткової обробки антипіренами - завдяки цьому дерев'яне покриття буде не пальним;
• без обробки антисептиком, дерев'яне покриття по балках може бути уражено грибком, комахами-шкідниками або цвіллю;
• через вогкість, коливань температур, вологості і навантажень присутній ризик утворення деформації дерев'яного перекриття.

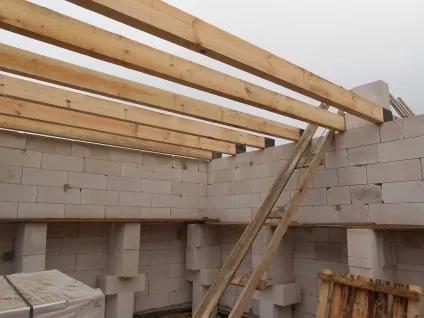

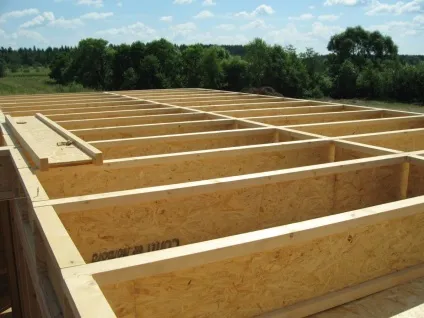

Балкові перекриття з деревини

Основні етапи при монтажі перекриття з дерева

Даний вид перекриття встановлюється по балках. Так що, перший крок в технологічній схемі пристрою - це установка балок. Пристрій цих елементів в будинку відбувається за такою інструкції:

• Первинним завданням стоїть обробка деревини антисептиком. В іншому випадку, вони будуть з часом гнити, і перекриття по дерев'яних балках буде нестійким.
• Кінці балок зрізаються під кутом від 60 до 80 градусів. Крім антисептика, вони також просмалівают.
• Далі кінці балок повинні бути обгорнуті руберойдом.
• У стіні повинні бути підготовлені ніші, глибина яких повинна становити від 15 см. У них укладаються балки. При цьому зазор між стіною і балкою повинен складати від 3 до 5 см. Після установки балки, він заповнюється мінеральною ватою.

Відстань між балками повинне бути від 0,6 м до 1,5 м. Також потрібно дотримуватися пропорцію, в якій товщина балки повинна бути не менше, ніж 1/24 частина довжини самої балки.

Пристрій необхідно починати з самих крайніх елементів. Після того, як всі вони будуть встановлені, необхідно щоб по балках був однаковий горизонтальний рівень.

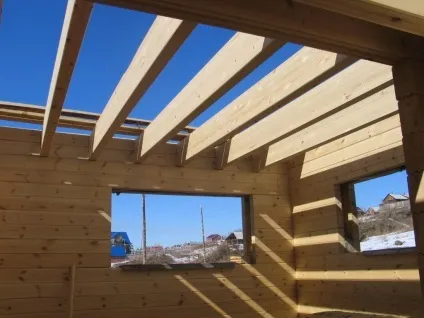

Монтаж дерев'яних міжповерхових перекриттів

У деяких випадках, необхідно подбати про забезпечення більшої жорсткості. Для цього зазвичай вдаються до сталевих кріплень - анкерів, скоб або пластин. Якщо анкера і пластини використовуються вкрай рідко, то скоби можна зустріти досить часто в дерев'яних будинках.

Кріплення балок міжповерхового перекриття

Після завершення цих етапів, можна приступати до пристрою перекриття по балках. Як настилу зазвичай виступають листи фанери, стругані дошки або панелі OSB. Але це далеко не єдиний елемент. Пиріг перекриття складається з чорнового статі, ізоляції (вітро-, тепло-, гідро-), невеликого повітряного зазору і дошки для підлоги.

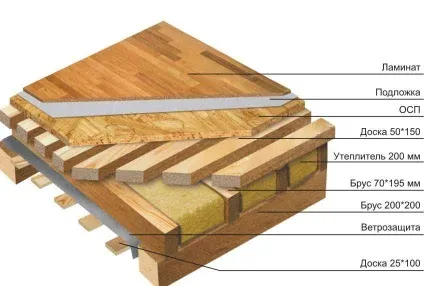

Пиріг: від верхніх шарів до нижніх шарів (наочний приклад):

1. Ламінат.
2. Підкладка під ламінат.
3. Плити ОСП.
4. Дошка з характеристиками 50х100.
5. Утеплювач товщиною 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Захист від вітру.
9. Дошка 25х100.

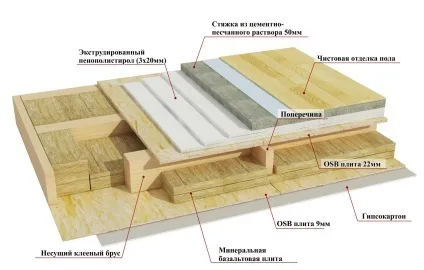

Пиріг міжповерхового перекриття. схема 1

Пиріг, а точніше його шари, можуть трохи змінюватися в залежності від конструктивних рішень. Залежно від того, яка плита використовується в якості чорнового статі, рекомендується або покрити фінішним покриттям і класти плитку, лінолеум або інше покриття. У тому випадку, якщо зверху в якості чорнового статі виступають стругані дошки, їх можна покрити лакофарбовим складом і більше нічого не укладати.

Пиріг міжповерхового перекриття. схема 2

Рекомендації від фахівців по роботі з конструкціями з деревини

У тому випадку, якщо необхідно пристрій перекриття з деревини по балках, фахівці рекомендують дотримуватися деяких порад. Серед яких:

• Влаштовувати перекриття потрібно тільки в тих місцях, де це дійсно необхідно. Зайві конструкції в декоративних або інших цілях будуть лише давати додаткове навантаження на фундамент.
• Всі елементи з дерева повинні бути оброблені спеціальними антисептиками і захисним складом від загоряння.
• Перш, ніж вставляти балки в бетонні або цегляні виїмки в стіні, їх попередньо потрібно обробити спеціальними складами. Після цього вони обертаються руберойдом і тільки потім вставляються в виїмки.
• Якщо поруч з балками проходить димохід, потрібно пам'ятати, що мінімальна відстань між ними має бути не менше 25 см.

Робимо дерев'яне перекриття

Залізобетонні перекриття: переваги і недоліки

У порівнянні з раніше розглянутим видом перекриття, залізобетонні більш довговічні і міцні. Можуть бути як цільними (монолітними) так і збірними.

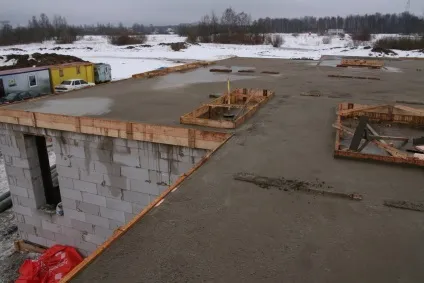

Монолітне міжповерхове перекриття

Позитивними сторонами можна виділити наступні:

• можна зробити перекриття будь-якого розміру і форми;
• залізобетон має більшу несучу здатність;
• якщо в дерев'яних перекриттях потрібно стежити, щоб не було прогинів, то в залізобетонних ця ситуація виключена.

Негативними сторонами є:

• процес створення потрібного перекриття є досить трудомістким і вимагає помічників або додаткову робочу силу;
• після заливки за бетоном потрібно доглядати, поки він не придбаний максимальну міцність;
• необхідна наявність спеціальної техніки та інструментів;
• вартість робіт вище, в порівнянні з дерев'яними перекриттями.

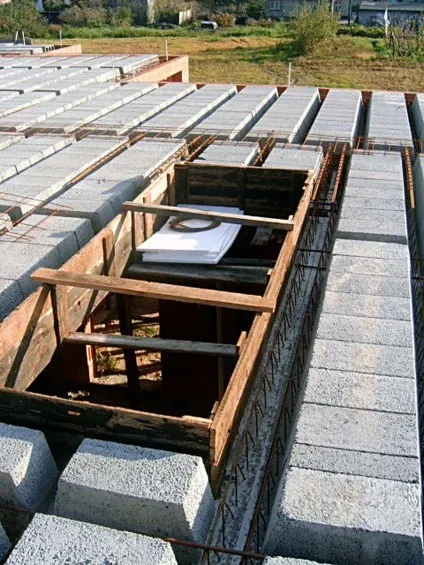

Збірне перекриття з бетонних плит

Коротко про технології

Монолітні перекриття мають металевий каркас з арматури, який залитий бетонною сумішшю. Арматура зв'язується або зварюється, в результаті чого виходить сітка.

Важливим фактором є діаметр арматури. Вона підбирається в залежності від того, яке навантаження повинна бути на перекритті (також повинен бути врахований деякий запас міцності).

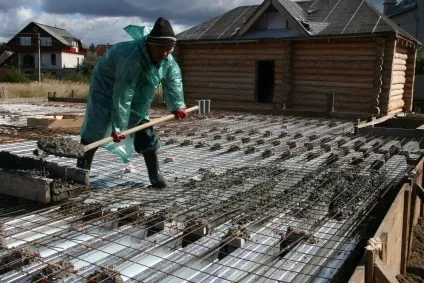

Бетонні міжповерхові перекриття

Щоб зробити таке перекриття в першу чергу потрібно спорудити опалубку. По краях опалубки необхідно зробити спеціальні фіксатори, які не даватимуть арматурі провисати. Щоб опалубка не просідає, можна встановити розпірки.

Після того як опалубка та арматура встановлена, можна приступати до бетонування. Перш ніж приступити до заливання, потрібно розрахувати обсяг суміші. Це в першу чергу залежить від товщини і площі перекриття. Товщина в свою чергу повинна складати 1/30 частина від прольоту. Таким чином, якщо проліт становить 6 метрів, то, відповідно, товщина становитиме 20 см.

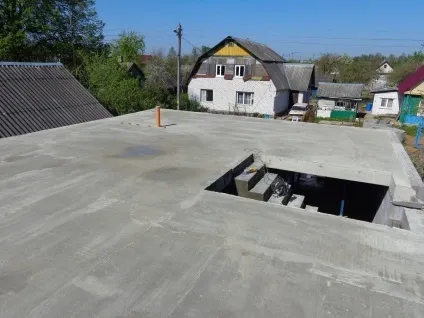

Гоотовое міжповерхове перекриття з бетону

Рекомендації фахівців при роботі з монолітними ж / б конструкціями

Якщо необхідно зробити монолітну ж / б конструкцію, фахівці рекомендують врахувати кілька важливих моментів. Вони виділяють наступне:

• При виборі арматури необхідно розрахувати проектні навантаження, яка вона повинна витримати. При розрахунках буде виявлено необхідний діаметр, проте купувати краще на 1 або навіть два розміри більше, щоб збільшити запас міцності.
• Найкраще сітки не зварювати, а пов'язувати спеціальної дротом.
• Якщо ви не впевнені, щоб встигнете зробити заливку за один раз - відкладіть. Цей етап не повинен перериватися.
• Щоб конструкція не потріскалася, поки бетон набирає міцність (це стосується теплих періодів року), її рекомендується зволожувати.
• Якщо бетонування проводиться взимку - потрібно подумати про спеціальні противоморозних добавках.

Як зробити міжповерхове бетонне перекриття

Міжповерхові плити повинні бути обрані в залежності від призначення будівлі, а також конструктивних рішень.

З'єднання плит перекриттів

У невеликих будинках дуже популярні дерев'яні пироги, які досить легко спорудити самостійно. Якщо в ж / б плиті потрібно розрахувати якої товщини вона повинна, то у випадку з конструкцією з дерева потрібно продумати пиріг.
