Як підключити микшерский пульт до багатоканальної звукової карти
Як підключити микшерский пульт до багатоканальної звукової карти? Багато починаючі музиканти, розмірковуючи про таке поняття, як звукова студія, шукають технічну можливість взаємодії звукової карти комп'ютера і микшерского пульта ... Яку конфігурацію застосувати для надійної, налагодженої роботи всіх компонентів студії? Як підібрати микшерский пульт, для можливості підключення його до звукової карти?
Поділюся деякими своїм досвідом, по підключенню микшерского пульта до звукової карти.
Як пульта було використано пристрій, виробництва Німеччини «Behringer Xenyx 2222FX». Що мені сподобалося в цьому пульті, це наявність 8 гнізд - «розривів».
Що це таке, «Розрив» (або "Сhannel inserts")?
Це гніздо, для «Джека» типу «стерео», але не для стереосигнала, а для організації розриву ланцюга, коли на один висновок сигнал віддається (виводиться), а на іншій він повертається (приймається). У разі незадействія цих гнізд (коли нічого в них не вставлено), відбувається комутація всередині самих гнізд. Тобто якщо уявити контакти стереогнезда, то «лівий» і «правий» є як -б замкнутими (насправді замкнутими в даному випадку є «вхід» і «вихід»).
Як в такому випадку їх скоммутіровать?
Так як одне гніздо «розрив» ( "channel inserts") в мікшері вже має властивість і «входу» і «виходу», а в звуковій платі це властивість представлено у вигляді окремих гнізд, відповідно, «входу» і «виходу», то залишалося тільки скоммутіровать мікшер і звукову карту відповідним чином. Для цього довелося спаяти (в принципі, можна і готові купити) вісім музичних кабелів, усередині кожного з яких повинні були знаходитися по два сигнальних дроти. Далі "огранив" їх 24 - ма "Джек": 8 стерео (для мікшера) і 16-ю моно, для звукової карти, відповідно.
Як відбувається робота студії
У цьому включенні під час запису і при відтворенні все з'єднання можуть залишатися статичними. Монітори, підсилювачі, інструментальні підключення в обох випадках працюють злагоджено - все контролюється ...
при записи
У той момент, коли ми вирішуємо записати, наприклад, 8 аудіо каналів одночасно на 8 різних аудіо треків в програмі для многодорожечной записи, запущеної на комп'ютері, то все вісім джерел звуку, підключених до відповідних входів микшерского пульта, доходять до «розривів» і з їх контактів "виходів" вільно потрапляють на відповідні входи ( "in") звукової карти.
при відтворенні
При відтворенні, записані раніше джерела звуку через гнізда "out" звукової карти повертаються через ті ж «розриви» мікшера, а точніше через їх контакти "входів", вступаючи далі на всілякі органи управління (еквалайзери, гучності, ефекти і т.д.) і далі, на будь-які висновки: монітори, навушники, рекордер і т.д. тобто все просто і надійно ..
... Пам'ятається, навіть вирішив поекспериментувати, і збільшити число каналів при відтворенні до 12-ти, коли використовував 4 додаткових каналу (2 стереоканалу) звукової карти Audigy за допомогою спеціальних драйверів від «KX-Project». (В цьому випадку, при певній «комутації» в настройках цих драйверів можна домогтися виведення до шести незалежних каналів, що походять з 2-х передніх, 2-х задніх, «центрального» і «сабвуфера» в оригіналі, при використанні "рідних Креатівовскіх" драйверів в відомих платах "SB Live" і "Audigy" від фірми "Creative".)
І в режимі многотрекового (мультитрековий) відтворення, при використанні Adobe Audition у відповідному вигляді, коли я виводив чотири додаткових каналу, підключивши їх до вільних "входів" мікшера, (звичайно, довелося для цих цілей зробити спеціальні «перехідники»), але головне, що все це разом прекрасно працювало ...
До речі, коли є мікшер, то «зводити» треки бажано саме подібним способом (через микшерский пульт), а не через функцію «mix down» в програмі.
Дивіться також:

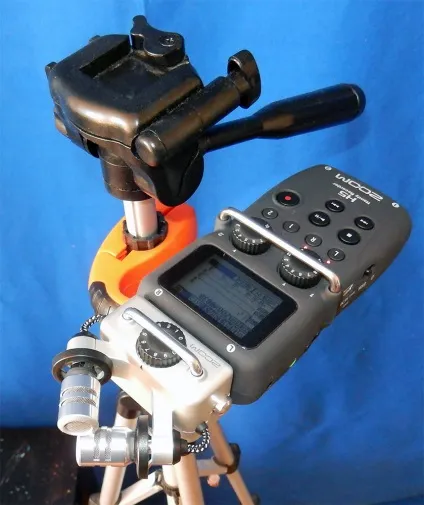

- Короткий огляд диктофона ZOOM H5
