Мікротунелювання - горизонтально направлене буріння

У роботах з прокладання трубопроводів і трубопровідних систем в комунальній сфері, а також спорудженні системи водо- і теплопостачання та каналізації поряд з традиційними технологіями використовуються і новітні технології.
Технологія мікротоннелірованія не вимагає розбору поверхонь по трасі.

Така відмінність від традиційного ведення робіт відкритим способом зводить до мінімуму порушення роботи транспорту і вплив на системи життєзабезпечення.

Ця технологія застосовувалася в країнах Європи і США ще з кінця минулого століття і на сьогоднішній день є одним з головних методів прокладки труб і колекторів у великих містах.

Будь-які проекти, в яких здійснюється прокладка підземних комунікацій, при технології мікротоннірованія не мають перешкод. Ця споруда проходів під автострадами і злітно-посадковими смугами, роботи в районах міста з історичною забудовою і спорудження тунелів під річками і залізничними шляхами.
Універсальна технологія, що не використовує в будівництві спорудження траншей, дозволяє ефективно вирішувати завдання розвитку інфраструктури міста, в тому числі і ті, вирішення яких до недавнього часу було проблематичним.

технологія мікротоннелірованія

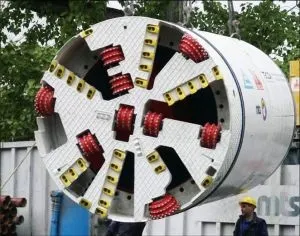

Прохід в грунті здійснюється за допомогою прохідницької машини. або, іншими словами, щита (прохідницький щит), який рухає домкратних станція, що встановлюється на глибині, необхідної для прокладки трубопроводу.

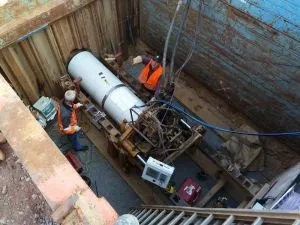

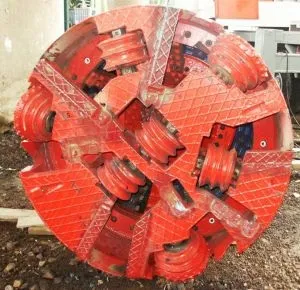

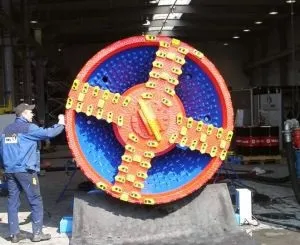

Перед початком робіт проводяться підготовчі роботи, що включають в себе будівництво стартової та приймальні шахт на рівні очікуваного розташування труб. Діаметри шахт не перевищують декількох метрів. Потім у стартовій шахті монтується домкратних станція і прохідницький щит. Домкрат просуває щит в грунті на відстань, рівну довжині труб продавлювання, і таким чином процес повторюється. Ріжуче колесо машини розробляє породу, яка згодом змішується з водою, що подається насосом харчування в зону ріжучих коліс, і подається в відстійник на поверхню шахти.

Грунт, осаджені в відстійнику, вивозиться, а відпрацьована вода знову використовується в нових циклах нарощування труб. На наступному етапі проводиться нове нарощування става труб, що забезпечує проходку щита в приймальню шахту.

Ставши труб залишають в землі, а щит демонтують. При цьому контейнер управління, оснащений сучасною електронікою, знаходиться на поверхні, його управління здійснюється за допомогою високоточної дисплея.

Особлива увага приділяється точності проходки. яке забезпечується лазером. Що залишився в землі після демонтажу комплексу готовий ненапорние трубопровід може служити і футляром для комунікацій, таких як різні електричні кабелі.

Технічні параметри мікротоннелірованія

При прокладанні трубопроводу використовуються труби певного діаметру. Найбільш прийнятний діаметр труб, який дає можливість використовувати мікротунелювання - 250-630 мм.

Стартова і приймальня шахти встановлюються на певній дистанції. Відстань між цими шахтами - 150 м, можливе відстань при застосуванні проміжних домкратів - до 450 м.

• Допустимі відхилення не більше 5-10 мм на 100 м.
• Швидкість проходки становить приблизно 3 м в годину.

Проходка може здійснюватися при різних видах порід, наприклад, глинисті породи і скельні грунти. Терміни виконання прокладки труб, використовуючи технологію мікротоннелірованія, коливаються від півтора до двох місяців.

Застосування технології мікротунелювання

Застосовуючи цю технологію, можна вирішити різноманітні завдання в різних сферах, наприклад, в комунальному будівництві. Це будівництво мереж водопостачання та інших різних підземних комунікацій, газових колекторів, тепломереж та електричних проводок.

Також дана технологія використовується при розробці та прокладанні нафтопроводів. при підведенні конструкцій, розташованих під водоймами і зволоженими ділянками землі, створенні первинної підтримки великих тунелів.

Таким чином, там, де ведення робіт звичайним способом зустрічає деякі перешкоди, застосування технології мікротоннелірованія має багато переваг, головним з яких є висока точність проходки.
