Мікроскоп фотоапарат
Хочу розповісти Новомосковсктелям про те, як за крихітні гроші подивитися, а може і пофотографувати крихітні речі.
Постараюся коротко і доступно описати роботу з мікроскопом і розповісти, як прикрутити до нього фотоапарат.
Мені давно не давало спокою бажання поразглядивать в мікроскоп всяких комах, різні матеріали і рідини. У той же час було не зрозуміло, яким має бути бюджет. І ось, одного разу я заліз на Авито і знайшов мікроскоп «Юннат-1» за 500р. Купив.

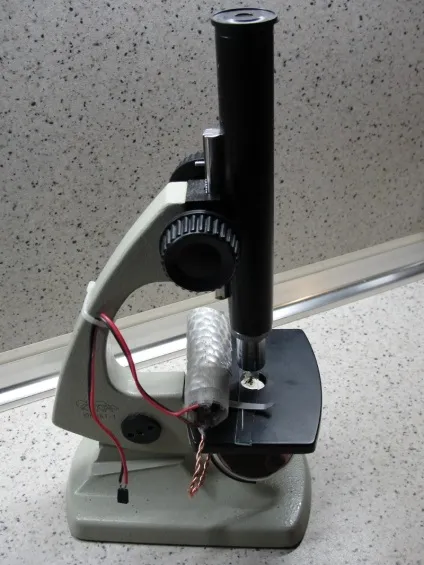

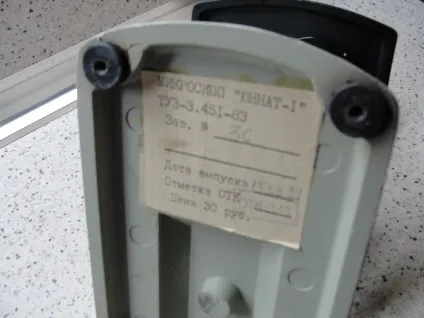

Це мікроскоп радянського зразка, 1989 року випуску
Прироблена верхнє освітлення (з діодним лампи 12v).
У комплекті було:

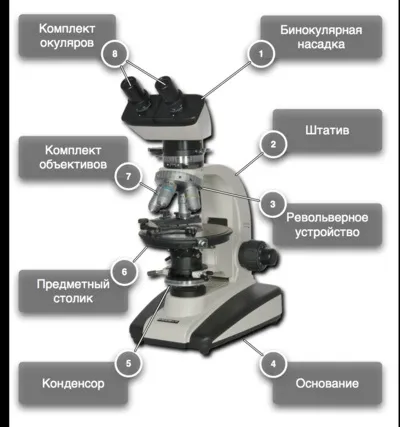

Два окуляра х7 і х20 (найпростіші), два об'єктива 3,7 / 0,11 і 20 / 0,40. Трохи пізніше докупив ще два окуляра Кх7 і Кх10, об'єктив 40 / 0,65. Мікроскоп складається з труби в яку зверху вставляється окуляр, а знизу прикручується об'єктив. Труба кріпиться до штатива і рухається вгору-вниз за допомогою гвинта фокусування.
При розгляданні прозорих об'єктів (рідини, тонкі зрізи матеріалу) світло подається знизу, через увігнуте дзеркало, і просвічує об'єкт спостереження.
Додам до цього, що краще купувати мікроскоп з конденсором. ця штука розташовується під предметним столиком і дозволяє управляти що подається знизу світлом (допомагає боротися із засвіченням). У мене конденсора немає.
Якщо об'єкт непрозорий, то світло подається зверху (на об'єкт). Справедливості заради треба сказати що мій сабж не зовсім підходить для цих цілей (при установці великого об'єктива дуже мало світла потрапляє на об'єкт), але якщо сильно хочеться - то можна.
У деяких випадках світло можна комбінувати.
Маркування «х10» на окулярах позначає збільшення в 10 разів. У продажу є окуляри зі збільшенням від 2 до 20 разів.

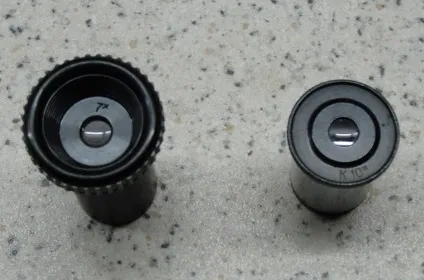

Буква «К» на двох бортах говорить про те, що окуляр компенсаційний. Він компенсує залишковий хроматизм (менше засвічення, простіше кажучи, з «К» краще, ніж без «К»). Існують ширококутні окуляри з маркуванням «WF», у мене таких немає, тому нічого сказати не можу.
Окуляри можна рухати вгору-вниз для тонкої фокусування.

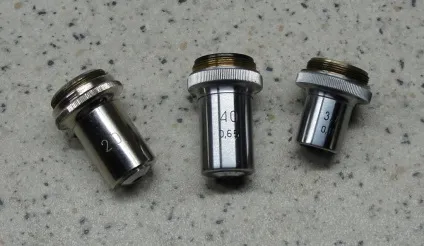

Цифри на об'єктивах означають збільшення і апертуру. Наприклад, маркування 40 / 0,65 означає збільшення в 40 разів і апертуру 0,65 (багато апертури це добре). Так само зустрічаються додаткові параметри (160 / 0,17), перше - це довжина труби в мм (з тих що я зустрічав, всі 160, так що на це можна не звертати уваги), друге - це товщина покривного скла (скло якому притискають то, що кладуть на предметне скло), в загальному, теж малоцікавий параметр.
Об'єктивів існує багато (ахромати, апохромати, планахромати, планапохроматов, і т.д.), відрізняються за ціною, кратності, і ступеня виправлення хроматичної аберації.
Ахромати. Об'єктиви ахромати мають колірну корекцію по основній і двох додаткових довжин хвиль видимого діапазону спектра. Хроматична різниця збільшення не виправлена, але її можна компенсувати т.зв. компенсаційним окуляром. Кривизна поля виправлені і в об'єктиви особливо з невеликим підвищенням по краях поля зору зображення розмите. У маркуванні на оправі об'єктива зазвичай не вказано код оптичної корекції.
На об'єктивах фірми OptiTech зустрічається маркування (S) - це об'єктив ахромат з пружинним механізмом, який захищає препаратотраздавліванія об'ектівоммікроскопа.
Апохромати - це об'єктиви, у яких повністю виправлена хроматична аберація, але хроматична різниця збільшення і кривизна поля зору не виправлені. На оправі об'єктива вказана маркування АПО, APO.
Планахромати - це об'єктиви у яких виправлена кривизна поля, хроматична аберація і хроматична різниця збільшення. Дуже корисний об'єктив, для малих збільшень, що дає чітке зображення по всьому полю. Маркується кодом ПЛАН, PL, Plan.
Планапохроматов - це об'єктив з повною хроматичної корекцією, плоским полем і виправленої хроматичної різницею збільшень. Це найбільш досконалий і дорогий об'єктив для мікроскопа. Об'єктив маркується кодом ПЛАН-АПО, Plan-apo.
Тут я не планував описувати переваги тих чи інших об'єктивів, про це можна прочитати в мережі, скажу тільки, що у мене прості об'єктиви. У продажу є об'єктиви зі збільшенням від 2,5 до 100 крат. До цього можна додати, що посадочні місця об'єктивів і окулярів універсальні, тобто, немає прив'язки до конкретного мікроскопу. Бажано мати кілька об'єктивів і окулярів різної кратності, щоб можна було їх комбінувати (різні об'єкти - різна оптика).
Які бувають мікроскопи
Електронні мікроскопи дозволяють домогтися набагато більшого збільшення, ніж оптичні. Вся справа у використанні пучка електронів замість світлового потоку, завдяки чому електронний мікроскоп забезпечує збільшення до 200 000 разів. Що стосується роздільної здатності, то вона в 1000 разів перевершує роздільну здатність оптичного світлового мікроскопа. У конструкцію електронного мікроскопа входять спеціальні магнітні лінзи, які керують рухом електронів.
Рентгенівські мікроскопи засновані на використанні електромагнітного випромінювання з довжиною хвилі від 0,01 до 1 нм, що дозволяє досліджувати з їх допомогою дуже малі об'єкти. Виходячи з роздільної здатності рентгенівські мікроскопи по їх потужності можна позиціонувати як щось середнє межу оптичними та електронними мікроскопами (роздільна здатність близько 2-20 нм).
Скануючі зондові мікроскопи. Це вже спеціалізований клас, в якому для побудови зображення використовується спеціальний зонд для сканування поверхні. Завдяки такому мікроскопу отримують тривимірне зображення з дуже високою роздільною здатністю (аж до атомарного). Завдяки рекордному вирішенню (менше 0,1 нм) такі мікроскопи дозволяють бачити молекули й атоми, а також впливати на них (при цьому об'єкти можуть вивчатися не тільки в вакуумі, а й у газах і рідинах).
Збільшення вважається дуже просто: треба об'єктив помножити на окуляр, тобто х10 * х40 = 400 крат.
Наскільки я розумію, при рівних об'єктивах і окулярах, в мікроскоп за 3000 рублів буде видно майже те ж саме, що і в мікроскоп за 30000. Якщо я помиляюся, то сподіваюся професіонали мене поправлять.
Про фотоапараті
Надивившись оком вирішив, що пора переходити до фото. Почав приставляти до окуляра різні домашні фотогаджети (HTC Sensation, китайська вебка, ipad, фотоапарати «Sony DSC-H20» 10Мп і древній «Samsung digimax a4» 4МП). В процесі тестування прийшов до висновку, що фотографії краще виходять у «Samsung digimax a4» 4МП. Пояснюється це тим, що в даному випадку не потрібен великий об'єктив, а важливо, щоб лінза фотоапарата була якомога ближче до зрізу об'єктива. Іншими словами потрібно, щоб скло фотоапарата було близько до скла окуляра мікроскопа. У Samsung лінза ближче, а об'єктив менше, тому вибір припав на нього. Сонька була б краще, але не судилося.
До об'єктиву фотика я пріклеел (на клей «момент») окуляр Кх7.

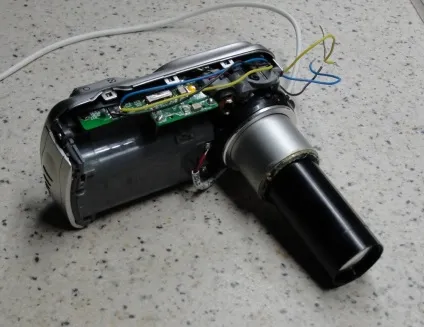

Фотоапарат розібрав, щоб підпаяти до кнопки спуску проводки і зробив окреме харчування, а то батарейки важкі і сідають швидко.
При розбиранні фотика необхідно бути обережним з конденсатором фспишкі, може гарненько труснути.

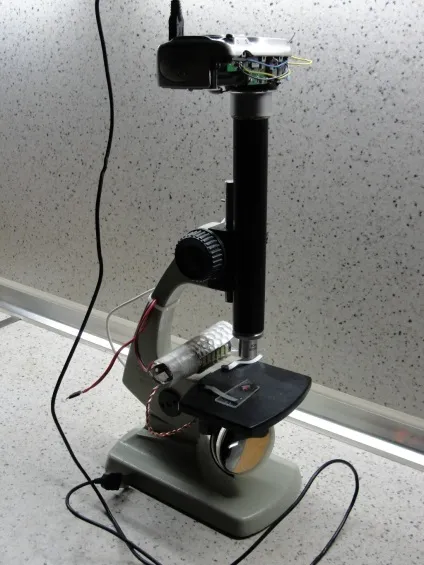

Власне вставляємо виріб в трубу, підстроюємо фокус (якщо оком видно, то фотоапарат сам сфокусується) і чик-чик. У мене екранчик маленький, поки на комп'ютер фотографії не перекинув, не дізнаєшся, що вийшло.
Лезо будівельного ножа:

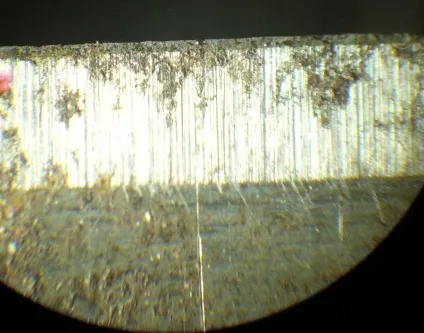

Збільшення в 26 разів. (Х7 * 3.7) Світло зверху. (Бруд на лезі це іржа):
