Мідно-нікелевий сплав властивості, гост
Мідь належить до групи кольорових металів. У чистому вигляді вона має високу тепло- і електропровідністю, саме тому використовується в основному в електротехнічному виробництві. Мідь - дуже пластичний матеріал, який добре піддається обробці тиском в холодному і в гарячому стані.
Для підвищення механічних, конструкторських і експлуатаційних властивостей міді використовують його з'єднання з іншими металами. В результаті процесу сплаву змінюється будова кристалічних решіток, виникають додаткові зв'язки між іонами і атомами. Саме це підвищує міцність сплаву в порівнянні з чистим металом.
Для чого мідь сплавляють з нікелем
При сплаві нікель виступає головним легуючим елементом. Він володіє корозійну стійкість, тому, в основному, використовується для зміцнення.
- підвищується жароміцність матеріалу;
- істотно знижується температурний коефіцієнт електроопору;
- з'являється висока стійкість до корозії, особливо в морській воді.
Класифікація
Властивості мідно-нікелевого сплаву залежать від процентного вмісту в ньому нікелю і інших речовин. В даний час створено багато нових спеціальних матеріалів з унікальними характерістікамі.В залежності від області застосування їх ділять на конструкційні та електротехнічні.
- Конструкційні - володіють високими антикорозійними і міцності. Вироби з них відрізняються стійкістю до агресивних середовищ. Це мельхіор, нейзильбер і куніаль. Окреме місце в цьому списку займає монель, склад якого і пропорційне співвідношення елементів дещо інші.
- Електротехнічні - відрізняються підвищеним електричним опором і термоелектричними властивостями, використовують їх в енергетиці та електротехніці. Це константан, манганін і копель.
Знання хімічного складу і фізичних характеристик дозволяє визначити мідно-нікелевий сплав в одну з груп.
Містить приблизно 80% міді, близько 20% нікелю, а також трохи марганцю і заліза. Подібний сплав був відомий людям ще в III столітті до н. е. під назвою «біла мідь» завдяки світло-сріблястому кольору, що нагадує срібло. Це володіє високими антикорозійними властивостями, а також великим запасом міцності і зносостійкості мідно-нікелевий сплав.
нейзильбер
Іноді додатково легується свинцем для більш якісної механічної обробки. В основному з нього виготовляють деталі приладів, годин, медичних інструментів. Цікаво, що завдяки дешевизні зараз саме з нього частіше, ніж з мельхіору, виробляють ювелірні вироби, медалі та ордени. Нейзильбер також використовують при виготовленні фініфті.
Складається з мідної основи, нікелю - до 20%, невеликих добавок алюмінію. Сплавляється при температурі тисяча сто вісімдесят три ° С з наступним загартуванням і старінням, ніж досягаються дуже високі показники міцності і стійкості до низьких температур. Підрозділяється на марки А (МНА13-3) і Б (МНА 6-1,5).

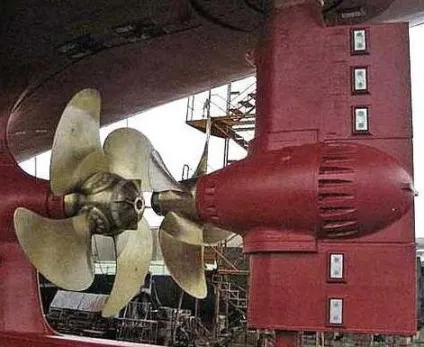

Марка А володіє двома важливими характеристиками - високою міцністю і унікальною стійкістю до корозії в агресивних середовищах. Наприклад, в морській воді він може експлуатуватися десятиліттями. Тому сплав використовується для виготовлення деталей спеціального призначення (гребні гвинти).
Марка Б володіє пружними властивостями, тому широко використовується для виготовлення пружних елементів відповідального призначення. Також він дуже стійкий до зламів на морозі. З нього виробляють конструкційні деталі, що працюють в умовах низьких температур.
У ньому міститься приблизно дві третини нікелю і одна третина міді. Температура плавлення - 1350 ° С. Головне властивість цього мідно-нікелевого сплаву - стійкість до корозії. Він має високі показники механічних властивостей - міцності і пластичної деформації. Монель марки НМЖМц містить приблизно 28% міді, 3% заліза, близько 3% магнію, невелика кількість кобальту і нікель.
Монель використовують для виробництва виробів, експлуаьтруемих в агресивних середовищах, умовах підвищеної механічної навантаження. Це суднобудування, хімічна і нафтова промисловість, виготовлення медичних інструментів, відповідальних деталей машин і апаратів.
константан
Має білий колір з характерним жовтуватим відтік. До складу входять: мідь -59%; нікель - 39-41%; марганець - 1-2%. Температура плавлення 1260 ° С. Цей мідно-нікелевий сплав отримав свою назву завдяки основному властивості - термостабильности. Він має дуже хороші показники електричного опору при низькому значенні температурного коефіцієнта розширення. Сплав йде для виготовлення дроту для термопар, у виробництві вимірювальних приладів, а також електронагрівальних елементах, що працюють при температурах до 400-500 градусів.
Дріт, виготовлена з константана, піддається спеціальній термічній обробці, в результаті якої метал на поверхні утворює тонку окисну плівку. Завдяки цьому виріб не потребує додаткової лакування або захисному покритті. Константан дуже пластичний. Ця властивість дозволяє застосовувати його при зварюванні мідно-нікелевих сплавів.
Недоліком константана є його досить висока ЕРС - близько 43 мкв. Це виключає використання дроту і стрічки з нього в високоточних вимірювальних приладах.
Містить приблизно 5% нікелю, 12% марганцю і основу з міді. Температура плавлення - 960 ° С. Цікаво, що манганин був винайдений американцем Едвардом Венстоном приблизно в 1888 році на основі ним же винайденого константана як спеціальний матеріал для обмоток приладів. Він дійсно має високий питомий електричний опір, а також вкрай малу ЕРС в парі з міддю (не більше 1 мкВ), що вигідно відрізняє його від константана.
Для того, щоб знизити температурний коефіцієнт опору, Мангановий дріт отжигают при температурах близько 600 градусів в умовах вакууму, потім повільно охолоджують. Ця технологія дозволяє збільшити температуру, при якій матеріал зберігає свої електричні властивості, до 200 ° С. Уже намотану в котушки дріт додатково нагрівають неодноразово до 150 ° С. Так досягається ефект штучного старіння, після якого зміни в кристалічній структурі металу зводяться до мінімуму.
Основна область застосування манганина як матеріалу зі стабільними показниками електроопору - виготовлення різноманітних приладів високої точності для вимірювання показників електричного струму (сили струму, напруги, потужності).
Ще один спеціальний сплав. Містить мідь, 43% нікелю, трохи заліза і марганцю. Температура плавлення 1290 ° С. Завдяки оптимальному співвідношенню стабільно низького питомого опору і високою ТЕДС в парі з різними металами сплав застосовується для виготовлення дроту для термопар і електродів. Показник ТЕДС матеріалу зростає пропорційно робочій температурі:
- при 100 градусах за Цельсієм - 6,95В;
- при 600 - до 49В.
Копель дуже термостійкий - без порушення основних властивостей витримує нагрівання до 600 градусів і стійкий до корозії.
Копель застосовується в термопарах датчиків приладів для безконтактного вимірювання температури. У них використовуються термопари з максимальною ТЕДС - з хромом, міддю або залізом Ці елементи є позитивними електродами, а копель-негативних. Термопара копель-хромель використовується в основному в пірометрії для постійного контролю температурного режиму в діапазоні від 200 до 600 градусів в промислових і лабораторних установках.
процес плавки
При виробництві мідно-нікелевих сплавів дотримуються порівняно схожих технологій. Мельхіор, нейзильбер, куніаль, константан, манганін спочатку плавлять в індукційних печах під шаром прожареного деревного вугілля. Додавання до шихті відходів допускається до 80%.
Процес плавки починається з міді і нікелю. У міру їх розплавлення додаються відходи великим шматком, потім дрібні. В останню чергу завантажується цинк. Після остаточного розплавлювання шихти виробляють розкислення марганцем і кремнієм (нейзильбер), або кремнієм і марганцем (константан і мельхіор). Після цього з поверхні розплаву прибирають весь шлак і додають ще деревного вугілля. Нагрівають розпечену масу до температури близько 1300 ° С, при необхідності додають хлористий марганець для рафінування.
Трохи відрізняється технологія приготування куніаль, так як вони містять алюміній. Перед введенням алюмінію в розплав обов'язково додають 0,1% марганцю для розкислення. А після розчинення алюмінію поверхню розплаву посипають флюсом. Якщо цього не зробити, утворюються плівки, від яких розплав стає непридатним для заливки.
Хімічні, фізичні та конструкційні властивості визначають область призначення різних мідно-нікелевих сплавів. ГОСТ 492-73, ГОСТ 5063-73, ГОСТ 5187-70, ГОСТ 5220-78, ГОСТ 17217-79, ГОСТ 10155-75 є основними стандартами при їх виробництві.
карбування монет

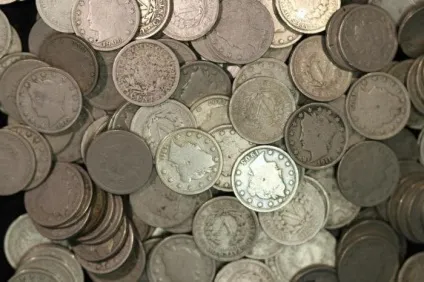

Приблизно з кінця позаминулого століття повсюдно почали карбувати монети з мідно-нікелевого сплаву.
Сплави міді з нікелем мало схильні до окислення на повітрі. Тому його ознаки можна зустріти лише на старих монетах, або тих, що довгий час перебували в агресивному середовищі. Знавці-шукачі скарбів і нумізмати застосовують для очищення цінних екземплярів монет різні засоби - від народних рецептів до передових технологій.

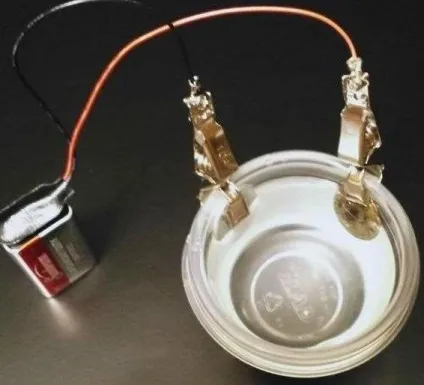

Очищення з мильним розчином добре видаляє лише зеленуваті мідні оксиди. Застосовують також оливкова олія, оцтову кислоту, пасту "Гойя". Потрібно мати на увазі, що ці кошти можуть не тільки зняти наліт, але і вступити в реакцію з самим сплавом, завдавши шкоди монеті. Найбільш ефективною, делікатної і швидкої є чистка монет з мідно-нікелевого сплаву за допомогою електролізу.
Перенесення ембріонів в програмі ЕКЗ: як це відбувається? Перенесення ембріонів є заключним етапом ЕКЗ. Для того щоб курс лікування безпліддя пройшов успішно, потрібно правильно визначити вікно імплантації.
