Мідний дріт в електротехніці

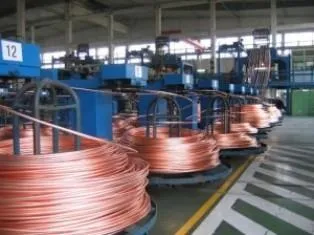

Сучасні технології виплавки, очищення та прокату міді дозволяють отримувати мідний дріт практично без домішок, з чистотою до 99,99% і вище. Її цінність полягає насамперед у струмопровідних властивості. Краще міді електрику проводять тільки срібло і золото, але вони занадто дорогі для широкого промислового застосування.
Висока гнучкість міді поєднується з великою міцністю на злам, розтягування і розрив. Це дає можливість виробляти мідний дріт виключно малого діаметра і використовувати її там, де показники міцності є критичними.
Основні види мідного дроту - м'яка і тверда. Відповідно до українських стандартів вони позначаються ММ і МТ.
У електротехнічної промисловості, яка є основним споживачем мідного дроту застосовуються обидва види, і марки, предназначе
ські для цієї мети позначаються ПММ і ПМТ. Діаметр електротехнічної мідного дроту, яка виробляється вУкаіни згідно ГОСТ 434-78, становить від 0,2 до 12,5 мм, а перетин може бути прямокутним або круглим.
Дріт Термоелектродний для електродів термоелектричних вимірювальних приладів має діаметр 0,2 - 0,5 мм. Перетин дроту цієї марки - кругле. Крешерная мідний дріт для приладів, що вимірюють надвисокий тиск в камерах згоряння двигунів, в каморах бойових знарядь і інших екстремальних умовах, виготовляється за особливою технологією з відпалом. Ні для яких інших цілей крешерная дріт не використовується.
Сплави на основі міді часто володіють корисними властивостями, яких чиста мідь не має. Так, наприклад, мідно-нікелева дріт служить матеріал для проводів і кабелів електропередачі і зв'язку високої надійності, високотемпературних кабелів і інших провідних з'єднань в авіаційній, космічній та військовій промисловості.
Дріт мідний луджена
Дріт мідний луджений призначена для електротехнічних цілей, використовується для виробництва кабелів, проводів, шнурів, оплеток і застосовується в продукції загально промислового і військового призначення.
Дріт марок ММ виготовляють двох основних видів: ММТ - мідна тверда луджені ММЛ- мідна м'яка лудженими. Вони виготовляються з міді марок не нижче М1 і де основний показник режиму температури не повинен перевищувати 0,01724Ом мм2.
Розглянемо мідну м'яку лудженими дріт або ММЛ. Товщина такого дроту лежить в межах від 0,02 до 9,42мм. Товщина покриття оловом обмежується межами від 1 мкм до 20мкм. Покривається анодним оловом марки 01, яке наноситься гальванічним способом. Основна тара поставок проводиться в котушках або в контейнерах.
Для покриття оловом, котушка з дротом закріплюється на спеціальному отладчике. Далі дріт пропускається крізь гумовий протираючи, який смолочен травильним розчином, через лудильних ванну, а також алмазну волоку. Потім вона пропускається через охолоджуючу ванну, і знову через алмазну волоку і намотується на ідентичною котушці - приймачі. Поверхня розплаву олова знаходиться в ванні, захищається за допомогою деревного вугілля, який має товщину близько 5мм.
Травильний розчин застосовується для очищення мідного м'якого дроту від емульсії і окислів. До складу розчину входять: гранульований цинк і соляна кислота. В процесі реакції розчинення цинку в розчині соляної кислоти відбувається виділення водню у вигляді бульбашок і власне освіти хлориду цинку (ZnCl), який і є травильним розчином. Гумовий протираючи застосовується при товщині дроту до 0,14мм, при виході з ванн лудіння. Понад 0,14мм використовується алмазна волока.
В результаті виробництва мідної лудженої дроту отримують суцільне покриття, відсутність напливів. Також такий матеріал і спосіб нанесення дозволяє шляхом подальшого волочіння дроту, якщо необхідно, отримувати менший діаметр. Що дозволяє уникати ризиків, які виводять за кордон подвійного допуску по діаметру.
