10.3.2. Фахверк стінового огородження

Фахверк поділяють на торцевій і поздовжній.

Торцевої фахверк (рис. 10.7) складається із стійок, розташованих по всій довжині торцевої стіни і службовців опорами для ригелів каркасу стін. Опорами стійок зверху служать поперечні связевиє ферми (січ. 4 - 4, рис. 10.7). Спирається стійки фахверка виробляють через листової шарнір, що дозволяє передавати вітрове навантаження з торцевої стіни на стійку, але не перешкоджати деформацій ригелів рам (рис. 10.8). При великій висоті будинку, коли до низу ригелів рам більш 15. 18 м, влаштовують проміжні опори для фахверкової стійки у вигляді проміжної вітрової ферми або балки (січ. 3 - 3, рис. 10.7), що суміщається зазвичай з рівнем підкранової конструкції, що одночасно

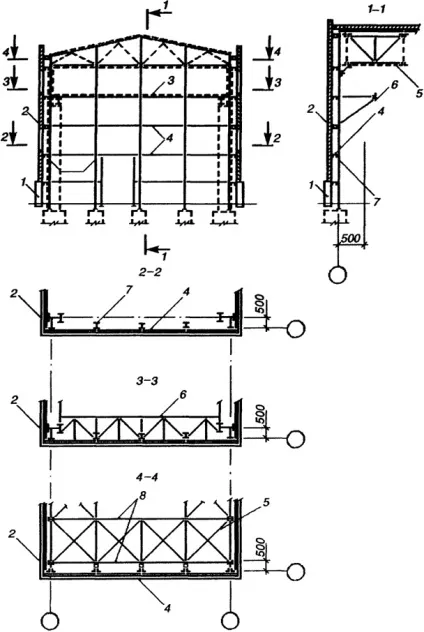

Мал. 10.7. Схема торцевого фахверка:
1 - цокольна стінова панель або цегляний цоколь; 2 - стеновое огорожу; 3 - вітрова ферма; 4 - ригелі фахверка; 5 - горизонтальні поперечні зв'язку з нижніх поясів стропильних ферм (вітрові ферми); 6 - пояс проміжної вітрової ферми; 7 - стійки фахверка; 8 - пояса вітрової ферми (нижні пояси стропильних ферм)

Мал. 10.8. Вузол спирання фахверкових стійок на вітрові поперечні зв'язку:
а - при висоті перетину фахверкової стійки більше 400 мм; б - те ж, менш 400 мм; 1 - фахверкова стійка; 2 - надопорних стійка з спарених куточків; 3 - нижній пояс крайней кроквяної ферми; 4 - листовий шарнір з t = 6. 10 мм; 5 - опорний столик

забезпечує прохід по всьому периметру будівлі на відповідній позначці.

Розбивка стійок в плані залежить від кількості і розмірів прорізів, проїздів і конструктивного рішення стіни. При великих габаритах воріт частина стійок фахверка може виявитися в межах габариту цього отвору і в цьому випадку низ стійки спирають на горизонтальний надворотного ригель.

Іншими елементами торцевого фахверка є ригелі 2 (див. Рис. 10.7), які встановлюють з кроком до 3. 4 м по довжині стійки. Ригелі ділять на опорні, здатні сприймати вага стіни або її частини і тиск вітру; рядові (проміжні) ригелі, що сприймають тільки тиск вітру, а при наявності віконного заповнення, службовці ще для кріплення імпостов вікон.

Поздовжній фахверк влаштовують в тому випадку, коли крок колон поперечних рам більше довжини панелей стінового огородження, а також в разі застосування для стін азбестоцементних листів і сталевого профнастилу. Він може складатися тільки з системи ригелів при кроці колон не більше 12 м; при більшому кроці колон, як правило, вводяться додатково проміжні фахверкові стійки.

Верх стійок поздовжнього фахверка кріплять через листові шарніри до поздовжніх горизонтальних зв'язевим фермам в площині нижніх або верхніх поясів ригелів поперечних рам. При довжині стійок більше 15. 18 м для них влаштовують додаткові опори на рівні підкранових конструкцій.

Ригелі поздовжнього фахверка поділяють на опорні і рядові. Крок ригелів залежить від типу стіни, його приймають в межах 3. 4 м.

З огляду на, що в нижній частині виробничих приміщень часто знаходиться зона найбільш інтенсивної технологічної діяльності і, отже, зона найбільшої ймовірності механічного пошкодження стін із сталевого профільованого листа, в цій зоні по периметру будівлі встановлюють залізобетонні або легкобетоні цокольні

Мал. 10.9. Типи перерізів елементів фахверка:
а - варіанти перетинів стійок; б - варіанти перетинів ригелів; 1 - опорні і надвіконні ригелі; 2 - рядові ригелі

панелі висотою 1,2. 1,8 м. У цьому випадку нижній ригель фахверка буде встановлений на рівні верха цокольній панелі.

Перетину елементів фахверка залежать від матеріалу стінового заповнення, району будівництва і прийнятої прив'язки стіни до колон будівлі. Типи перетину ригелів і стійок фахверка показані на рис. 10.9. Деталі кріплення ригелів фахверка до стійок (колон) наведені на рис. 10.10.
