Навісні полки і шафки

При ремонті квартири одну з кімнат я вирішив оформити в світлих тонах. Під цю ідею підбирав та оздоблювальні матеріали, і колір меблів, яку виготовив самостійно, замовивши попередньо деякі деталі в майстерні з ламінованих ДСП і HDR

Ремонт, як і належить, почав зі стелі. Для монтажу вибраних для його обробки глянцевих ПВХ-панелей змонтував на стельової плиті дерев'яну обрешітку з рейок з кроком 400 мм. Панелі до рейок кріпив саморобними кляммерами, вирізаними з оцинковки, під які підкладав шматочки демпфирующей стрічки товщиною 3 мм.

Ширина кімнати становить 3 300 мм, а довжина стельових панелей - 3 000 мм. В результаті вздовж довгих стін залишалися незакритими ділянки по 150 мм. Щоб їх закрити, я вирішив підняти навісні полки і шафки під саму стелю.

Це і визначило дизайн інтер'єру: по периметру кімнати під стелею утворився бордюр з відкритих полиць і навісних шафок. Полки вийшли глибиною 200 мм, висотою 370 мм і довжиною 900,1 200 і 1 420 мм - всього шість штук. У торці кімнати, навпроти вікна і частково на бічних стінах підвісив шафи з розмірами по фасаду 750 (висота) х 430 мм і глибиною 350 мм.

Шафки розташував на відстані 440 мм один від одного, вставивши між ними по три полки.

Навісні конструкції закріпив на стіні меблевими куточками-стяжками. Одну поличку куточка прикручував до стіни саморезом з дюбелем, а іншу - до боковини сповнений гвинтом з гайкою. Куточки закрив пластиковими декоративними накладками. Там, де стикувалися боковини сусідніх шафок, довгим гвинтом проходив обидві боковини наскрізь і згвинчував відразу два куточка.

Фасади для меблів

Об'єднуючим елементом виготовленої меблів стали фасади і декоративний екран батареї опалення, які я обробив штучним ротанговим полотном. Полотно наклеював на панелі з HDF, закріплені на рамках, декорованих по периметру дерев'яними куточками. Для рамок використав рейки 40 * 20 мм.

Вибирав ідеально рівні, оскільки при складанні (на саморезах і ПВА) їх не можна заневолівать, притискаючи струбцинами і намагаючись виправити кривизну: дерево потім все одно відіграє - і дверцята піде пропелером. Панелі кріпив на рамки ламінатом вниз і грунтував ПВА. Після висихання ще раз промащують клеєм і, поклавши зверху ротанговое полотно, притискав його ДСП відповідного розміру, а зверху ставив два відра з водою в якості вантажу.

Через добу відра знімав і по периметру на рідкі цвяхи приклеював куточок. Полку куточка, яка виступає за площину рамки, підрівнював стрічкової шліфма-шиною. Таким способом виготовив тринадцять дверцят. Технологія виготовлення екрана батареї опалення відрізнялася відсутністю панелі з HDF. Ротангове полотно натягував на рамку, загинав на зовнішні кромки рейок каркаса і приклеєний. А саму рамку посилював додатковими рейками.

Всі дерев'яні деталі покрив в три шари безбарвним лаком «Сенеж АКВАДОМ-кор», а для фарбування ротанга полотна додав в неї трохи водної морилки.

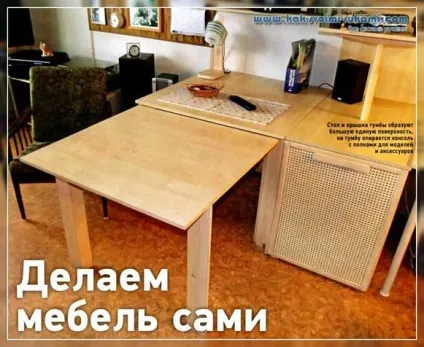

Стіл з викочування секцією

У довгої стіни поставив стіл зі стільницею 900 х 900 мм з викочування секцією 850 х 800 мм. Під стільницею рухомий секції розташував ящик для зберігання столових приладів. Для монтажу дна з ХДФ-панелі по внутрішньому периметру царги викочування секції змонтував обв'язку з букових рейок 20 * 10 мм на саморезах іПВА.

При сімейних урочистостях стіл переносимо в центр кімнати - і за ним комфортно всідаються вісім чоловік.

Так як царга зовнішньої секції не замкнута по периметру, для жорсткості конструкції стільниця до неї і до ніжок прикріплена наглухо за допомогою шкантів на ПВА і куточків з саморізами по периметру, причому під куточки в стільниці і царге зроблені вибірки, щоб вони не виступали і не заважали руху внутрішньої стільниці.

Всі деталі ніжок і царги вирізані з столярного щита товщиною 18 мм і покриті в три шари водним безбарвним лаком «Сенеж Аквадекор».

Тумба для білизни

Поруч зі столом біля стіни я встановив тумбу з висувним ящиком для постільної білизни. Висота тумби, як і столу, - 760 мм. Коли стіл стоїть біля стіни, виходить одна велика стільниця.

Тумба і ящик - каркасні, зробив їх з рейок 40 * 20 мм

До фасаду ящика прикріпив каркасну панель, оброблену ротанговим полотном (як все дверки меблів в кімнаті). Ящик переміщається по напрямних повного висунення (600 мм).

Меблі для нової квартири своїми руками: фото та креслення

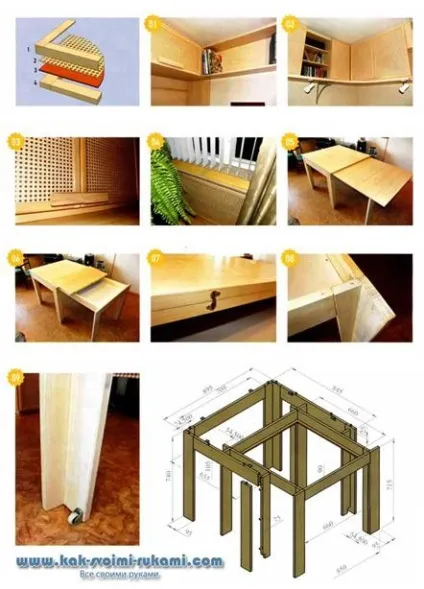

Мал. 1. Схема збірки дверки шафок:

1 - дерев'яний куточок; 2 - ротанговое полотно; 3 - панель з HDF; 6 - рамка.

1.За периметру кімнати під стелею вийшов широкий бордюр з відкритих полиць і навісних шафок.

2.Внізу шафок і полиць на декоративних кронштейнах змонтована полку, що об'єднує всю підвісну конструкцію в єдине ціле.

3.Фасади шафок оброблені штучним ротанговим полотном.

4.Екран батареї опалення і підвіконня з гратами для кращої циркуляції теплого повітря.

5.Столешніца викочування секції складається з двох половинок 850 х 600 мм. Під стільницею - плоский ящик для зберігання столових приладів.

6.Две половинки стільниці з'єднані трьома ломберний петлями.

7.Деталі царги і ніжок столу складають єдину конструкцію, з'єднану шкантами на клею ПВА, саморізами (під кутом в 65 градусів) і меблевими куточками.

8.Ножкі викочування секції поставлені на ролики. Зазор між підлогою і ніжкою - 2,5 мі.

Мал. 2. рознесених збірка столу з розмірами. Обидві стільниці і дно ящика не показані.

10.Боковие стінки тумби оброблені панелями ПВХ і обклеєні плівкою під колір решти меблів.

11.Ящік тумби переміщається по напрямних повного висунення.

12.Стенкі і дно ящика оброблені білими ПВХ-панелями - в справу пішли надлишки, що залишилися після обробки стелі.

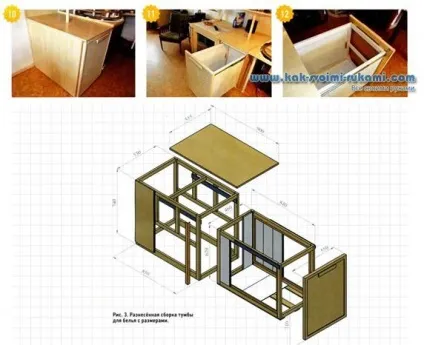

Мал. 3. рознесених збірка тумби для білизни з розмірами.

Кілька корисних ідей

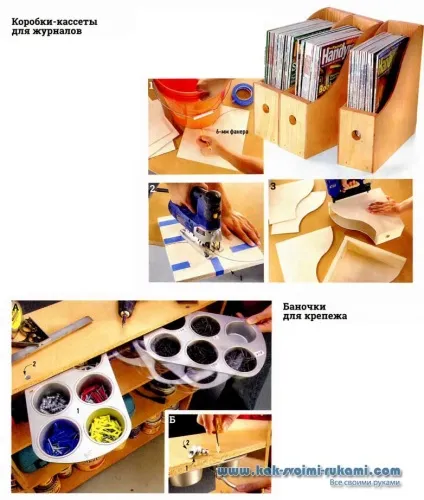

Коробки-касети для журналів

Що ви будете робити, якщо треба спорудити щось описане в журналі три роки тому? Добре, якщо відразу зможете знайти потрібний номер. Полегшите собі роботу: зробіть коробки, поставте їх в ряд - і вийде акуратний архів для технічної літератури, в якому легко знайти потрібні опису.

Чотири коробки можна зробити з одного аркуша 6-мм фанери розміру ми 600 x 1 200 мм і двох соснових дощок 25 х 100 x 1 800 мм.

Послідовність виготовлення збігається з нумерацією фотографій.

Фото 1. Розпиляєте 6-мм фанеру на заготовки розмірами 275 - 290 мм. Використовуючи, наприклад, відро як лекало, з верхнього кута заготовки проведіть S-образну плавну криву до позначки 150 мм на протилежній довгій стороні.

Фото 2. Складіть пари заготовок лицем до лиця і склейте їх липкою стрічкою.

Лобзиком обпиляєте заготовки по розміченій кривій. 1 - дві суміщені заготовки.

Фото 3. Розпиляєте дошки на планки для стінок і дна - 150, 290 і 260 мм. У дощечках 150 мм просвердлите отвір 0 25 мм під палець і зберіть коробки. Оздоблювальними цвяхами довжиною 25 мм прибийте бічні стінки. Обробіть коробки шкіркою і покрийте лаком.

Баночки для кріплення

Часто робоча поверхня верстата буває завалена розкиданими гвоз-дямі, шурупами і іншими цвяхами. Щоб це не повторювалося, розкладіть дрібниці по зручним контейнерів.

Контейнери - банковий з-під йогуртів та інших продуктів я врізав в поворотні полички, забираються під верхню полицю стійки. Самі полоч-ки прикріпив до низу верхньої полиці стійки болтом Мб х ДО мм з плоскою головкою. Баночки краще використовувати металеві.

Фото А. 1 - баночки; 2 - болт, він же вісь обертання.

Фото Б. 1 - захисні шайби; 2 - болт М6 * 40 мм з плоеной головкою.
