Меблевий кондуктор і шаблони види, застосування, виробники

Кондуктор меблевий є пристосування, що дозволяє значно спростити і прискорити процес виробництва та збирання меблевих конструкцій. Це пристрій, який може бути виготовлено в різному конструктивному виконанні, дає можливість якісно і точно виконувати отвори в елементах меблевих конструкцій навіть початківцям майстрам.

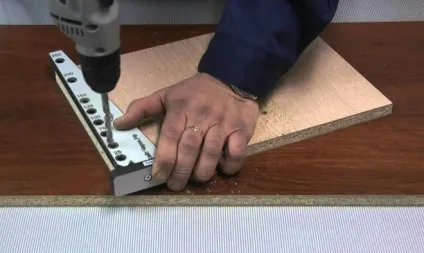

Свердління крізь кондуктор гарантує точне розташування монтажних отворів

Для чого використовується

При виготовленні і збірці елементів меблевих конструкцій фахівцям доводиться здійснювати безліч однотипних дій, пов'язаних як з розміткою місць розташування, так і зі свердлінням майбутніх отворів. Меблевий кондуктор дозволяє оптимізувати обидва ці процеси.

За своїм функціональним призначенням меблеві кондуктори можуть бути розмічальними і сверловочнимі. Перші, як зрозуміло з їх назви, призначені для спрощення розмітки місць розташування майбутніх отворів. Сверловочние кондуктори, які використовуються при виробництві меблевих конструкцій, виключають застосування розмічальних пристроїв.

Сверловочний кондуктор під конфірмати

Меблевий шаблон, призначений для попередньої розмітки місць майбутніх отворів, багато набувають в заводському виконанні. Однак можна виготовити кондукторних пристосування для збірки меблів своїми руками. Найпростіше зробити меблевий кондуктор з металевої лінійки, до якої строго перпендикулярно прикручується поперечина. Такий меблевий шаблон є багатоцільовим розмічальним пристроєм, простим як у виготовленні, так і у використанні. Отвори, через які буде виконуватися розмітка місць свердління, виконуються в металевій лінійці на певній відстані. Так, якщо отвори свердлять для мініфікса, то відстань між ними буде відповідати величині 32 мм, а для полкодержателей - 100, 200 або 300 мм.

Виготовити найпростіший розмічальний меблевий шаблон можна, використовуючи в якості основи звичайний столярний косинець, в якому також свердлити отвори на необхідній відстані. Таке розмічального пристосування, хоча і є більш функціональним, менш стійко на поверхні оброблюваної заготовки. Це найбільш значущий його недолік.

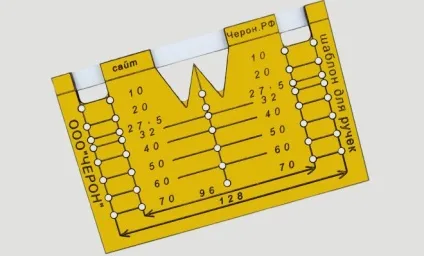

Найпростіший меблевий шаблон під ручки - це пластина з отворами, що калібруються, на зворотному боці якої закріплена завзята планка

За схожим принципом, використовуючи підручні матеріали, можна виготовити і вузькоспеціалізовані розмічальні пристосування (наприклад, кондуктор для меблевих петель або для розмітки отворів, призначених для фіксації меблевих ручок або будь-який інший меблевої фурнітури).

Звичайно, якщо у вас своє серйозне меблеве виробництво і обсяг виконуваних складальних операцій досить великий, варто звернути увагу на професійні пристосування для збірки меблів. Однак вартість таких меблевих кондукторів і шаблонів, особливо якщо вони зроблені під відомими брендами, досить висока.

Основні типи

Це кондуктори, які накладаються на поверхню оброблюваної деталі і або фіксуються на ній, або дотримуються в заданому положенні руками. Використовуючи таке пристосування для виготовлення меблів, виконують отвори в плоских деталях (наприклад, в плитах, виготовлених з ДСП або МДФ).

Робоча планка таких кондукторів може обертатися як в горизонтальній, так і у вертикальній площині. Використовуючи це пристосування, можна виконувати отвори в деталях складної геометричної форми. Застосовують такий кондуктор для свердління отворів, вісь яких розташовується під кутом.

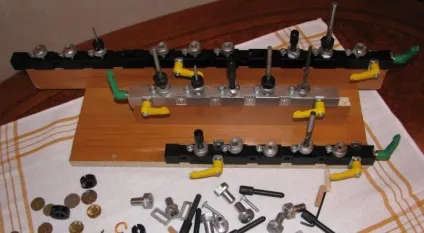

Це переналагоджувані кондуктори для виготовлення меблів. Використовувати пристосування даного типу доцільно в виробничих цехах, що випускають меблі дрібними серіями. Універсальність, якою володіють такі кондуктори для меблевого виробництва, полягає в тому, що їх можна швидко перенастроювати на різні комбінації розташування виконуваних отворів.

Кондуктори даного типу використовують в тих випадках, коли свердлити отвори необхідно в декількох площинах.

Крім того, в меблевому виробництві активно застосовуються і більш вузькоспеціалізовані кондукторні пристрої (зокрема, шкантового кондуктор для складання меблів і пристосування, що дозволяє точно і якісно виконувати отвори під конфірмати).

Використання кондуктора при сверловке торця меблевих плит убезпечить вас від випадкового догляду свердла в сторону і, як наслідок, псування заготовки

За способом фіксації на поверхні оброблюваної деталі кондуктори діляться на пристосування змінного і закріплюється типу. Пристрої, які закріплюються на деталі перед початком її обробки, хоча і є більш зручними у використанні, кілька обмежують свободу дій майстра. Це особливо критично в тих випадках, коли свердління виконується на верстаті, оснащеному одним шпиндельним механізмом.

Використовуючи кондуктор, вдається уникнути досить серйозної проблеми: входження свердла в поверхню виробу не під тим кутом. Справитися з цією проблемою, якщо вона вже виникла, досить складно, а в багатьох випадках просто неможливо. При використанні кондуктора свердло не тільки входить в оброблюваний матеріал під потрібним кутом, але і не відхиляється від заданого напрямку протягом усього процесу свердління. Не обійтися без кондуктора в тих випадках, коли необхідно просвердлити отвір під певним кутом в тонких меблевих плитах, виготовлених з ДСП або МДФ.

Деякі свердлильні операції, (наприклад, виконання косих отворів) просто неможливо зробити без спеціальних пристосувань

Налагодити виробництво меблів своїми руками, якщо застосовувати в такому виробництві кондуктори, під силу навіть людині, яка не має високу кваліфікацію і не має достатнього досвіду роботи в даній сфері. При використанні таких пристосувань немає необхідності виконувати складні попередні розрахунки і займатися розміткою місць для майбутніх отворів.

Практично всі типи подібних пристроїв відрізняються нескладної конструкцією, тому виготовити свій кондуктор не так вже й важко.

Кондуктори, представлені на вітчизняному ринку

Серед домашніх майстрів, самостійно займаються виготовленням меблів, а також серед фахівців, що працюють в невеликих меблевих цехах, популярність завоювали кондукторні пристрою наступних торгових марок.

Розмічальний кондуктор Assistant відноситься до професійної серії. Це багатофункціональне кондукторних пристрій, який при використанні відповідних втулок можна застосовувати не тільки для виконання розмітки, а й для присадки отворів.

Розмітка фурнітури за допомогою шаблону Assistant

Кондуктор Dubel-Profi випускає компанія KVB. Це недороге, але функціональний пристрій для домашнього використання. У комплект такого кондуктора входять різні пристосування (затискачі, лінійки та ін.), Які значно спрощують роботу з ним і роблять його використання більш зручним.

Незважаючи на свою простоту кондуктор Dubel-Profi використовується для безлічі операцій

Це кондуктори українського виробництва - недорогі, але досить функціональні. Вони оснащені системою позиціонування і набором змінних втулок.

Кондуктор «Кондор» дозволяє висвердлювати перпендикулярні отвори потрібного діаметру, вибираючи відстань між ними і змінюючи втулки, що входять в комплект

Вибір кондукторних пристрою певного типу в першу чергу залежить від того, які завдання і з якою продуктивністю ви збираєтеся вирішувати з його допомогою.
