Матеріал по проекту каплиці

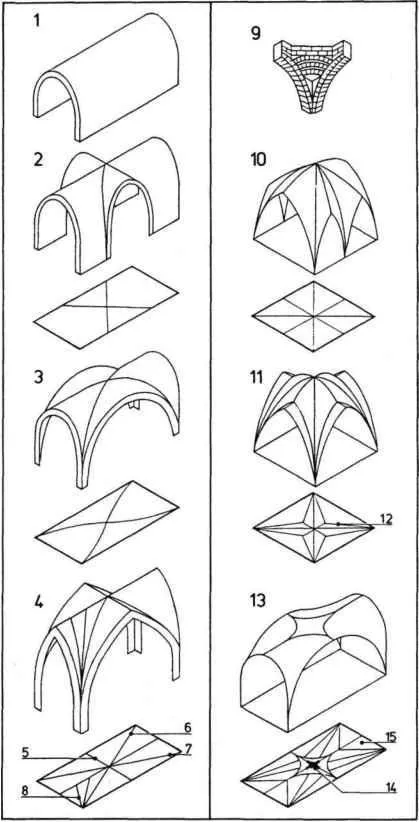

Основні типи склепінь

У Стародавньому Римі застосовувалися такі типи - циліндричні, зімкнуті і хрестові. У Візантії застосовувалися циліндричні, вітрильні, хрестові. В архітектурі Мідії, Індії, Китаю, народів Середньої Азії і Близького Сходу використовувалися переважно стрілчасті. Західноєвропейська готика воліла хрестові склепіння, максимально їх розвинувши в сторону стрілчасті [2].

Циліндричний звід - утворює в поперечному перерізі півколо (або половину еліпса, параболи, ін). Це найпростіший і найбільш поширений тип склепінь. Перекриття в ньому спирається на паралельно розташовані опори - дві стіни, ряд стовпів іліаркади. Залежно від профілю арки, лёгшей в основу, бувають:

Коробове склепіння - різновид циліндричного зводу; відрізняється від нього тим, що утворює в поперечному перерізі не просту дугу, а трехцентровую або багатоцентрових Коробова криву. Він має великий розпір, зазвичай погашаються металевими зв'язками, і служить для перекриття більш великих за площею приміщень, ніж циліндричний звід.

Циліндричний звід з розпалубками - звід, утворений шляхом перетину під прямим кутом одного зведення з іншими меншого прольоту і меншої висоти, тобто - з утворенням распалубок.

Хрестовий звід - утворюється шляхом перетину двох склепінь циліндричної або Коробової форми однакової висоти під прямим кутом. Застосовувався для перекриття квадратних, а іноді прямокутних в плані приміщень. Він може спиратися на свободностоящие опори (стовпи, колони) по кутах, що дозволяє зосередити в плані тиск тільки на кутових опорах.

Зімкнутий звід - утворюється похилими по заданій кривій продовженнями стін - лотками (щоками), які спираються по всьому периметру на стіни і сходяться в горизонтальній шелиге зводу при прямокутному плані або в одній точці при перекритті квадратного (на іл.) В плані приміщення (в останньому випадку також може також називатися «монастирським»). Є похідним від зводу циліндричного. Передає на стіни вертикальний тиск і розпір по всій довжині. Був відомий в архітектурі Середньої Азії, Риму і готиці, але застосовувався рідко, більш широко поширився в архітектурі Відродження.

Звід зімкнутий з розпалубками - наявність распалубок по осях лотків змінює конструктивну систему зводу: зусилля передаються на кути.

Дзеркальний звід - відрізняється від зімкнутого тим, що його верхня частина являє собою плоску горизонтальну плиту-плафон (т. Зв. «Дзеркало»). Зазвичай вона відділяється від паддуг (бічних граней) чіткої рамою і часто використовується для живопису. Подібний звід часто застосовується в декоративних цілях, в той час як саме приміщення насправді може бути перекрито балочной або кроквяної конструкцією, до якої підвішується помилковий звід. Набув найбільшого поширення в епоху Відродження.

Вітрильний звід - вспарушенного звід на чотирьох опорах. Утворюється відсіканням пертікальнимі площинами частин сферичної поверхні купола. Умовно розчленований на дві зони: нижню - несучу, і верхню - несомую пологу частину сфери, звану СКУФ. Іноді скуфії надавали полуциркульную форму.

Хрещатий звід - зімкнутий звід, прорізаний двома пересічними навхрест склепіннями іншої форми, на перетині яких стоїть світловий барабан.

Купольний звід - являє собою півкуля, зазвичай спирається на циліндричний в плані барабан або на напівкруглі в плані стіни апсид. В останньому випадку називається напівкупольним склепінням або конхою.

Купол на вітрилах (звід на вітрилах, вітрильний звід) - утворюється відсіканням вертикальними площинами частин сферичної поверхні купола (без барабана).

Хрестово-купольний звід - купол, поставлений на крестовое перекриття (з барабаном).

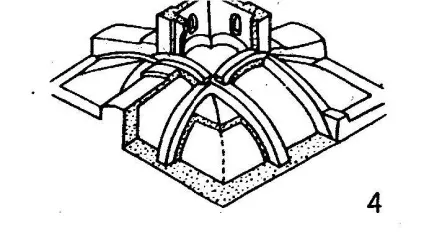

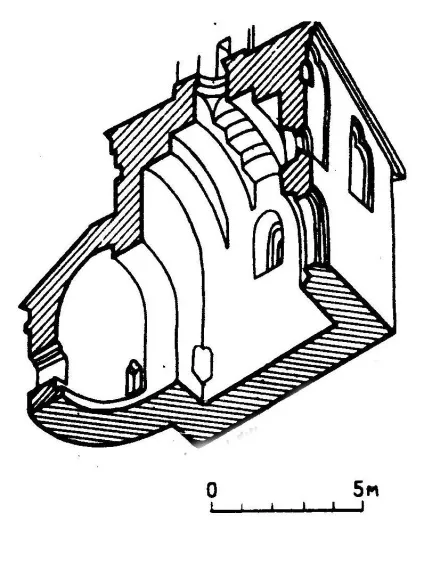

Ступінчастий звід - тип зводу, що застосовувався для перекриття невеликих бесстолпних церков за допомогою системи поперечних арок, розташованих ступенями, на які спираються ступінчасті арочки, розташовані в поздовжньому напрямку, утворюючи в центрі відкритий квадрат, завершений світловим барабаном.
