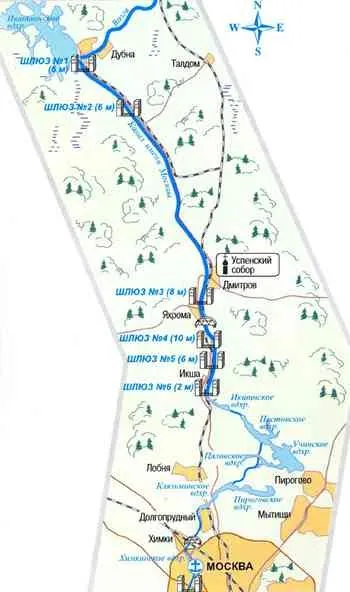

Маршрут канал и

Фотогалерея "Канал ім.Москви"

Загальні відомості про канал.

Канал ім. Москви є найважливішою ланкою єдиної глибоководної системи Європейської частіУкаіни, що зв'язує Москву з Балтійським, Білим, Каспійським, Азовським і Чорним морями.

Для порівняння. Суецький канал: довжина - 161 км, глибина - 13 м, ширина - 120-150 м, без шлюзів, будувався 14 років, відкритий в 1869 році. Панамський канал: довжина - 81,6 км, глибина - 12,5 м, ширина - 150 м, три пари шлюзів, будувався 35 років, відкритий в 1914 році (офіційно - у 1920).

Канал має два схилу - південний, звернений до р. Київ, і північний, звернений до Волги, між якими розташований водороздільний б'єф між Замоскворецький і Волжським басейнами.

На південному схилі (4 км) розташовані два шлюзу (№№ 7 і 8), що опускають суду на 36 м до рівня р. Київ. На водораздельном б'єфі (50 км) від шлюзу № 7 (Щукино) до шлюзу № 6 (сел. Икша) утворені 5 водосховищ: Химкинское, Клязьминское, Учінское, Пестовское і Икшинское. Висота вододільного б'єфу над рівнем моря 162 км.

На північному схилі (74 км) розташовані п'ять шлюзів (№№ 6, 5, 4, 3, 2), в яких суду опускаються на 38 м до рівня Іваньківський водосховища на Волзі.

Вода з Волги на водороздільний б'єф перекачується насосними станціями, розташованими при всіх п'яти шлюзах північного схилу. З Пестовского і Учінское водосховищ вода забирається в московський водопровід.

Ширина каналу по верху - 85 м, по дну - 45 м, глибина - 5,5 м. Профіль трапецієподібний. Для зручності судноводіння відлік кілометрів по каналу ведеться від Москви, а напрямок течії на каналі умовно встановлено від Іваньківський водосховища до Москви.

Подорож по каналу.

Головним портом столиці є Північний річковий вокзал (побудований в 1937 р арх. А. М. Рухлядев). Розташований він на Химкинском водосховище, і нагадує величезний корабель. Два яруси галерей, які оперізують 150-метровий будинок, а також вежа зі шпилем (85 м) надають йому легкість і витонченість. Архітектурні особливості будівлі добре доповнюються примикають до нього площею і і парком. Зірка на шпилі в 1935-37 вінчала одну з веж Московського Кремля.

Навпаки річкового вокзалу розташований один з найбільших мікрорайонів столиці - Тушино. Село Тушино відомо з 14 ст. У 1608-10 рр. в Тушино розташовувався укріплений табір Лжедмитрія II, яке стояло під стінами Москви.

Північний вантажний порт. Головним вантажем, що йде тепер в Москву по воді, є будівельний пісок і гравій. Всього в Москві три вантажних порту: Північний - на Химкинском водосховище, Південний - в Нагатіно і Західний - в Філях (два останніх на р. Київ).

Ленінградський автодорожній міст (1937р) .По мосту проходить автострада Київ-Санкт-Петербург.

Химкинское водосховище. Утворено греблею на р. Химка. Площа 3,5 кв. км, довжина 8 км. Велика частина знаходиться в межах Москви. На водосховищі розташовані Північний річковий вокзал, Північний вантажний порт, пристані Лебідь, Захарково, Химки. Від південної частини водосховища відходить дериваційний канал, по якому волзький вода виливається в р. Київ. Суду з Химкинського водосховища в р. Київ проходять через шлюзи №7 і №8 південного схилу, опускаючись в них на 36 м.

З Клязьмінскому водосховищі Химкинское пов'язано 8-кілометровим каналом, званим «глибокою виїмкою».

Розташована в центральній частині Східно-Європейської рівнини. На півночі і заході-Дружковкаая і Московська височини, найвища частина останньої -Клінско-Дмитрівська гряда (285м), на південному сході-Мещерская низовина

Понад 350 озер. 40% території зайнято змішаними лісами. Грунти дерново-підзолисті. Корисні копалини: буре вугілля, торф. Приоксько-Терасний заповідник; національний парк Лосиний Острів. Центри народних промислів: Федоскіно, Гжель, Жостово, Сергієв Посад, Хотьково.

Канал ім. Москви проходить по території Хімкінского, Митищинського, Дмитрівської та Талдомського районів Московської області.

Г. Химки. Районний центр Московської області. Населення 225 тис. Чол. На території сучасних Хімок розташовувалися села Куркино (до 1704-патріарше село), ​​Козлове, Козмодемьянское (вотчина Бориса Годунова), які с1830 року стали популярним підмосковним дачним місцем. Тут бували А.І. Герцен, Н.П. Огарьов, П.І. Чайковський, І.І. Левітан, А.І. Купрін, К.С. Станіславський. З 1937 року - робітниче селище, з 1939 року - місто. Збереглася садиба «Білі Стовпи» (арх. Ф. О. Шехтель). Навпаки р Химки знаходиться сел. Лівобережний. Входить до складу р Химки. З 1936 року в Лівобережному знаходиться Московський інститут культури, а оскільки1975 - відділ періодики української державний бібліотеки.

Міст Савеловський залізниці (1937р). Савеловское напрямок Московської залізниці веде з Москви в Дмитров, Дубну, Кимри (Савелово).

Клязьминское водосховище. Утворено греблею на р. Клязьма у сел. Пироговский. Площа 16 кв. км. Популярне місце відпочинку москвичів: Горки, Троїцьке, Бухта Радості і ін. В Пирогівському рукаві (східна частина водосховища) знаходиться Клязьминский пансіонат, біля пристані Горки - московський яхт-клуб.

Від пристані Новосельцево починається 8-кілометровий Клязьминского-Пяловского з'єднувальний канал, який виводить суду в Пяловское водосховище.

Пяловское водосховище. Утворено греблею на р. Навчаючи у м Пушкіно. Площа 6,3 кв. км. Західний рукав водосховища, що простягнувся по долині р. Навчаючи, називається Аксаковська. На ньому розташовані пристань Аксаково, с. Федоскіно і садиба Марфино. Федоскіно - центр російської лакової мініатюри; Марфино - зразок українського садово-паркового мистецтва 18-19 ст. Околиці Марфино зобразив на своїх полотнах І.І. Левітан. Східна частина Пяловского водосховища відокремлена від судноплавної частини водо-делительной платиною і є водоймою - відстійником для московського водопроводу.

Від пристані Вітенево починається 2-кілометровий канал, що з'єднує Пяловское і Пестовское водосховища. У своїй садибі Вітенево (не збереглася) в1862-67 роках проводив літні місяці М.Є. Салтиков-Щедрін. Сюди до нього приїжджали Н.А. Некрасов, І.С. Тургенєв, О. М. Плещеєв. Садиба Пестово належала герою війни 1812 року генералу А.П. Єрмолова. З 1933 року в садибі розташовувався будинок відпочинку МХАТ. Тут бували В.І. Немирович-Данченко, В. І. Качалов, І. М. Москвін та ін. Театральні діячі.

Пестовское водосховище. Площа 12 кв. км. Праворуч від судноплавної траси - Пестовского водо-делительная гребля з фільтруючими пристроями. Пестовского і Пяловского греблі утворюють Учінское водосховище (19,3кв.км), джерело води для Москви. На березі Пестовского водосховища розташована пристань Хвойний Бор - «зелена стоянка» для туристичних суден. Як правило, суду зупиняються тут на зворотному шляху за 3 години до прибуття в Москву. Пестовское водосховище пов'язане з Ікшінскім 3-кілометровим каналом.

За входом в Пестовского-Ікшінскім з'єднувальний канал розташоване с. Рождествено, в якому знаходилася садиба генерала В.І. Суворова, придбана ним у князів Барятинський. Тут неодноразово бував видатний український полководець А.В. Суворов. Садиба згоріла В1812 році. Збереглася церква Різдва Богородиці (1714), в подклети якої - могила батька фельдмаршала.

Икшинское водосховище. Площа 5 кв. км. Пристань Річка Чорна. Перед входом у водосховищі з боку Волги споруджені загороджувальні ворота. Ікшіскім водосховищем закінчується водораздельная частина каналу і починається північний схил, знижуються до Волзі п'ятьма ступенями. Висота чотирьох ступенів - по 8 м, а останньою. п'ятої, - 6 м.

Шлюзи каналу ім. Москви.

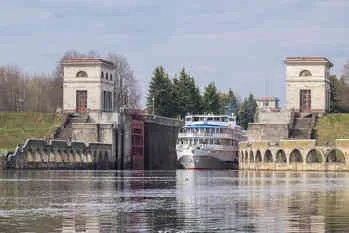

Всі шлюзи на каналі ім. Москви однотипні і відрізняються один від одного тільки архітектурним оформленням.

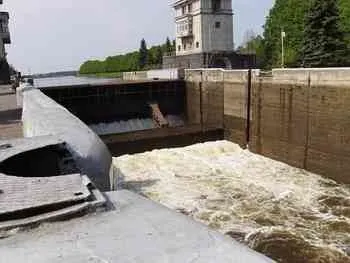

Шлюзи складаються з камери, верхньої та нижньої голів. Розміри камери: 290х30х5,5 м. Верхня голова шлюзу обладнана сегментним затвором, який виконує роль верхніх шлюзових воріт. З під нього здійснюється наповнення шлюзу при підйомі судів. Вага затвора 145 т. Відкриття та закриття воріт займає 2 хвилини. У нижній голові шлюзу встановлені двостулкові ворота; вага однієї стулки 175 т. висота 18 м.Под вежами нижньої голови шлюзу прокладені водопровідні галереї, через які проводиться спорожнення шлюзу при спуску суден. Водопровідні галереї перекриваються щитами.

При спуску суду входять в наповнену камеру, при цьому сегментний затвор опущений в спеціальну нішу в донної частини верхньої голови, ворота нижньої голови закриті, а водопровідні галереї перекриті щитами. Після швартування судна сегментний затвор піднімається і ізолює камеру від верхнього б'єфу. Плоскі щити водопровідних галерей піднімаються і вода по ним спрямовується за нижні ворота шлюзу. Час спорожнення шлюзу - 13 хв, об'єм води, що скидається - 72 тис. Куб. м. Як тільки рівні води в камері і нижньому б'єфі порівнюються, нижні ворота відкриваються, і суду, знявшись з швартових, залишають шлюз. Рівень води в шлюзі при цьому не знижується нижче 5,5 м.

Для підйому з нижнього б'єфу на верхній суду входять в шлюз при відкритих воротах нижньої голови і піднятому сегментном затворі верхньої голови. Рівень води у верхній б'єфі при цьому на 8 м вище, ніж в камері шлюзу. Водопровідні галереї нижньої голови перекриті щитами. Після швартування судна ворота нижньої голови закриваються, а сегментна затвор повільно опускається, утворюючи щілину шириною 2 м. Вода з верхнього б'єфу спрямовується через цю щілину в камеру, наповнюючи її. Час наповнення 13 хв. Як тільки рівні води в камері і верхньому б'єфі порівнюються, сегментний затвор опускається в нішу, і суду залишають шлюз.

При шлюзах№№ 6,5,4,3 і 2 є насосні станції, розташовані в обвідних каналах. Волзька вода перекачується ними зі сходинки на висоту 38 м до рівня вододільній частини каналу. На кожній станції встановлено 5 насосів: 4 х 25 куб. м в секунду і 1 х 34 куб. м в секунду. В середньому щосекунди в Москву подається 90-100 куб. м волзької води.

Надходить по каналу вода розподіляється, приблизно, в такий спосіб: 45% - водопостачання Москви; 42% - обводнення р. Київ; 8% - втрати на шлюзування; 5% - природні втрати.

Шлюз №6 (арх. В.А.Вітман). Відкриває північний схил каналу ім. Москви, на якому розташовані п'ять шлюзів (№№ 6,5,4,3,2; шлюз №1 знаходиться в системі споруд Іваньківський гідровузла).

Шлюз №5 (арх. Д. Савицький). Перед входом в шлюз встановлена ​​скульптура дівчини, що несе над головою модель вітрильника (арх. Ю. Кун). Насосна станція при шлюзі піднімає воду на 8 м.

Автодорожній міст. Поєднує Дмитрівське шосе, що йде зліва від каналу, з автодорогами протилежного берега.

Шлюз №3 (арх. В.Я. Мовчан). На баштах шлюзу встановлені моделі каравели «Санта Марія», на якій Христофор Колумб в 1492 році здійснив плавання через Атлантичний океан і досяг Америки. Відразу ж за шлюзом №3 через канал перекинуто Яхромський міст Савеловський залізниці. Від шлюзу №3 до шлюзу №2 тягнеться прямолінійний ділянку каналу протяжністю 44 км. На цій ділянці розташований один з найдавніших міст Підмосков'я - Яхрома. Місто виросло з невеликого селища, що виник в 1841 році навколо полотняною фабрики, пізніше Покровської мануфактури. У 1900 році через селище пройшла залізниця.

Місто Дмитров. Районний центр Московської області. Населення 64,9тис. чол. Заснований в 1154 році князем Юрієм Долгоруким і названий по християнському імені його сина Дмитра, майбутнього князя Всеволода III Велике Гніздо. У першій половині 14 ст. Був центром самостійного князівства, а в 1364 році приєднаний до Москви. Найбільшого розквіту досяг в 15-16 ст. коли став посередником у торгівлі Москви з північчю. Від Дмитрова по річках Яхрома, Сестра і Дубна проходив шлях до верхів'їв Волги. У 1610 році Дмитров захоплений поляками і розорений. Новий розквіт Дмитрова був пов'язаний з виникненням Харкова і його положенням на торговому шляху між Москвою і новою столицею. Побудована в 1851 році залізниця між столицями залишила Дмитров осторонь від торгових шляхів. що підірвало його економіку. З 1781 року - повітове місто Московської губернії. Славився виробництвом стрічок і позументів. В 1900году через Дмитров пройшла Свалявської залізниця. У 1932-37 роках в Дмитрові перебувала Управління будівництвом каналу Київ-Волга, були побудовані промислові підприємства (заводи: екскаваторний, мостових конструкцій і ін.).

Поблизу Дмитрова розташовані кустарно-промислові села: Астрецово (металева іграшка), Костіно (вироби зі скла), Орудьево (позументної промисел).

Шлюз №2. Розташований у селища Темні (такі назви, як «Темні», «Змагання», «Ударний» нагадують про час будівництва каналу). Суду в шлюзі опускаються на 6 м і входять на рівень Іваньківський водосховища. Шлюз №2 - остання сходинка північній сходи каналу. Насосна станція при шлюзі - перша з п'яти насосних станцій, що перекачують волзьку воду по каналу в Москву. На ділянці від Іваньківський водосховища до шлюзу №2 вода в сторону Москви йде самопливом. Від шлюзу №2 починається перекачування води на 38 м вгору на рівень вододільного б'єфу.

На цій ділянці послідовно розташовані: поромна тросова переправа №3 (дер. Мельдіно); чорний циліндр, піднятий на щоглі порома, дозволяє, а червоний - забороняє прохід суден в районі поромних переправ; перетин каналу з р. Сестра (річка протікає по трубах, прокладених під насипом каналу); поромна тросова переправа №1; загороджувальні ворота; Великий Рубіжне маяк; причал Велика Волга.

За причалом Велика Волга суду виходять на найпівнічніша, волзьке водосховище - Іваньківський (Московське море). Іваньківський водосховище. Утворено в 1937 році греблею у колишнього села Иваньково (в 1960 році увійшло в межі міста Дубна) і призначене для регулювання стоку Волги і харчування каналу ім. Москви. Площа 327 кв. км, обсяг - 1,1 куб. км, довжина - 115 км, ширина до 6 км. Наповнюється в травні за рахунок танення снігів. Знаходиться майже цілком в межах Тверській області. До створення Іваньківський водосховища судноплавство до Твері було можливо лише в першу половину літа. Затоплено р Корчева і десятки населених пунктів. За Іваньківський водосховища туристичні судна прямують до Твері.

Іваньківський гідровузол. Споруджений в 1937 році у с. Иваньково і входить в систему каналу їм. Москви. Включає греблю, ГЕС (30 тис. Квт), шлюз №1 (однокамерний, однонитковий) і 8-кілометрову земляну дамбу, що захищає сел. Иваньково від вод Іваньківський водосховища. Перед входом в шлюз, зліва, встановлений монумент В.І. Леніну з сірого граніту (ск. С.Д. Меркуров). Під гідровузлом по тунелю проходить автомобільна дорога на г. Кимри.

Р. Волга (древнє - Ра, в середні віки - Ітіль). Найбільша річка Європи. Довжина 3530 км. Площа басейну 1360 тис. Кв. м. Бере початок на Валдайській височині на висоті 228 м над рівнем моря, тече до м Кривий Ріг приблизно в широтному, а потім - в південному напрямку. Впадає в Каспійське море (28 м нижче рівня моря), утворюючи велику дельту. Воду для Волги збирають майже 150 тис. Річок, струмків, ключів. Волга приймає близько 200 великих приток: Ока, Сура, Свіяга (праворуч), Молога, Ветлуга, Кама, Самарка, Б. Иргиз (зліва) і ін.

Круїзи по каналу ім. Москви. Всі туристичні теплоходи, які вирушають з Північного річкового вокзалу Москви, слідують по каналу ім. Москви. Для ознайомлення з визначними пам'ятками каналу ім. Москви досить відправитися в триденний круїз з Москви до Твері, або Углича з поверненням в Москву. На жаль екскурсійні об'єкти по маршруту вдасться подивитися тільки з борта теплохода, так як стоянки в цих рейсах як правило не передбачені.
