Закладка реперів, знаків, крапок, правила і особливості

Репер (знак, пункт, точка). Незвичайний на слух і не зрозумілий тільки в перший раз термін має іноземне, французьке походження, з таким змістом як мітка, рівень, орієнтир. Іншими словами знак, що відповідає певному значенню висотної позначки щодо прийнятого за нуль початкового рівня.

Висотна координата закріплюється на пунктах нівелірних мереж, створюваних по всій території країни. Важливість цього третього параметра систем координат не береться жодному сумніву. Побудова правильної геометрії у всіх процесах і предметах, може підтримуватися щодо певного фіксованого рівня. Такий рівень вважається висотним орієнтиром.

Як в планових опорних мережах тріангуляції. полігонометрії і трилатерації. орієнтирами є геодезичні планові центри, так в висотних мережах такими є пункти з найменуванням репери.

Вимоги до пристрою реперів, знаків, пунктів, точок

Для того щоб дотримувалося єдність в висотних побудовах потрібна наявність необхідного для цього кількості висотних орієнтирів на місцевості. При цьому вони повинні бути виконані з дотриманням певних вимог.

По-перше, все знаки повинні бути жорстко закріплені, щоб абсолютні значення висотної координати не змінювалися з часом. Для цього прийнято визначати контрольні вимірювання перевищення між двома реперами і порівнювати ці результати з регламентованими граничними відхиленнями. Що б точність контрольних перевищень постійно підтверджувалася необхідно вибирати надійні місця закладки з забезпеченням відповідної фортеці матеріалів, які будуть витримувати зовнішні атмосферно-кліматичні впливу і внутрішній вплив тиску грунтів. Для закладки реперів потрібно, по можливості використовувати механізований працю при влаштуванні виїмок, при бурінні отворів під їх конструкції.

Основними виробами, використовуваними для приготувань реперів, вважаються металеві та залізобетонні конструкції. Додатковими матеріалами для закріплення, антикорозійного впливу служать відповідно цементні розчини, епоксидні клеї, смоли, бітуми.

На стійкість реперних знаків значний вплив має деформаційний фактор сезонного промерзання і відтавання грунтів. Тому крім пристрою в конструкціях центрів якірних пристроїв, що перешкоджають силам здимання грунтів, використовуються:

• поглиблення верхніх частин висотних пунктів нижче поверхні землі величиною порядку 0,5 метра;
• загальне заглиблення всієї конструкції знака визначається величиною глибини промерзання плюс додатковим значенням в 0,5 метра.

У свою чергу глибини промерзання в різних природних зонах визначаються за спеціальними картками-схемами відповідних правил закладки реперів.

Види реперів, пунктів, точок

Нівелірні знаки закладаються у всіх державних висотних мережах різних класів і обумовлені в основному тим різноманітністю фізичних, географічних і кліматичних умов нашої країни. Їх типаж можна розділити на кілька різних найменувань конструкцій, а саме:

Головною умовою закладки вікових реперів є знаходження скелястих стійких порід і пристрій в них конструкцій центрів з марками. Залежно від глибини залягання скельних порід вони діляться на грунтові і скельні знаки. Типові схеми їх конструкцій показані на рис.1.

Вікова збереження центрів повинна бути забезпечена вибором місць, без впливу екзогенних і ендогенних процесів в товщі порід бажано із залученням геологів і якісними матеріалами для виготовлення конструкцій реперів.

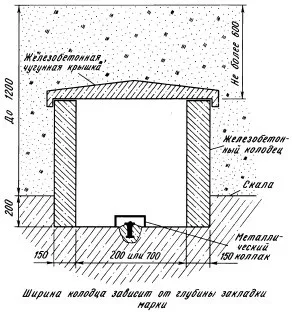

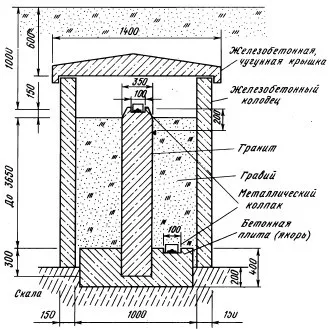

Рис.1. Типові конструкції вікових центрів з глибиною до 1,2 і 5,0 м.

Для вікових знаків неглибокої закладки характерно влаштовувати репера групами в тілі скелі з облаштуванням колодязів з бетонних пілонів з кріпленням зверху кришками. Колодязі і групи висотних знаків можуть мати різні розміри, кількість і відстані між собою в залежності від глибини залягання стійких порід (дивіться на рис.1). Власне марки, верх яких фіксує абсолютні значення висотних відміток, виливаються з металу (бронзи, чавуну) і кріпляться в бетоні, металевих трубах і накриваються обов'язково спеціальним ковпаком.

При заляганні корінних порід на глибині п'яти метрів і більше для пристрою центрів пробуріваются механізованим способам свердловини діаметром не менше 250 мм (рис.2). Сама конструкція складається зі спеціальної обсадочной труби, поглибленої в породу не менше, ніж на 1200 мм, діаметром до 150 мм і товщиною стінок 10 мм. А всередині неї вже фіксується так звана реперна труба з сальникової і бітумної прокладкою в нижній і верхній своїй частині.

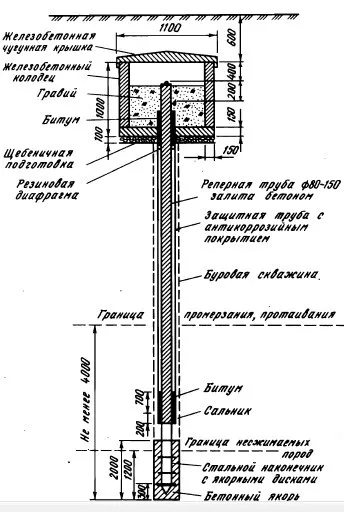

Рис.2. Схема вікового центру глибиною більше 5 м.

Недалеко від вікових, не далі 150 метрів, здійснюють закладку фундаментальних знаків із супутником.

Фундаментальні, як і вікові репери, також діляться на грунтові, що складаються із залізобетонних, трубчастих металевих конструкцій, і на скельні висотні знаки. Для установки ґрунтових центрів здійснюють виїмку невеликих котлованів. Самі конструкції складаються з пілонів або труб заповнених бетонів, марок зверху них, якорів, додаткових марок, які перебувають, як правило, з північного боку від центрів, розпізнавальних стовпів з охоронними пластинами. Технологія закладки фундаментальних центрів на скельних породах полягає у встановленні і кріпленні на цементному розчині залізобетонних плит, пілонах і стовпах. Залежно від глибини знаходження стійких порід правилами визначаються і типи знаків (рис.3).

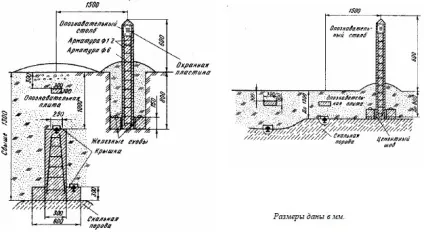

Рис.3. Типові конструкції фундаментальних реперів в скельних породах.

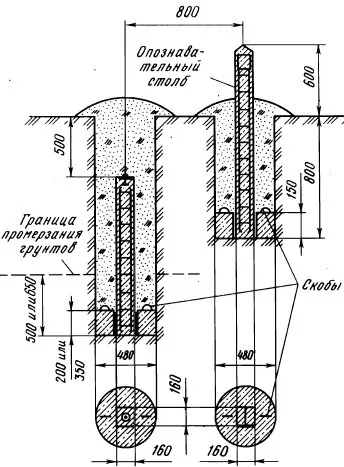

Грунтові висотні знаки класичного типу показані на рис.4. Вони складаються із залізобетонних пілонів з квадратним перетином розмірами 160 × 160 (мм) і глибинами закладки нижньої основи 500-650 мм нижче глибини промерзання і верхнього величиною 500 мм від рівня поверхні землі. Передбачається можливість заміни пілона азбестоцементними трубами діаметром (160 мм) із заповненням їх бетоном і попередніми пристроєм якірних перемичок у вигляді металевих стрижнів. Зверху центрів закріплюються металеві марки.

Стінні репери, також показані на рис. 4, закладаються в вертикальні площині стін (звідки і назва), фундаментів споруд і твердих скельних порід. Для різних класів нівелірних мереж передбачають різні типи центрів. Для знімальних висотних мереж крім типових грунтових і тимчасових знаків можливе застосування характерних конструктивних елементів капітальних будівель.

Рис.4. Типові грунтові та стінні репери.

У розбивочних мережах на будівельних об'єктах для передач висотних координат на нові горизонти споруд і монтажні елементи в якості реперних точок можуть застосовуватися заставні деталі (рис.5, а, б), монтажні петлі (рис.5, в), горизонтальні ризики на змонтованих конструкціях (рис.5, г), анкерні болти, арматурні стержні, дюбелі.

Рис.5. Знаки розбивочної нівелірної мережі.
