Маркування проводів і кабелів при монтажі ПУЕ, в електрощитах

Одним з найважливіших елементів при монтажі є маркування кабельних ліній і проводів. Це робиться в розподільних щитках, шафах, практично у всіх пристроях розподілу ліній електропередач, починаючи від підстанції до окремого споживача.

Цілі маркування проводів

Позначення кабельних ліній і проводів проводиться з метою спростити монтажні роботи, ремонт і профілактичне обслуговування об'єктів в процесі експлуатації. Для підвищення заходів безпеки, які знижують ймовірність аварійних ситуацій і травматизму обслуговуючого персоналу.

• кількості і перерізіпроводів в кабелі;
• тип ізоляції;
• з якого металу дроти;
• про матеріал зовнішнього шару ізоляції і багато іншого.

Всі ці заходи є недостатніми для досягнення максимальної безпеки і не надають обслуговуючому персоналу інформації про призначення ліній кабелів і окремих ділянок електропроводки. В процесі монтажу в розподільних пристроях на кабелі та проводи наноситься додаткове маркування, де відображається не тільки характеристики кабелів, а й його призначення в даному колі.

Вказується перелік основних параметрів:

• марка кабелю;
• з якого об'єкта приходить;
• довжина;
• призначення та інші дані в міру необхідності.

Щоб маркування проводилася зручно і швидко, для проводів з різними характеристиками, по діаметру і ізоляції придумали кілька способів. Маркерні конструкції відрізняються, але всі вони забезпечують чітку і довготривалу напис.

Методи маркування проводу та кабелю

Залежно від умов і можливостей, наявності обладнання та матеріалу монтажники вибирають оптимальні варіанти маркування:

До монтажу проводу

• ПВХ кембрики (трубки) різних діаметрів з написами, додатково можна їх обмотати прозорим скотчем для надійного кріплення і захисту написів;
• Плівки ізолюючі трубки;
• Найдоступніший і дешевий спосіб, зробити напис на щільної паперової бирці накласти на кабель і обмотати прозорим скотчем.

Ці методи забезпечують щільне прилягання до оболонки кабелю, виключають ймовірність обриву маркера при протягуванні через труби і інших монтажних роботах.

Після монтажу проводу

Коли проводи та кабелі заведені в розподільні пристрої, маркування робиться наступним чином:

кільця РУ Кліпси РА Кліпси Р

Офісні лазерні принтери

Використовуються при друку на аркушах самоклеящихся стікерів або звичайних аркушах паперу Формату А4. Бірки накладаються на кабелю і обгортаються прозорим скотчем. Це простий і дешевий спосіб для невеликих обсягів маркування.

Порадада № 1. Не купуйте дороге обладнання для маркування якщо ви професійно не займаєтеся роботами пов'язаними з монтажем. Використовуйте дешеві методи маркування.

Основні вимоги до маркування проводів в РУ (розподільних пристроїв) і щитів

Пункт 1.1.30 ПУЕ говорить, всі дроти в РЩ повинні відповідати літерним, цифровим і колірним позначенням. Наявність колірного позначення не виключає установку цифрового і буквеного. Допускається наносити маркування не по всій довжині лінії, а тільки в місцях підключення.

Маркування починається з дотриманням правил в процесі монтажу, при расключеніе проводів за кольором ізоляції. Це найбільш наочний приклад, який дозволяє працюючому персоналу швидко орієнтуватися в призначенні кожного окремого проводу в ланцюзі. Іноді використовуються кабелі з проводами одного кольору, в цих випадках допускається пофарбувати кінці проводів, надіти кембрики відповідного кольору, практичніше встановити термоусадочну трубку з уже нанесеними літерними і цифровими значеннями. Довжина маркерной трубки повинна бути не менше 2,5 см.

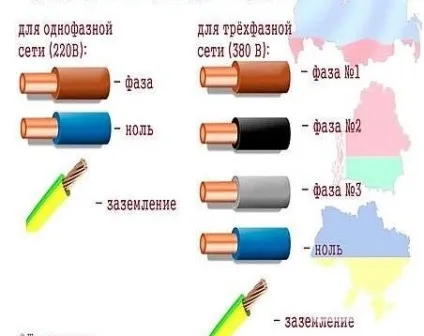

Маркування проводів за кольором

У трифазних мережах кожна фаза позначається буквами А, В, С, але в квартирах і приватних будинках використовуються однофазні схеми електроживлення тому немає сенсу уточнювати до якої фазі підстанції підключений ваш щиток.

• На фазний провід наноситься буквене позначення «L»;
• Нейтральний провід позначається буквою «N»;
• Провід заземлення відзначають значком
• У схемах по стандартам системи TN-C-S допускається підключення заземлюючого провідника до нейтрального проводу. У таких випадках на маркуванні пишуть «PEN».
• У схемах електроживлення від постійного струму, для окремих приладів споживання вказують полярності «+», «-» і напруга в вольтах «12В або 24В ...».

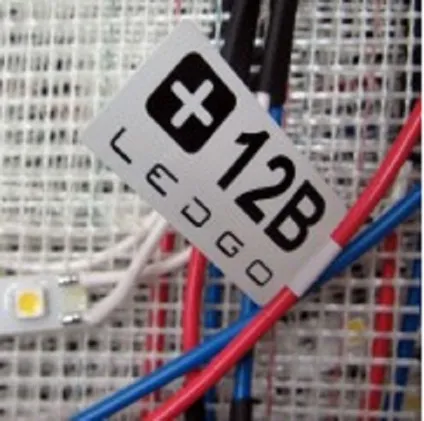

Маркування ланцюгів постійного струму

Особливості цифрового позначення проводів

Цифрові позначення в розподільних щитах вимагають окремого розгляду. За вимогами ПУЕ розподіл ланцюгів електроживлення в РЩ здійснюється по групах. Від групи харчуються окремі ділянки, це можуть бути різні об'єкти:

• №1 освітлення;
• №2 розетки;
• №3 кондиціонер;
• №4 теплі підлоги;
• №5 Бойлер для нагрівання води;
• №6 електрична плитка;
• №7 окремі приміщення або споруди (баня, майстерня та інше)

В однофазних ланцюгах на вхід автоматичних вимикачів буде приходити одна фаза L1-1; L1-2; L1-3, де 1,2,3 позначають різні лінії. На виході вимикачів проводу маркуються по № групи і лінії, якщо провід в групі один на маркері пишуть Гр-1, якщо два Гр-1.2 вказуючи, що це другий провід першої групи.

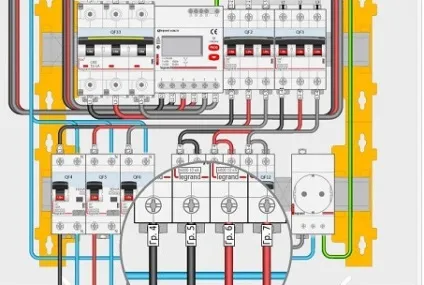

Маркування проводів в РЩ по групам

Рада №2. Якщо ви збирали щит самі або запрошували електрика, таку схему треба скласти і приклеїти до дверцят з внутрішньої сторони.

Особливості маркування РЩ і кабелів

За вимогами ПУЕ самі розподільні пристрої теж повинні маркуватися, для квартир і приватних будинків допускають відсутність назв, унаслідок явного визначення їх призначення. Коли щит знаходиться за межами дільниці на стовпі ЛЕП або іншому спорудженні обов'язково вказується його маркування. У ній вказується:

• Виробник;
• Призначення і тип ВРУ, ГРЩ, РЩ, ПКУ;
• Номінали напруги і струму;
• Ступінь захисту;
• На дверцятах знак «Обережно напруга»;
• Написи повинні бути чіткими і стійкими до навколишнього середовища.

На маркерах кабелів заходять і виходять в РЩ вказується наступна інформація:

• Мака кабелю, в ній кількість жив, перетин, метал проводів, матеріал ізоляції;
• Призначення кабелю;
• Звідки приходить;
• Куди йде;
• Довжина.

Рада №3. На внутрішній стороні дверцят повинна розташовуватися докладна електрична схема підключення кабелів і розподілом напрямків від РУ.

Часто допускаються помилки при маркуванні

1. Найпоширеніша помилка початківців монтажників, і досвідчених при неуважності. Коли пригвинчують дроти в щитку на клеми, попередньо не одягнувши кембрики з маркуванням або термоусадочні трубки. Потім доводиться відкручувати і одягати елементи маркування.
2. Плутають «PEN» провідник з проводом заземлення, кольорове маркування у них однакова, треба уважно розібратися.
3. Якщо щиток винесено за межі дільниці, але знаходиться на вашому балансі, це визначається договором з енергопостачальною організацією. Треба обов'язково мати на нього технічну документацію схеми, і виконати всі вимоги ПУЕ, ПТЕЕС і інших документів. Можуть бути претензії від Росстехнадзора, аж до відключення споживача і штрафів.

Поширені запитання

Питання №1. Можна використовувати при монтажі дроти одного кольору, а на маркуванні вказувати призначення?

Можна, але маркування повинно відповідати всім вимогам ПУЕ, де вказано і колір. Тому на кінці проводів поставте термоусадочну трубку за кольором призначення дроти. В крайньому випадку, намотайте кольорову ізоляційну стрічку. На неї надіньте кембрік з маркером.

Питання №2. Де придбати принтери для маркування та шаблони маркерів?

Питання №3. Як визначити марку кабелю, якщо маркування стерлася?

Позначення кабелю зазвичай наноситься по всій довжині, подивіться уважно, якщо немає, відріжте шматок кабелю, сантиметрів 10. Покажіть фахівцям, вони вам скажуть.

Питання №4. Маркування якого типу вважається найнадійнішою?

Дуже надійної маркуванням вважаються самоклеючі маркери під ламінованим шаром, термоусадочні трубки. Для РЩ в домашніх умовах всі перераховані кошти будуть надійними, так як зовнішнє середовище в житловому приміщенні не може бути агресивною.

Питання №5. Як грамотно накреслити схему РЩ, якщо я не розбираюся в електроніці і тим більше в умовних позначеннях на схемах?

В цьому випадку треба запрошувати грамотного фахівця, він обов'язково розбереться і складе схему.
