Для виготовлення ріжучого лазера використовується несправний DVD-RW. Переробити лазерну указку в ріжучий лазер з випромінювачем від пише DVD! Цей 245 мВт лазер дуже потужний і ідеально підходить за розміром до лазерної вказівкою.
ЗВЕРНІТЬ УВАГУ: зробити подібне своїми руками можна НЕ З УСІМА діодами CDRW-DVD ризиків! Найбільш відповідними вважаються приводи фірми LG і Sony. Чи не радиться розбирати працює і потрібний привід, повернути йому працездатність не вдасться.
[B] ОБЕРЕЖНО! Лазери можуть бути небезпечні. Ніколи не наводите покажчик на живу істоту! Це не іграшка і звертатися з ним як зі звичайною лазерною указкою можна. Не використовуйте його на презентаціях або в грі з тваринами, не дозволяйте дітям гратися з ним. Цей прилад має використовуватись в руках якої розсудливої людини, яка усвідомлює і відповідає за потенційну небезпеку, яку представляє собою покажчик.
Будь-якого роду потрапляння променя в око, за рахунок заломлення в кришталику встигає випалити кілька клітин сітківки ока. Пряме влучення викличе втрату зору. Небезпечний також відбите від дзеркальної поверхні промінь. Розсіяний не так небезпечний, але гостроти зору все одно не додає. [/ B]
Для початку вам знадобиться несправний DVD-RW (з несправною механікою, а не лазером). Ламати можна не кожен DVD, наприклад Samsung взагалі не підходять, там діоди безкорпусні і кристал у нього нічим не захищений, виводиться з ладу простим дотиком до торця. Найкраще підходить LG, тільки у різних приводів різні по потужності діоди.
Якщо в наявності немає несправного DVD-приводу, то спробуйте придбати окремо лазер на радіоринку або несправний DVD у лахмітників.
Далі викручуються шурупи з DVD-приводу, зніміть кришку. Під нею вузол приводу каретки лазера.

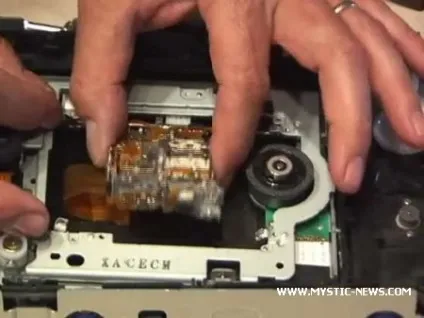

Хоча DVD-приводи відрізняються, в будь-якому приводі є дві напрямні, по яких рухається каретка лазера. Викрутивши шурупи, звільніть напрямні і вийміть каретку. Від'єднайте роз'єми і плоскі шлейфи-кабелі.

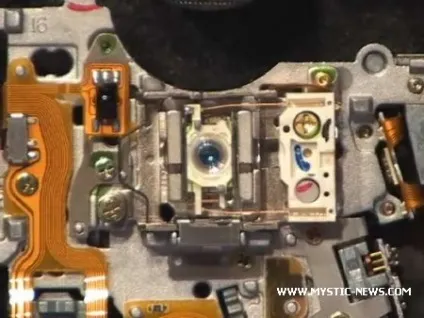

Вийнявши каретку з приводу, необхідно розібрати її. Дрібних шурупів буде багато, тому запасіться терпінням. Від'єднайте кабелі від каретки. Там може бути два діода, один для читання диска (інфрачервоний діод) і власне червоний діод, за допомогою якого здійснюється прожиг. Вам потрібен другий.
До червоного діода за допомогою трьох шурупчиків прикріплена друкована плата. Використовуйте паяльник для акуратно зняти 3 шурупів. Ви зможете перевірити діод за допомогою двох пальчикових батарейок з урахуванням полярності. Необхідно витягнути діод з корпусу, який буде відрізнятися в залежності від приводу. Лазерний діод - дуже тендітна деталь, тому будьте гранично уважні.
Так має виглядати ваш діод після вилучення.
Зніміть наклейку з корпусу купленої лазерної указки і розкрутіть корпус на верхню і нижню частини. Всередині верхньої розташовується лазерний діод (5 мВт), який ми замінимо. За допомогою ножа після одного - двох легких ударів, рідний діод повинен вийти. При подібних діях діод може пошкодитися, але якщо все робити акуратно, то цього можна уникнути. Використовуючи дуже маленьку викрутку, вибийте випромінювач.
Можна використовувати трохи термоклею і акуратно встановити новий DVD діод в корпусі блакитної указки. Плоскогубцями повільно тиснемо на краю діода у напрямку до корпусу до тих пір, поки він не стане чітко на місце.
Переконайтеся в тому, що полярність діода визначена правильно до того, як ви його встановіть і підключіть харчування! Можливо, доведеться вкоротити проводки і настроїти фокусування променя.
Лазерну указку встановлюєте в відповідний ліхтарик на дві батарейки. Вставте батарейки (AA) на місце, закрутіть верхню частину ліхтарика (розсіювач), включаючи вашу нову лазерну указку! Оргскло необхідно видалити з відбивача.
Увага. Лазерні діоди становлять небезпеку, тому не наводите промінь на людей і тварин.
З лазерним різаком можна проводити цікаві досліди. Запалювання сірників не самий ефектний варіант. Можна марнувати папір, якщо направивши промінь на повітряну кульку - він лопне. Бажано кульку темного кольору, зелений або синій, червоний не тріскається. Сфокусований промінь залишає на пластмасі чорного кольору досить глибоку борозенку, а в прозорому оргсклі в точці фокусу з'являється невелика пляма білого або дзеркального кольору. Якщо такий діод приробити до голівці графопостроителя, то можна гравірувати на оргсклі.
