Магнітний пускач 220в, 380в, схема підключення і принцип роботи
Для чого потрібен магнітний пускач (ПМ)? Дане електромеханічний пристрій призначений для пуску і зупинки асинхронних двигунів з дистанційного поста управління. Завдяки технічній простоті і високою експлуатаційною свою надійність і міцність практично ніхто не замислюється над тим, чому при легкому натисканні на пускову або стопову кнопку відбувається включення і, відповідно, виключення електроприводу. Питання по влаштуванню і принципу дії пускача виникають тільки тоді, коли він виходить з ладу.
- Технічні характеристики та маркування
- Пристрій і принцип дії
- Як підключити ПМ
Технічні характеристики та маркування
Незважаючи на те, що принцип роботи всіх магнітних пускачів однаковий, окремі види цього пристрою, мають ряд технічних відмінностей. Для ідентифікації конструктивних особливостей і робочих характеристик існує система умовних позначень даних виробів. Для прикладу можна взяти конкретну маркування ПМ.
ПМ12-025 2 4 1 УХЛ 2 Б
ПМ12 - серія вироби. Всі вироби цієї серії мають однакову конструкцію корпусу і виконавчого пристрою. Габарити корпусу можуть відрізнятися в залежності від величини струмового навантаження. Чим могутніше пусковий пристрій, тим більше його розміри.
ПМ12-025 _ _ _ УХЛ _ _ (перші три цифри), 025 - номінальне навантаження на силових контактах - до 25 Ампер. ПМ з такою струмового характеристикою класифікується, як магнітний пускач 2 величини. ПМ12 в залежності від величини можуть забезпечувати роботу електричних двигунів, струмовий діапазон яких перебуває в межах від 10 до 250 Ампер.
Таблиця відповідності маркування робочої струмового навантаження ПМ
ПМ12 ___ 2 _ _ УХЛ _ _ (четверта цифра), 2 - пускач нереверсивний, забезпечений тепловим реле для захисту електродвигуна від тривалих струмових перевантажень при обриві однієї фази, а також в разі заклинювання приводу або приводного механізму. Призначення пускачів і наявність теплового захисту визначається наступною системою маркування:
ПМ12 ___ _ 5 _ УХЛ _ _ (п'ята цифра), 5 - ступінь захисту IР20, відкритого виконання, без оболонки. Виключає потрапляння всередину пристрою сторонніх механічних предметів і випадкове зіткнення людини з діючими і струмоведучих частин. Магнітний пускач, виконаний з цією ступенем захисту не захищений від попадання в нього води або іншої рідини, тому, як правило, розміщуються в закритих електричних щитах на дин рейках. Основна маса електричних приладів, які знаходять найбільш широке застосування, має ступінь захисту IP20.
ПМ12 ___ _ _ 1 УХЛ _ _ (шоста цифра) - виконання за кількістю блок-контактів, 1 - 2 нормально відкритих (розімкнутих) і 2 нормально закритих (замкнутих).
Маркування на магнітному пускачі ПМ12
ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) - виконання електроапаратури для помірно-холодного клімату, УХЛ 2 - призначення для роботи в приміщеннях без опалення або під навісом.
ПМ12 ___ _ _ _ УХЛ _ Б (Б) - характеристика виконання по зносостійкості. А - 320 тис. Циклів, Б - 100 тис. Циклів, В - 30 тис. Циклів.
Для зручності середньостатистичного споживача виробник найчастіше в маркуванні, встановленої вимогами стандартизації, додатково вказує номінальні струмові характеристики пускача, вид струму, а також робоча напруга магнітного котушки. Нижче виділеним текстом вказана навантажувальна характеристика - 25А, напруга - 380В і змінний струм - АС.
Наші Новомосковсктелі рекомендують!
Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.
ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б
Змінний струм позначається символом AC, постійний - DC. Втягують котушки пускачів ПМ12, в більшості випадків розраховані для роботи на змінному струмі з напругою 24В, 220В або 380В.
Пристрій і принцип дії
На сьогоднішній день виробниками налагоджено виробництво магнітних пускачів, які знаходять застосування у всіх сферах промисловості, транспорті, повсякденної діяльності людини. Вони розрізняються по конструкції виконання, складності схеми управління, габаритним розмірам, величиною струмових навантажень, ступеня захисту від впливу зовнішнього середовища, але всіх їх об'єднує те, що в основу їх роботи закладений один принцип.

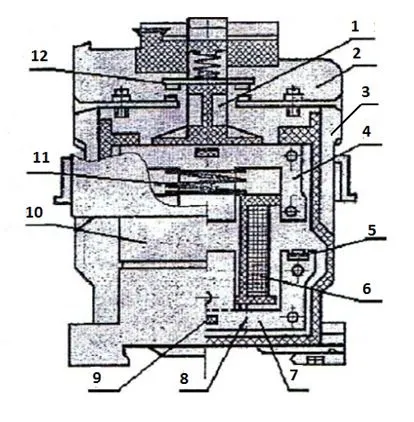

Малюнок 1 - Пристрій магнітного пускача серії ПМ12
Пластиковий корпус магнітного пускача складається з двох частин (2) і (3). У нижній частині (3) розташовується головний робочий орган - магнітна система пускового пристрою, що складається з втягує котушки (6), якоря (4) і сердечника (7), набраних з Ш-образних пластин, виготовлених з електротехнічної сталі.
На середній керн нерухомого осердя (7), який кріпиться до корпусу (3) пластиною (8), одягається втягує котушка (6) і повертає пружина (11). Для того щоб пом'якшити динамічне навантаження, між нею і залізом сердечника встановлюється амортизатор (8).
У корпусі виконані спеціальні напрямні пази, за якими здійснює зворотно-поступальні рухи траверса (1). До траверсі жорстко кріпиться рухома частина магнітної системи (якір) і місток контактів пускача (12)
На крайніх керна сердечника в спеціальних пазах кріпиться короткозамкнений виток (5), що забезпечує щадний режим роботи котушки.
При проходженні через витки котушки струму створюється поле, під впливом якого відбувається втягування в неї рухомої частини магнітної системи виконавчого механізму. Переміщення якоря в сторону котушки захоплює за собою траверсу разом з пристроєм замикання-розмикання силових, а також допоміжних контактів пускача. При знеструмленні ПМ, поворотна пружина повертає якір на вихідну позицію, що викличе розмикання контактів.
В основі корпусу передбачений фіксатор, призначений для швидкоз'ємного кріплення пускача до дин рейці.
Як підключити ПМ
Схеми підключення магнітних пускачів можуть відрізнятися в залежності від роду струму електричної мережі і величини робочої напруги втягує котушки.
Малюнок 2 - Ланцюг управління 380В
При натисканні на пускову кнопку, струм від фази А проходить через замкнуті кнопку «Стоп» (Кн.ст.), «Пуск» (Кн.пуск), нормально замкнуті контакти теплового реле, втягує котушку пускача ПМ і остаточно замикає ланцюг на фазі В . В результаті чого силові контакти КМ замикаються, електродвигун починає працювати. При спрацьовуванні ПМ замикаються допоміжні контакти КМ1, які шунтируют пускову кнопку. При натисканні кнопки «Стоп», відбувається розмикання ланцюга живлення котушки, силові контакти КМ розмикаються. Якщо в мережі електродвигуна виникають неприпустимі струмові навантаження, це призводить до спрацьовування теплового реле і розриву ланцюга управління на його контактах КРТ і його аварійної зупинки.
Малюнок 3 - Ланцюг управління 220в
На рис.3 показана схема ланцюга управління ПМ з напругою 220 Вольт. Підключення відбувається до діючої фазі В і заземленою нейтралі.
У разі, якщо умови експлуатації технічного засобу вимагають підвищених заходів електробезпеки, доцільно використовувати ПМ з робочою напругою котушки 24 або 36 Вольт. З цією метою пристрій даного виробу повинно передбачати подачу напруги на ланцюги управління проводиться через понижуючий трансформатор.
Як було зазначено вище, найбільш широке застосування знаходять магнітні пускачі серії ПМ12 різних типів і видів. Це пов'язано з їх простотою в обслуговуванні, високою надійністю. На розсуд споживача пропонуються вироби як відкритого, так і закритого виконання, розраховані на широкий діапазон характеристик по струму і напрузі. Конструкція ПМ12 може розміщуватися в оболонці, оснащеної кнопками управління, передбачає кріплення за допомогою швидкоз'ємних фіксаторів на рейки в щитах або на стінах приміщення.
Ціни на магнітні пускачі можуть бути різні і залежать від ступеня складності і виконання вироби. Найбільший вплив на ціну надає величина (потужність) ПМ. Для домашнього доцільно придбати пускач з струмовим навантаженням 25 А, і ступенем захисту IP54, що забезпечує повний захист від випадкового дотику до діючих частин і попадання в нього пилу, вологи і рідини.
