Лупа на підставці з підсвічуванням своїми руками, своїми руками - як зробити самому
Проведення крихітні, контакти ще менше!
Для початку я спробував використовувати ювелірну лупу - але її збільшення (7х) дозволяло бачити тільки маленьку область від усього роз'єму, а паяльник просто не було видно.
Купівельна лупа з підсвічуванням і на готової підставці дорога. І тут мене осінило що альтернативу можна зробити своїми руками!
У мене була досить велика прямокутна лупа з триразовим збільшенням з ручкою, яка дозволяла тримати лупу під різними кутами.
У неї була навіть колись підсвічування, але зламався контакт, і ручка була просто обмотана ізолентою, щоб кришка батарейного відсіку не випадала.

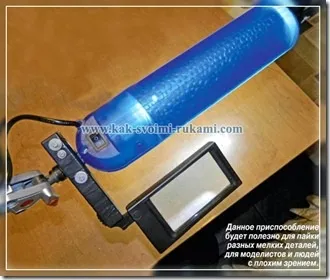

Якщо закріпити її на настільну лампу типу «журавель», то буде і підсвічування робочого поля, і видно все. Сказано зроблено!

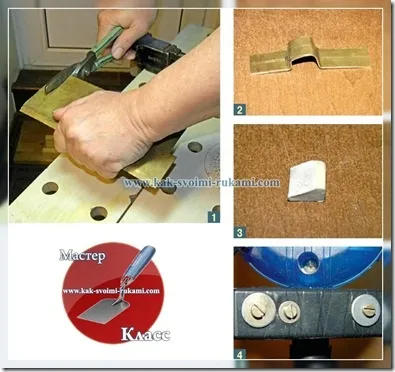

З листа латуні товщиною 0,8 мм я вирізав 18-мм смугу по ширині ручки лупи (фото 1). З смуги зігнув скобу, орієнтуючись на ширину і товщину останньої ланки шарніра настільної лампи, який регулював поворот плафона навколо власної осі (фото 2).
Так як лупа повинна розташовуватися під нахилом для зручності роботи, одне плече скоби передбачено більше іншого приблизно на 4-5 мм.
Щоб забезпечити нахил лупи, з звичайного канцелярського ластику вирізав клин (фото 3). Потім просвердлив в вушках скоби три отвори 03,2 мм і відповідні отвори в ручці лупи. Потім прикріпив лупу на лампу гвинтами МОЗ з шайбами (фото 4).
Все, пристосування для монтажу готово!
З ним не тільки зручно паяти різну дрібноту, але і збирати маленькі конструкції.
Пристосування буде корисно і моделістам, і людям з ослабленим зором.
Виготовлення лупи на підставці своїми руками: хід роботи
- З будь-якого листового металу (у мене під рукою виявилася латунь) вирізаємо смугу.
- Згинаємо зі смуги скобу з вушками, причому розмір одного плеча повинен бути більше іншого.
- З гумки (хокейної шайби, гумового килимка і т.п.) вирізаємо клин.
- Кріпимо лупу на останній шарнір настільної лампи, підклавши під її рукоятку клин, гвинтами МОЗ з шайбами.
