Люкарна або слухове вікно на даху розміри, форми, гост
Винахід слухового вікна пов'язують з прізвищем майстра-винахідника, вперше встановив подібну конструкцію на даху Московського манежу. Прізвище була у нього Чуток, ось чому називаються слуховими. Це лише одна з версій походження російської версії назви люкарни. Є і така: початкове призначення таких прорізів було провітрювання, а слово «слух» колись відповідало значенням «продушіни» і «отвір».
Люкарна на вигляд схожа на невеликий будиночок, який має дах, стіни і фасад зі скла, як правило, відповідний загальному стилю будинку своєї обробкою, архітектурними деталями і т. Д. Нерідко вона перетинає покрівлю будинку на рівні коника, тобто в найвищій її точці.
Для чого потрібно слухове вікно ↑
Можливо, люкарна так і зберегла б своє декоративне призначення, але з часом зі збільшенням населення Європи паралельно з'явилася необхідність у додатковій житлоплощі. Таким чином, виникла ідея використовувати в цій якості горищне простір, який можна було висвітлювати і провітрювати тільки через отвір на даху. Мансарди - це не просто данина минулому, вони і сьогодні з успіхом використовуються навіть під житлові поверхи. Ось чому люкарна і сьогодні не втратила своєї актуальності.
Необхідність слухового вікна в нежитлових горищах не підлягає сумніву. Дійсно, якщо допустити, що в просторі горища під дахом повітря не рухається, то рано чи пізно конструкції з дерева почнуть загнивати. Справа в тому, що при зіткненні теплого повітря з холодною поверхнею покрівлі утворюється конденсат, волога від якого згодом стікає на елементи обрешітки і кроквяної системи.
Для руху повітря на горище ззовні повинен надходити холодне повітря, він буде розганяти і розбавляти тепле повітря, що надходить знизу. Таким чином можна уникнути ефекту конденсації. Як правило, для холодного горища використовують слухове вікно з жалюзійних гратами.
[Stextbox id = "infotxt» bwidth = "4" bcolor = »C6F6E9" bgcolor = "F9FCFF» bgcolorto = »F9FCFF»] Тим не менш повноцінно вентилювати холодний горище тільки за рахунок слухових вікон не завжди вдається. Для додаткового забору повітря з атмосфери в багатоквартирних будинках встановлюють вентильовані карнизи. [/ Stextbox] Якщо простір під дахом облаштовано під житлове, то їх використовують для природного освітлення. Хоча на думку експертів, потік світла через отвір люкарен менше, ніж у мансардних, так як наявність бічних стінок значно скорочує обсяг проникаючого світла. Прорізи можуть бути розташовані в один або кілька рядів.
І, нарешті, люкарна - це можливість виходу на покрівлю для екстреного обслуговування, скажімо, під час пожежі, повені і т. Д. Можливо, можна було б обійтися і одним виходом, але уявіть наскільки це незручно в разі довгого будівлі. Як правило, сходи у вигляді дерев'яних трапів влаштовують скраю люкарни, яка, природно, повинна знаходитися посередині під'їзду. Пари дощок, на яких закріплені поперечні планки, цілком достатньо, щоб підніматися по ним вгору до дахового гребеня. При цьому, як правило, відстань між нижньою кромкою отвору і поверхнею підлоги мансарди становить близько 90 см. Верхній край прорізу розміщують, виходячи з висоти стелі мансардного приміщення. Зрозуміло, що чим вище розміщена конструкція люкарни, тим більше освітленій буде підпокрівельний простір.
Види люкарн ↑
Люкарни класифікують за такими параметрами:
- за конструктивними особливостями;
- формі;
- матеріалу.
Різні конструкції ↑
Як приклад розглянемо три найпоширеніші.
Завдання люкарни з плоским дахом (нахил не більше 15 °) - забезпечити приплив найбільшого обсягу світла і повітря в підпокрівельний простір. З огляду на досить маленький ухил для відведення надлишків води встановлюють ринви. Цей же параметр впливає на вибір матеріалу для покриття, наприклад, черепиця в цьому випадку не підходить. Більш доречним буде покриття металом, цинком, міддю і алюмінієм.

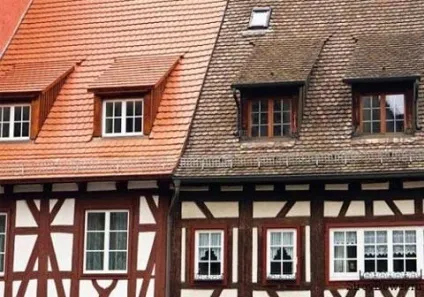

односхила
Люкарна з одним скатом вважається найпростішим варіантом. Ця конструкція має плоский дах з кутом нахилу трохи менше нахилу основної покрівлі. Крім того, що це найпростіший варіант пристрою, він і досить рентабельний. Подібна конструкція дозволяє отримати більший простір, ніж двухскатная, що має ту ж ширину. І чим нахил ската менше, тим простір виходить більше. Єдине, про що не слід забувати, проектуючи односхилий люкарн - забезпечити належний стік води. Залежно від поставлених декоративних завдань, дах односкатной люкарни може мати прямокутну або трапецієподібну форму.
[Stextbox id = "infotxt» bwidth = "4" bcolor = »C6F6E9" bgcolor = "F9FCFF» bgcolorto = »F9FCFF»] Вибираючи конструкцію такого вікна, треба враховувати, що велика односхилий виглядає не зовсім витончено. [/ Stextbox]

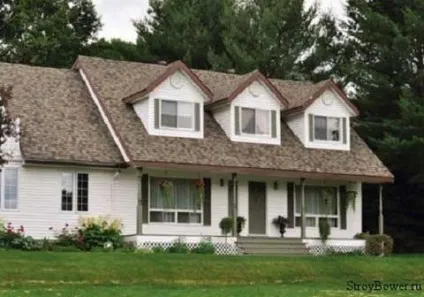

двосхилий
Така люкарна по конструкції складніше односхилого варіанту, до того ж її будівництво обходиться дорожче. За формою її дах може бути гостроверхою або закругленою, а дощова вода в цьому випадку буде стікати по обидва боки. При такому влаштуванні люкарна «з'їдає» висоту стелі, тобто основна частина площі, що утворюється при її устрій не може використовуватися як житлова.
Форма і розміри ↑
До проектування таких конструкцій не пред'являється жорстких обмежень. Розташування, яке можуть мати слухові вікна, розміри, більше залежать від індивідуального бачення проектувальника і призначення - чи виконує вона декоративну роль або практичну.
Проте, оскільки дах зі слуховими вікнами має давню історію, за ці роки були виявлені певні закономірності. На їх основі був розроблений ряд вимог. Норми, зокрема, передбачають, що:
- їх установка можлива на покрівлях з ухилом, починаючи з 35⁰;
- мінімально допустимий розмір стулок становить 60х80 см, відповідно, розмір люкарни може бути не більше 120х80 см;
- вони не повинні розташовуватися досить близько від коника, карнизів і фронтонів;
- крок віконних прорізів повинен складати як мінімум 0,8 м, в іншому випадку ускладнюється монтаж покриття покрівлі та профілактичний огляд даху, в цих місцях утворюються снігові мішки.

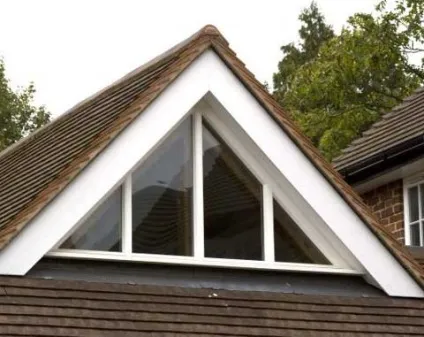

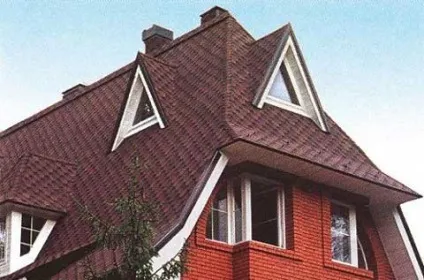

Трикутне найчастіше можна зустріти в приватному будівництві. Як причілків в цьому випадку виступають скати даху люкарни. Слухове вікно гост 12506 81 з трикутним отвором має свої переваги. Зовні дуже привабливі і елегантні, вони можуть розташовуватися на досить високому рівні, а мала кількість примикань з головною дахом зменшує обсяг гідроізоляційних робіт.
Для цих люкарен дуже важливий правильно розрахований розмір, вона не повинна бути ні занадто маленькою, ні занадто великий. Нахил повинен бути приблизно в тих же межах, що і головна покрівля. Питання отримання корисного простору на мансарді в цьому випадку другорядний, головне, забезпечити по-можливості більшу освітленість і приплив свіжого повітря.
[Stextbox id = "infotxt» bwidth = "4" bcolor = »C6F6E9" bgcolor = "F9FCFF» bgcolorto = »F9FCFF»] Але при цьому треба знати, що якщо не вивести фасадну частину люкарни врівень з фасадом будівлі, то внутрішня освітленість мансарди постраждає. [/ stextbox]

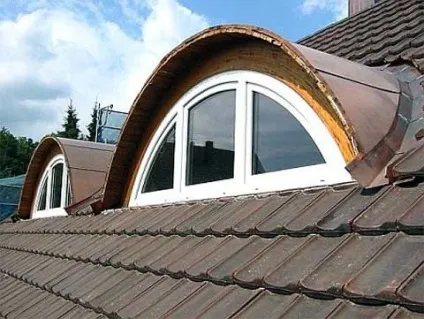

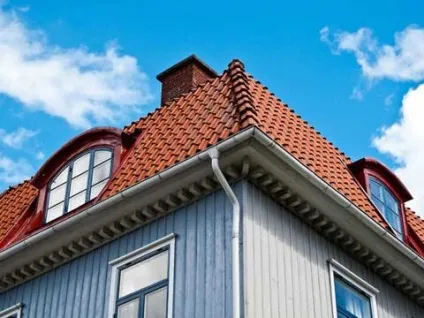

Люкарни мають не тільки форму багатокутника. В епоху бароко найпопулярнішими були слухові круглі, а сьогодні їх замінили більш оригінальні по дизайну напівкруглі конструкції. Напівкругле слухове вікно відомо під різними назвами:

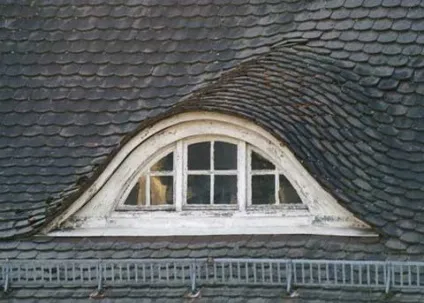

- «Летюча миша», облямована плавної «хвилею»;
- її комбінація з люкарн, що має односхилий дах - завдяки вигнутому силуету бічних стінок, ідеально вписується в головний дах;
- «Бичаче око» - люкарна овальної форми з крутої «хвилею.
- в конструкції немає «глухих» кутів, в яких буде накопичуватися сніг;
- дощова вода безперешкодно стікає з покрівлі, тобто можна стверджувати, що в такій конструкції ймовірність протікання спочатку зведена до мінімуму
Популярні колись слухові вікна дерев'яні поступово втрачають свою затребуваність. Їх позиції сьогодні займають пластикові, які і значно доступнішими за ціною, і такого догляду не потребують.
