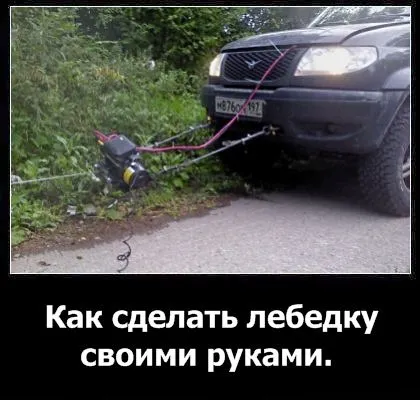

Лебідка своїми руками - практичні рекомендації, плюс відео

Види автомобільної лебідки.

Пристрої такого роду своїми руками можуть створюватися з електричним, ручним і гідравлічним проводом. Всі вони мають загальний принцип роботи: на барабан намотується трос, який за допомогою двигуна або ручним способом обертається через редуктор.

Тепер розглянемо різні види лебідок своїми руками докладніше.

Лебідка електрична своїми руками.

Найчастіше в якості двигуна для такої лебідки застосовують перероблені генератори від вантажної техніки і тракторів, стартера автомобілів, а також будь-який відповідний електродвигун від техніки. При цьому дуже важливо, щоб електропривод володів високим крутним моментом, великою силою, а також з'їдав якомога менше струму, адже тоді акумулятор в автомобілі буде розряджатися максимально довго.

Гідравлічна лебідка своїми руками.

За конструкцією така лебідка є найбільш громіздкою і складною. І навіть незважаючи на цей недолік, в порівнянні з електричною лебідкою вона має великі переваги. Вони полягають в забезпеченні найбільших тягових зусиллях при мінімальних витратах енергії бортової мережі.

Ну, а для її створення в основному використовується бак для масла, привід насоса і безпосередньо масляної насос.

Механічна лебідка своїми руками.

Саморобна механічна лебідка за принципом своєї роботи схожа з іншими, тільки замість двигуна у неї працює сила людини. Отже, потужність даної конструкції безпосередньо залежить від прикладеної людиною фізичної сили, а також довжини важеля, до якого ця сила прикладається.

Складові лебідки.

Основним вузлом будь саморобної лебідки є барабан з тросом. Буде добре, якщо знайдеться готовий барабан, який не вимагає переробок. Якщо ж такого немає, то доведеться його зробити самому. Для цього необхідно взяти шматок товстої труби і приварити до нього щічки, товщина останніх повинна бути близько 3-4 мм.

Один із прикладів саморобного барабана.

Щоб виготовити необхідний нам барабан можна взяти, наприклад, маточину від Жигулів. У ній необхідно лише проточити місце зварювання, тобто тонкий кінець, і на оправці зварити половинки барабана потрібного діаметру.

Найбільш підходящим редуктором є черв'ячний з великим передавальним числом. Плюси черв'ячного редуктора полягає в тому, що його застосування для саморобної лебідки може обійтися без застосування гальма барабана (це обумовлено властивостями черв'ячної пари). Найбільш підходящим таким редуктором стане редуктор від дверей тролейбуса, адже він має достатню передавальне число, а також досить зручний в кріпленні на майданчику. Ну, а щоб використання лебідки було найбільш безпечним, найкраще виготовити виносний пульт управління, щоб не було потреби перебувати поряд з натягнутим тросом. Також буде потрібно розкрити корпус редуктора і заблокувати конічний фрикціон, який призначений запобігати защемлення пасажирів дверима. Це можна зробити по-різному, наприклад, прихопивши конус за допомогою зварювання до шестерні в декількох місцях.

У разі, коли саморобна електрична лебідка робиться за допомогою стартера, то кращим стане той, який комплектується планетарним редуктором. До слова, деякі мотори марки Жигулі забезпечені саме таким вузлом.

Лебідка з стартера своїми руками.

Саморобна лебідка з стартера виготовляється наступним чином. Береться лист металу і робиться майданчик, на якій кріпляться всі вузли. Після до неї слід приварити посадочні місця для вала барабана і встановити його. Далі приварюють редуктор таким чином, щоб первинний вал розташовувався зверху. Після цього до редуктора зверху прикріплюємо саморобний перехідник для кріплення стартера і вже на первинний вал насаджує зуби шестірні з відповідним модулем. Для цих цілей можна застосувати вінець маховика. Тепер можна закріпити стартер і встановити проводку.
