Лазерологія ремонт cd-головок

І про тих, хто це зробив.

Гей, ти не знаєш, де можна купити нову головку для мого CD плеєра? Він зламався.

Я чув це так багато разів, що вирішив написати про лазерах, їхні проблеми і простих рішеннях.

Я глянув всередину більше 100 плеєрів, які НЕ НовомосковскЛІ CD і тільки один (в десятковому і довічним вигляді це рівно «1») мав зламану головку. І цей один став мертвим через мою тупості. Але це не є темою для даної статті.

А дурість інших.

Є принаймні двадцять причин, чому CD плеєр не Новомосковскет диски, і люди, маючи стереотип, називають всі ці проблеми зламати головку.

І це ВКРАЙ НЕПРАВИЛЬНО, тому що лазерні головки більш не виробляються, а то, що залишилося, ці святі резерви - брутально розкуповуються тими, хто не знає нічого кращого, ніж тупо купити нову головку.

Основні десять причин, чому диски не Новомосковскются

- відповідно до «моїм великим досвідом» в цьому питанні - це:

1. CD диск всередині плеєра, що залишився після переїзду в лотку. Диск провалюється всередину «кишков» сидюка і блокує механізм. Коли власник вставляє другий диск всередину - плеєр природно показує помилку.

- Лікування: перші ліки, яке приходить на мій розум, це - відкрити диск і видалити застряглий CD.

2. Двадцятирічний пассік, що пускає в хід лоток, починає ковзати або ламати. Після закриття лотка - диск невірно встає на шпиндель.

- Лікування: замінити пассік.

3. Програвач компакт-дисків, який використовували в курній середовищі. Пил або сигаретний смола оселилися на лазерній оптиці. Пил викликає дисперсію променя. Лазер втрачає фокус.

- Лікування: розкрити плеєр і очистити поверхню лазерної головки за допомогою вушної палички. Спочатку мокрим кінчиком, змоченим чистить рідиною, потім - сухим. Якщо цього недостатньо - очистити лазер ВСЕРЕДИНІ голівки, що зчитує. Але це для просунутих. Краще віддати цю роботу годинникарю. Нижче - кілька фотографій.

4. Харчування лазерної ланцюга несправне: або занадто низька напруга, або шумно, або починає коливатися від поганої фільтрації або регулювання. Причиною може бути висохлі електроліти.

- Лікування: замінити всі електроліти в цифровий частини плати, а ще краще - взагалі все.

5. Є холодна пайка в лазерної схемою. - Це правда, що розпаяні з'єднання коррозируют і виходять з ладу. Навіть найкращі плеєри 20-річної давності цим грішать. З'єднання, виконане гарячої пайкою, такі як: ніжка регулятора, або точка, де випрямляється напруга, або контролер потужності лазера - від спеки у них починається прискорений знос - суміш окислення, вигоряння флюсу і випаровування олова.

- Лікування: поглянути на все паяні з'єднання, особливо навколо конекторів кабелів, що йдуть на харчування лазера, навколо всіх регуляторів, навколо місць, які виглядають підгоріла, коричневими або провареними - і повторно пропаять ці сполуки, додавши трохи свіжої пайки зі свіжим флюсом.

6. Рухомі кабелю або стрічки - ламаються після мільйонів разів вигинів.

- Лікування: Перевірте безперервність у вигинах стрічок, що ведуть до лазеру, лотку або рушійному механізму.

7. Рушійний механізм накопичує бруд, волосся і пил на жирну частину і головка не може приїхати до центру, своєму вихідного положення. З кожної «поїздкою» - бруд відштовхується і утворює свого роду «бампер», який залишається з кожного боку доріжки.

- Лікування: очистити доріжки, осі і стрижні на їх краях.

8. Головний мотор не тримає правильну швидкість.
Це виглядає, як ніби лазер не може вважати диск, але справа банально в неправильній швидкості обертання. Це може бути викликано ковзанням диска на шпинделі, або дефектом двигуна, або щось блокує CD, як, наприклад, тертя об поверхню лотка з відповідним звуком. Наприклад, шпиндель може прати його нижній підшипник і весь механізм буде нижче на одну десяту міліметра. Лазер втрачає фокус і верхній затиск не буде добре притискувати. У будь-якому випадку - шпиндель повинен бути повернутий до цих десятих часток міліметра.

- Лікування: якщо мотор найпростіший Mabuchi за 5 баксів - краще замінити його. Якщо ж це CDM або KSS магнітної серії з безщітковими двигунами - в такому випадку просто налаштувати висоту шпинделя.

9. Волосся або щось ще застрягло всередині механізму фокусування лазера.
Лазер не може вільно переміщатися вгору і вниз. Якщо CD сильно наелектризоване - він притягує волосся, пил і шерсть тварин. Під час відтворення вони можуть потрапити під підвіску лазерної фокусування.

- Лікування: усунути перешкоду.

10. Компакт-диск не обертається. Після закриття лотка нічого не відбувається і показується помилка. Це може бути результатом того, що CD не крутиться взагалі. CD привід повинен бути обстежений.

Діагностика лазера - невеликий гайд

CD-головка дійсно мертва?

Навіть без спеціалізованого обладнання, ми, смертні, зможемо діагностувати проблему досить добре, зберігши при цьому купу грошей на ремонті. Або купівлі нової головки. Або навіть нового плеєра.

Якщо ця історія вам знайома не з чуток - лазер ДІЙСНО мертвий. Вмираючий лазер з викрученій потужністю вмирає дуже швидко.

Приклад глибокої чистки лазера Sony KSS-151A

Приклад глибокої чистки лазера Sony KSS151A:

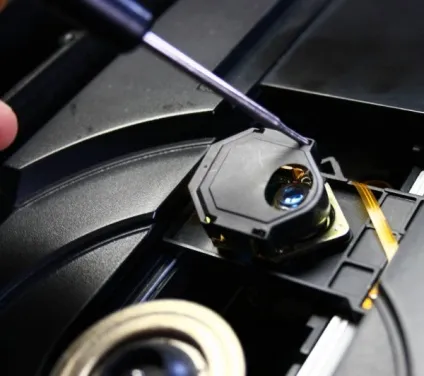

Насамперед повинна бути прибрана захисна кришка головки (на прикладі KSS-151A, схожого на інші головки Sony).
